www.timberk.com • электрический накопительный водонагреватель

18

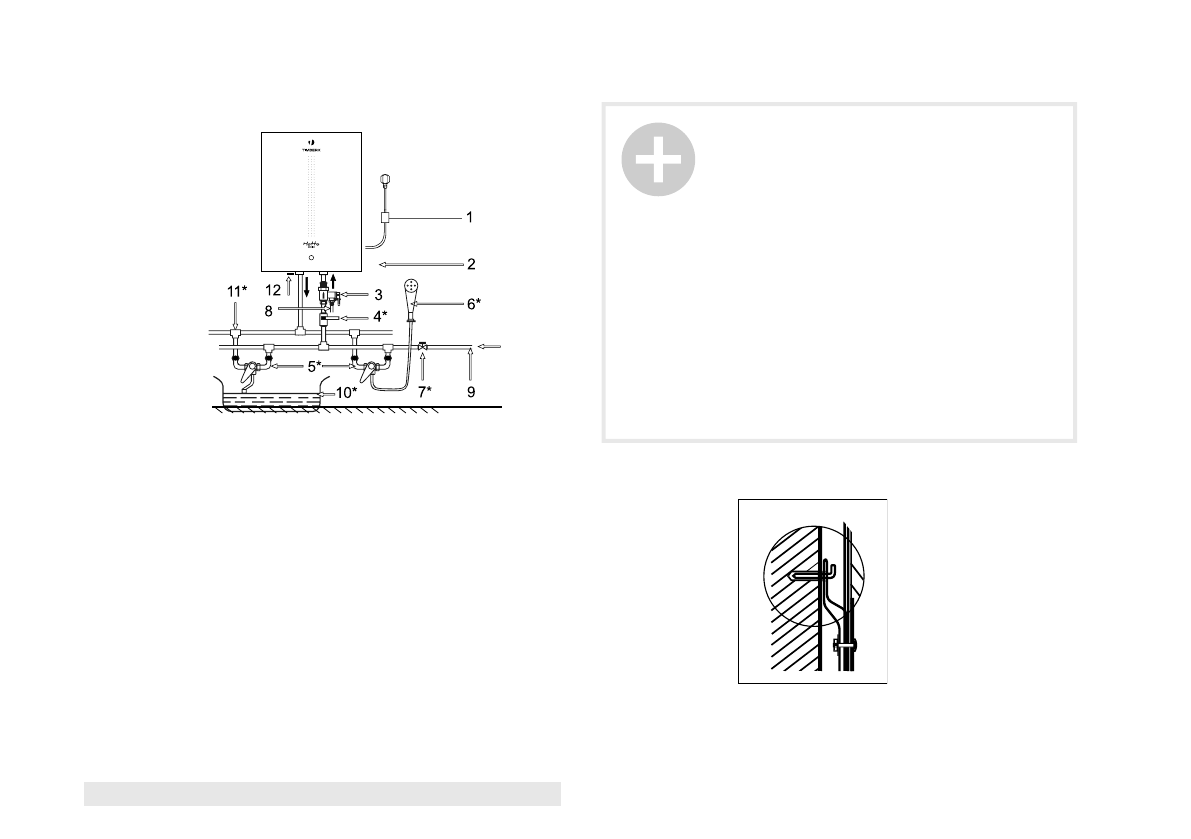

Способы монтажа водонагревателя

Способ монтажа водонагревателя для нескольких точек потребления

представлен на рис. 4.

Монтаж водонагревателя

1 - Сетевой шнур с блоком УЗО
2 - Смонтированный водонагреватель
3 - Комбинированный предохранительный клапан
4 - Кран входа холодной воды *
5 - Смеситель *
6 - Душевая насадка *
7 - Отсечной кран водопроводной магистрали
8 - Сливная трубка
9 - Водопроводная магистраль
10 - Ванна *
11 - Тройник*
13 - Входной патрубок
14 - Выходной патрубок

***

–

 для модели SWH ME1 10 VU требуется верхнее подключение к водопроводной маги-

страли, поэтому патрубки и органы управления располагаются в верхней части прибора

ПРИМЕЧАНИЕ:

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные про-

изводителем. Электрический водонагреватель

нельзя крепить на стене до того, как вы убедитесь,

что кронштейн установлен надёжно и прочно. В

противном случае электрический водонагреватель

может упасть со стены, что может привести к его

повреждению и даже к серьёзным происшествиям с

причинением вреда здоровью и получением травм.
При определении точек для отверстий под болты

следует предусмотреть свободное пространство

между нижней частью водонагревателя и полом,

для серии ME1 10 VO между нижней стороной водо-

нагревателя и ближайшей горизонтальной поверх-

ностью, не менее 0,6 м, для серии ME1 10 VU между

верхней стороной водонагревателя и ближайшей

горизонтальной поверхностью, не менее 0,6 м, для

обеспечения удобства технического обслуживания

при необходимости его проведения.

HEATING

HEATING

Рис. 4

Рис. 5

слив воды
