8

| UFP 5 t

www.stiebel-eltron.com

Монтаж

технические характеристики

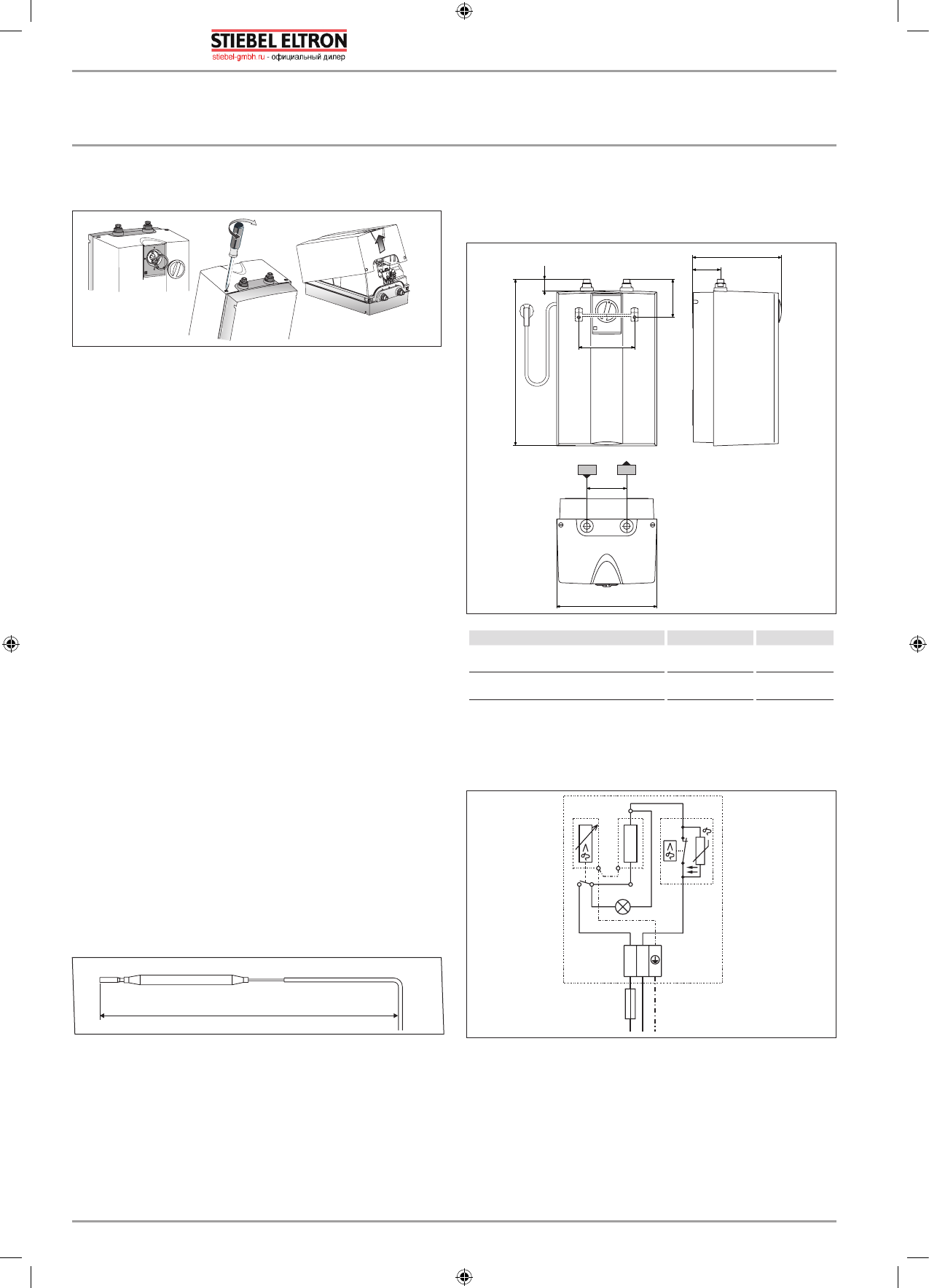

13.2  Вскрытие прибора

D

00000

34

69

9

f

f

Снять ручку регулятора и ограничительное кольцо.

f

f

Вывинтить винты под ручкой регулятора.

f

f

открыть крышку прибора, для этого отжать фиксиру-

ющие винты внутрь, приподнять вверх крышку и снять

ее.

13.3  удаление накипи

f

f

демонтировать фланец с нагревательным тЭном.

f

f

удалить грубую накипь с нагревательного элемента

путем осторожного постукивания, погрузить нагре-

вательный элемент до пластины с фланцем в раствор

для удаления накипи. Запрещено обрабатывать по-

верхность резервуара и защитный анод средством для

удаления накипи.

13.4  проверка защитного провода

f

f

Снять ручку регулятора.

f

f

проверить защитный провод согласно правил техники

безопасности при эксплуатации электрооборудования

BGV A3, на крепежном винте регулятора температуры

и в точке контакта защитного провода шнура питания.

13.5  Замена шнура питания

допускается  замена  шнура  питания  только  на  запасной

шнур  Stiebel  Eltron,  номер  для  заказа  020671,  также  воз-

можно на шнур питания H05VV-F3x1,0.

13.6  установка датчика регулятора

температуры в защитную трубку

при замене или демонтаже регулятора температуры дат-

чик регулятора температуры длиной 185 мм необходимо

ввести в защитную трубку и закрепить его под штекером

заземления.

26

�02

�06

�02

19

185 мм

14.  технические характеристики

14.1  размеры и соединения

418

29

90

100

140

222

70

252

c01

c06

D

00000

24

82

6

UFP 5 t

c01  подвод холодной воды

наружная

резьба

G 3/8 A

c06  Выпуск. труба горячей воды

наружная

резьба

G 3/8 A

14.2  Электрическая схема

1/N/PE ~ 220 - 240 V

L N

85

�02

�06

�000

1
