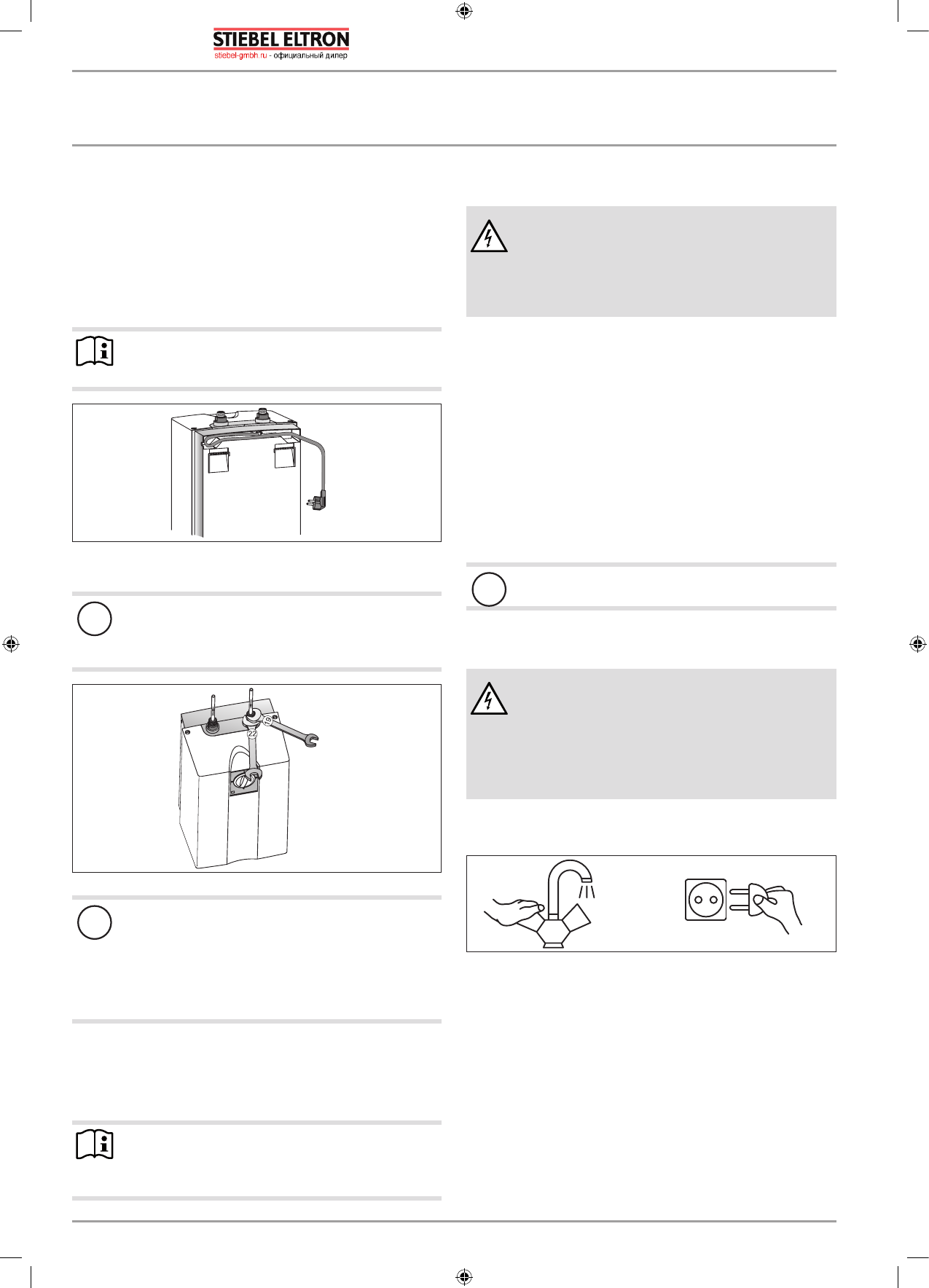

6

| UFP 5 t

www.stiebel-eltron.com

Монтаж

Ввод в эксплуатацию

8.2  Монтаж прибора

f

f

разметить места сверления отверстий (см. главу «тех-

нические характеристики / таблица параметров»).

f

f

просверлить отверстия и вставить подходящие

дюбели.

f

f

Закрепить настенную монтажную планку шурупами.

f

f

навесить прибор на монтажную планку.

Указание

избыток шнура питания можно уложить в кабель-

ный отсек.

26

�02

�01

�00

59

8.3  подключение воды

!

Материальный ущерб

при затягивании соединительных фитингов их сле-

дует удерживать подходящим гаечным ключом от

проворачивания.

26

�02

�06

�00

14

!

Материальный ущерб

прибор может утратить герметичность.

f

f

Запрещается подавать в прибор воду под на-

пором.

f

f

не перепутать соединительные шланги.

f

f

настроить значение расхода воды (макс. 5 л/

мин, см. описание арматуры).

цветовая маркировка соединительных трубок арматуры и

прибора должна совпадать:
справа синяя = подача холодной воды,

слева красная = выход горячей воды.

Указание

необходимо  следить  за  отсутствием  перегибов

соединительных шлангов при монтаже и избегать

растягивающей нагрузки в процессе установки.

8.4  подключение к сети питания

ПРЕДУПРЕЖДЕНИЕ поражение электри-

ческим током

Все работы по электрическому подключе-

нию и монтажу необходимо производить

в соответствии с инструкцией.

Электрическое  подключение  прибора  выполняется  сле-

дующим образом:

f

f

Шнур питания со штепсельной вилкой подключается

к сетевой розетке с защитным контактом. доступ к

розетке после монтажа прибора должен оставаться

свободным.

f

f

другой вариант подключения прибора к сети пере-

менного тока – неразъемное подключение (через при-

борную розетку). при таком подключении необходима

возможность размыкания контактов по всем полюсам

с раствором не менее 3 мм.

f

f

Запрещается прямое (постоянное) подключение к

электросети.

!

Материальный ущерб

Запрещено подключение прибора через таймер!

9.  Ввод в эксплуатацию

ПРЕДУПРЕЖДЕНИЕ поражение электри-

ческим током

Ввод прибора в эксплуатацию может осу-

ществляться  только  специалистом  при

условии  соблюдения  правил  техники

безопасности.

9.1  первый ввод в эксплуатацию

26

�02

�06

�02

04

f

f

открыть на смесителе кран горячей воды или устано-

вить однорычажный смеситель в положение «горячая

вода», и подождать, пока струя воды не будет содер-

жать пузырьков воздуха.

f

f

Включить штепсельную вилку в розетку.

f

f

установить температуру.

312558_UFP 5 t_ru.indb   6

14.08.2013   07:27:26
