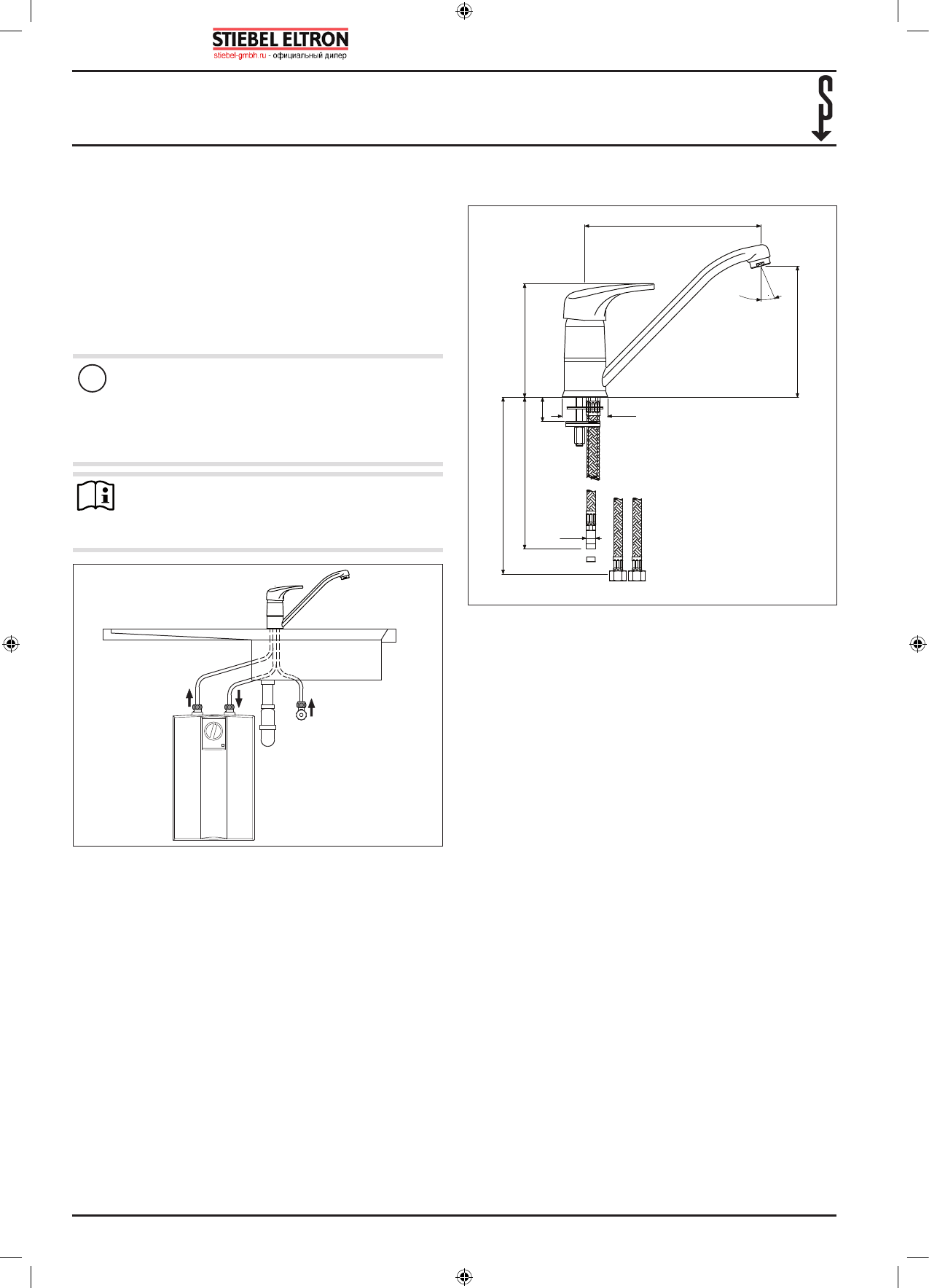

ПРИЛОЖЕНИЕ EMK | AS
Монтаж арматуры
2 |
311978-37518-8858
6. Монтаж
f
f
Ввинтить резьбовую шпильку в корпус арматуры.
f
f
Вставить арматуру с прокладочным кольцом в
умывальник.
f
f
Закрепить арматуру снизу фасонной U-образной
шайбой, нажимной U-образной шайбой и зажимной
втулкой.
6.1 Подключение воды
!
Материальный ущерб
Соблюдать максимальное значение расхода малого
накопительного водонагревателя при полностью
открытом вентиле.
f
f
Установить прилагаемый дроссельный клапан
в линию холодной воды.
Указание
Необходимо следить за отсутствием перегибов
соединительных шлангов при монтаже и избегать
растягивающей нагрузки в процессе установки.
26
_0
2_
10_0
34
0
f
f
Привинтить фитинги соединительных шлангов соглас-
но нумерации в корпусе арматуры.
f
f
Привинтить фитинг короткого соединительного шлан-
га с установленным дроссельным клапаном к угловому
клапану линии подачи холодной воды.
f
f
Привинтить фитинг длинного соединительного
шланга с направленной книзу стрелкой к штуцеру
«Подача холодной воды» малого накопительного
водонагревателя.
f
f
Привинтить фитинг длинного соединительного шланга
с направленной кверху стрелкой к штуцеру «Выход го-
рячей воды» малого накопительного водонагревателя.
7. Размеры и соединения
35
375
15°
215
123
Ø
55
Ø
10
160
420
D
00000
21
35
9
Если не указано иное, все размеры приведены в милли-
метрах.
