РУ
СС
КИЙ
www.stiebel-eltron.com
SHD |
71
УСТАНОВКА
Ввод в эксплуатацию
26
�0
2�
07
�0
12
7
f
f

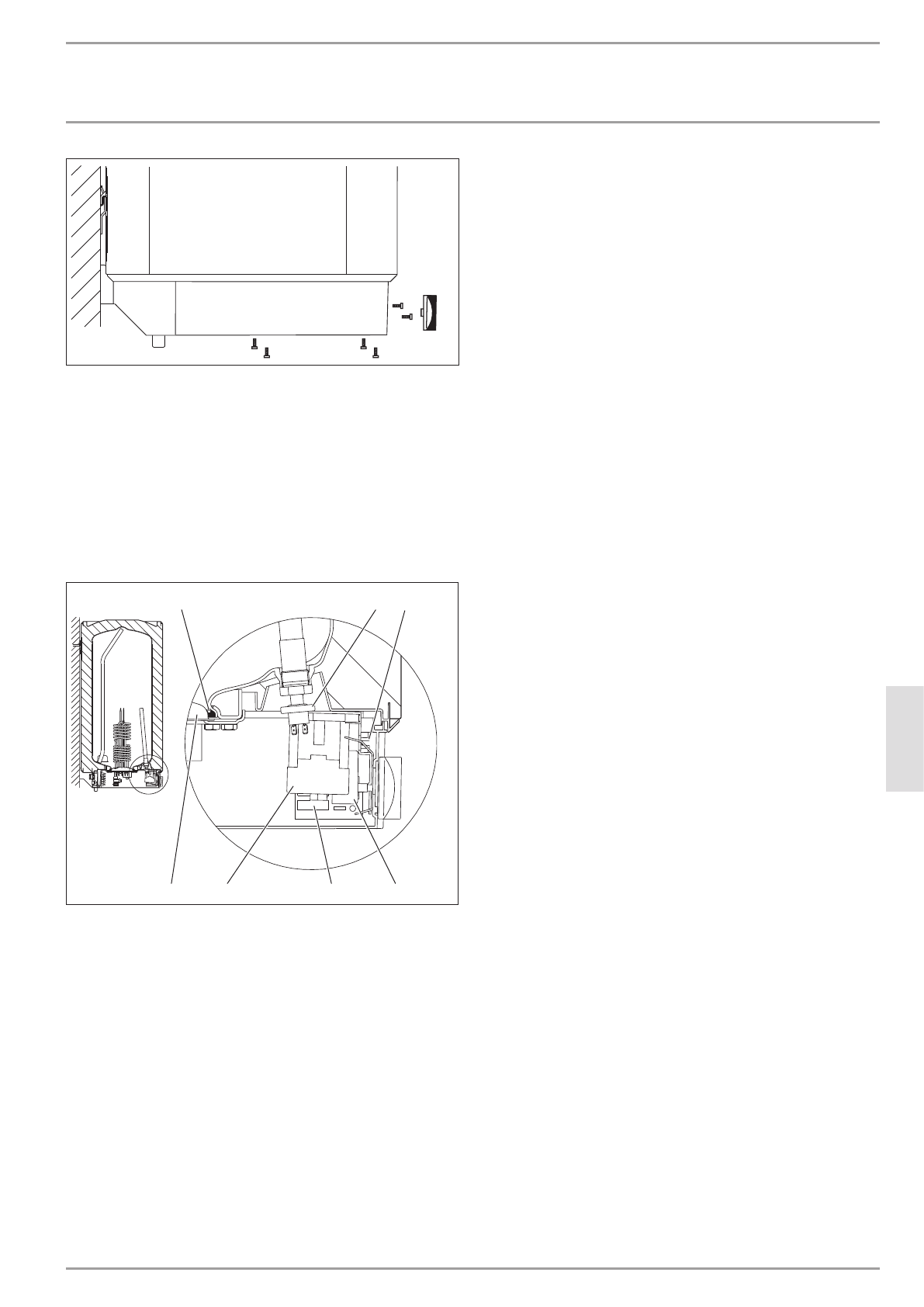

Снять ручку регулятора температуры.
f
f
Выверните винты.
f
f
Снять нижнюю крышку.
f
f
Вытащить кабельный ввод в направлении книзу, при
этом удерживать фиксатор нажатым.
f
f
Пропустить питающий кабель через кабельный ввод и
снова зафиксировать его.
f
f
Подключить нужную мощность в соответствии со схе-
мами соединений (см. главу «Технические характери-
стики / Электрические схемы и соединения»).
5
6
7
3
4
1
2
26
�0
2�
07
�0
09
6
1 Кнопочный выключатель защитного анода
2 Переключатель режимов работы
3 Регулятор температуры
4 Электронный узел
5 Контактор
6 Фланцевая пластина
7 Уплотнительное кольцо
f
f
Выберите переключателем режим работы:
Позиция I = режим проточного водонагревателя
Позиция II = режим двухконтурного/одноконтурного
накопителя
(см. главу «Технические характеристики / Электрические
схемы и соединения»).
f
f
Установить нижнюю крышку прибора.
f
f
Завинтить винты.
f
f
Установить ручку регулятора температуры.
f
f
Шариковой ручкой отметить на заводской табличке
крестиком выбранную для подключения мощность и
напряжение.
f
f
Соединить предохранительный узел с прибором, ис-
пользуя для крепления труб резьбовое соединение.
11. Ввод в эксплуатацию
11.1 Первый ввод в эксплуатацию
f
f
Кран точки отбора держать открытым до запол-
нения прибора и удаления воздуха из системы
трубопроводов.
f
f
Отрегулировать расход. При этом необходимо учиты-
вать максимально допустимый расход при полностью
открытой арматуре (см. главу «Технические характери-
стики / Таблица параметров»).
f
f
При необходимости уменьшить расход на дросселе
предохранительного клапана.
f
f
Перевести регулятор температуры в положение мак-
симальной температуры.
f
f
Подать сетевое напряжение.
f
f
Проверить работу прибора. Проследить при этом за
выключением регулятора температуры.
f
f
Проверить работу предохранительного клапана.
11.1.1 Передача прибора
f
f
Объяснить пользователю принцип работы прибора и
предохранительного узла, ознакомить пользователя с
правилами использования прибора.
f
f
Указать пользователю на возможные опасности, осо-
бенно на опасность обваривания.
f
f
Передать данное руководство.
11.2 Повторный ввод в эксплуатацию
См. главу «Первый ввод в эксплуатацию».
