70
| SHD www.stiebel-eltron.com
УСТАНОВКА
Монтаж
10. Монтаж
10.1 Подключение к водопроводу
!
Материальный ущерб
Все работы по подключению воды и установке
прибора необходимо производить в соответствии
с инструкцией.
-
Гидравлические линии следует присоединять с пло-
ским уплотнением.
-
Прибор необходимо эксплуатировать с напорной
арматурой.
10.1.1 Материалы, допущенные к применению
Водопроводная линия холодной воды
В качестве материалов разрешено использовать горячео-
цинкованную сталь, нержавеющую сталь, медь и пластик.
Необходима установка предохранительного клапана.
Водопроводная линия горячей воды
!
Материальный ущерб
Прибор не предусматривает использования систем
трубопроводов из полимерных материалов для
линии горячей воды.
В качестве материала для труб могут использоваться не-
ржавеющая сталь или медь.
Запрещено превышать допустимое давление (см. главу
«Технические характеристики / Таблица параметров»).
10.1.2 Монтаж предохранительного клапана
f
f
Установить в трубопровод подачи холодной воды
предохранительный клапан сертифицированной кон-
струкции. При этом с учетом статического давления
может дополнительно потребоваться установка редук-
ционного клапана.
f
f
Размеры сливной трубки подобрать таким образом,
чтобы при полностью открытом предохранительном
клапане вода вытекала беспрепятственно.
f
f
Продувочную трубку предохранительного клапана
монтировать в незамерзающем помещении, с постоян-
ным уклоном вниз.
f
f
Продувочное отверстие предохранительного клапана
должно оставаться открытым в атмосферу.

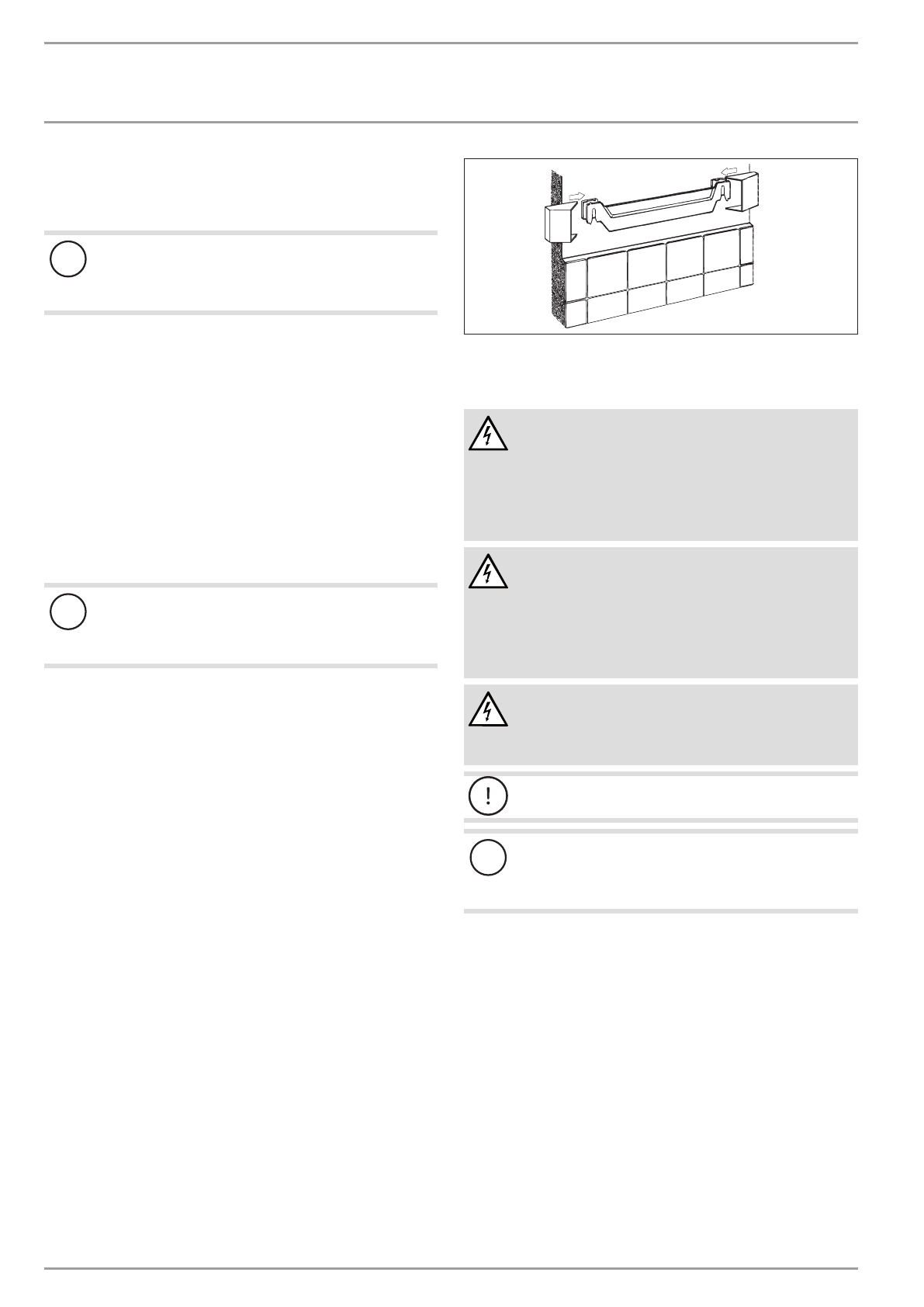

10.2 Монтаж прибора
f
f
Навесить прибор на настенную монтажную планку.
26
�0
2�
01
�0
43
0
f
f
Установить защитные колпачки.
10.3 Электрическое подключение
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Все работы по электрическому подключению и
установке необходимо производить в соответ-
ствии с инструкцией.
При любых работах необходимо полное отключе-
ние прибора от сети.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Подключение к электросети допустимо только в
неразъемном исполнении, со съемной кабельной
втулкой. Прибор должен отключаться от сети с раз-
мыканием всех контактов не менее 3 ММ на всех
полюсах.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Проверить подключение прибора к защитному
проводу.
Материальный ущерб
Установить устройство защиты от тока утечки (УЗО).
!
Материальный ущерб
Следует соблюдать данные на заводской табличке.
Напряжение сети должно совпадать с указанным
на табличке.
