Описание устройства

РУ

СС

КИЙ

www.stiebel-eltron.com

SHD |

67

3.  Описание устройства

Прибор представляет собой электрический нагреватель

водопроводной воды, работающий в режиме стандартной

нагревательной мощности или в режиме ускоренного на-

грева.  Температура задается регулятором температуры.

Автоматический нагрев до нужной температуры произво-

дится в зависимости от электроснабжения.
Можно эксплуатировать прибор в одноконтурном, двух-

контурном режиме или в режиме проточного водонагре-

вателя.
Стальной внутренний бак имеет специальное эмалевое

покрытие «anticor

®

» и оснащен защитным анодом.  Анод

обеспечивает защиту внутреннего бака от коррозии.

Защита от замерзания

В одноконтурном режиме в или режиме проточного водо-

нагревателя прибор защищен от размораживания, даже

если регулятор температуры установлен на «холодно», но

прибор при этом подключен к сети электропитания. При-

бор своевременно включается и нагревает воду. Прибор

не защищает трубы водопровода и предохранительный

комплект от замерзания. В двухконтурном режиме рабо-

ты водонагревателя защита от замерзания обеспечивается

только во время работы по экономному тарифу.

Режим проточного водонагревателя

В этом режиме прибор работает на стандартной нагрева-

тельной мощности при отборе незначительных объемов

воды.
При установке высокой температуры и после отбора боль-

шого объема воды прибор автоматически переключается

на ускоренный нагрев (см. главу «Технические характери-

стики / Таблица параметров»).
После отбора всего объема нагретой воды в накопителе

прибор работает в режиме проточного водонагревате-

ля с ускоренным нагревом. Соответственно сокращается

доступный объем воды на выходе (см. главу «Технические

характеристики / Таблицы мощностей»).
После продолжительного сбоя в питании реле нулевого

напряжения предотвращает немедленное включение уско-

ренного нагрева. При возобновлении подачи напряжения

прибор работает вначале на стандартной нагревательной

мощности до первого срабатывания регулятора темпера-

туры. После этого прибор готов к работе в режиме уско-

ренного нагрева.

Двухтарифный режим работы накопительного

водонагревателя

Прибор автоматически осуществляет нагрев воды до

любой заданной температуры в период действия низких

тарифов (время их действия определяет предприятие

энергоснабжения), мощность нагрева стандартная.  До-

полнительно в период действия низких тарифов можно

включить режим быстрого нагрева.

Однотарифный режим работы накопительного

водонагревателя

В этом режиме прибор автоматически осуществляет нагрев

при любой настройке температуры с учетом электроснаб-

жения.

4.  Настройки

Регулировка температуры производится бесступенчато.
В одно- и двухконтурном режиме ограничение температу-

ры нагрева может выполнить специалист (см. главу «Уста-

новка / Настройки»).

1

2

4

3

26

�0

2�

07

�0

094

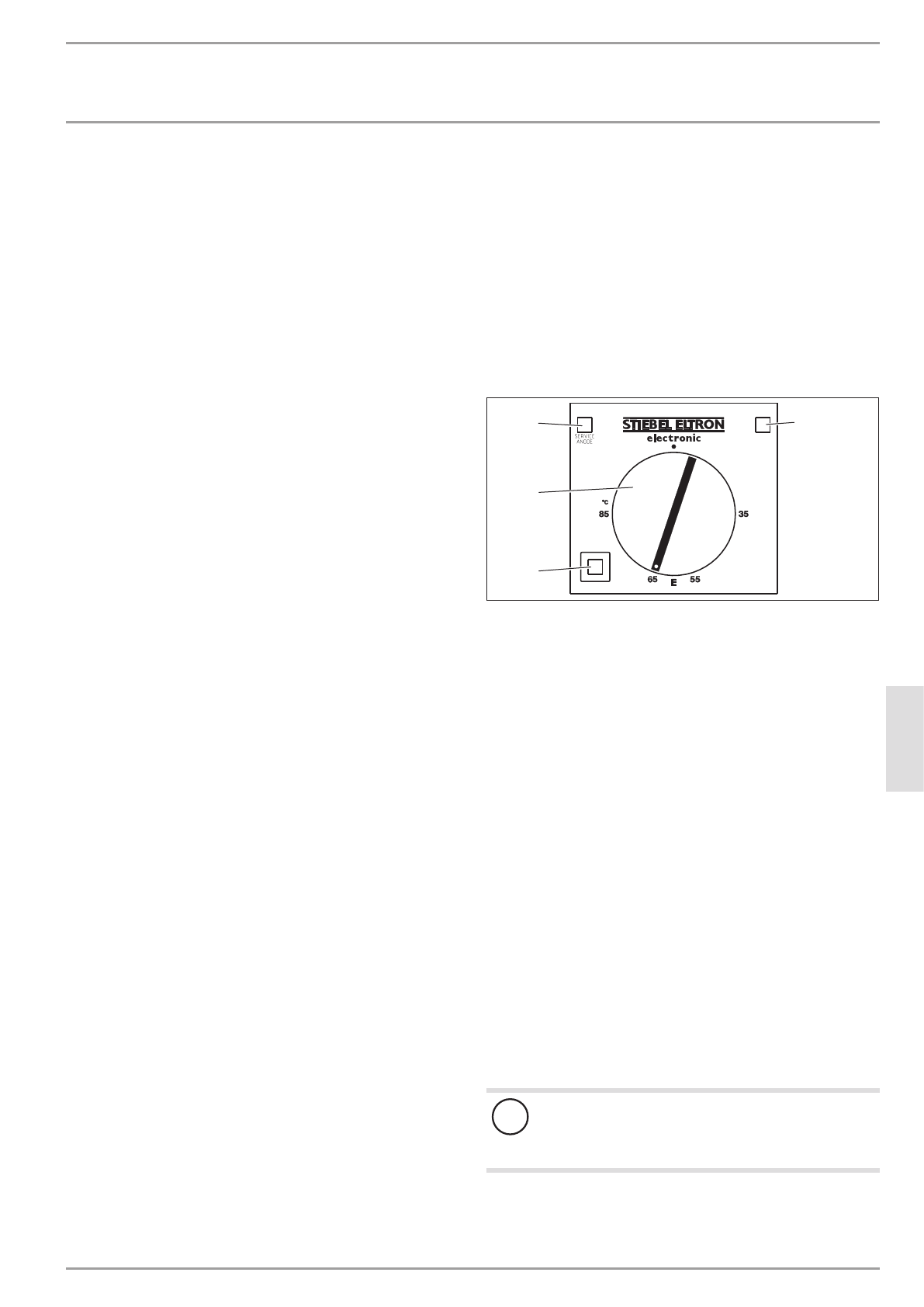

1  Сигнальная лампа для индикации режима ускоренного

нагрева

2  Кнопка ускоренного нагрева (в двухконтурном

режиме)

3  Ручка регулятора температуры

•

холодно

E

рекомендованное энергосберегающее положение,

незначительное образование накипи, 60 °C

85 °C максимальная заданная температура

4  Сигнальная лампа «SERVICE ANODE»(«ТЕХОБСЛУЖИВА-

НИЕ АНОДА»)

Температура может отклоняться от заданного значения,

что обусловлено свойствами системы.

Сигнальная лампа индикации рабочего режима

Сигнальная лампа индикации режима работы светится во

время ускоренного нагрева воды.

Ускоренного нагрева в двухконтурном режиме

Ускоренный нагрев включается с помощью кнопки.  Для

этого можно также установить дистанционное управление.

При достижении заданной температуры быстрый нагрев

выключается и больше не включается.

Сигнальная лампа «SERVICE

ANODE»(«ТЕХОБСЛУЖИВАНИЕ АНОДА»

!

Материальный ущерб

f

f

Если загорелась сигнальная лампа «SERVICE

ANODE» (техобслуживание анода), нужно уве-

домить об этом специалиста.
