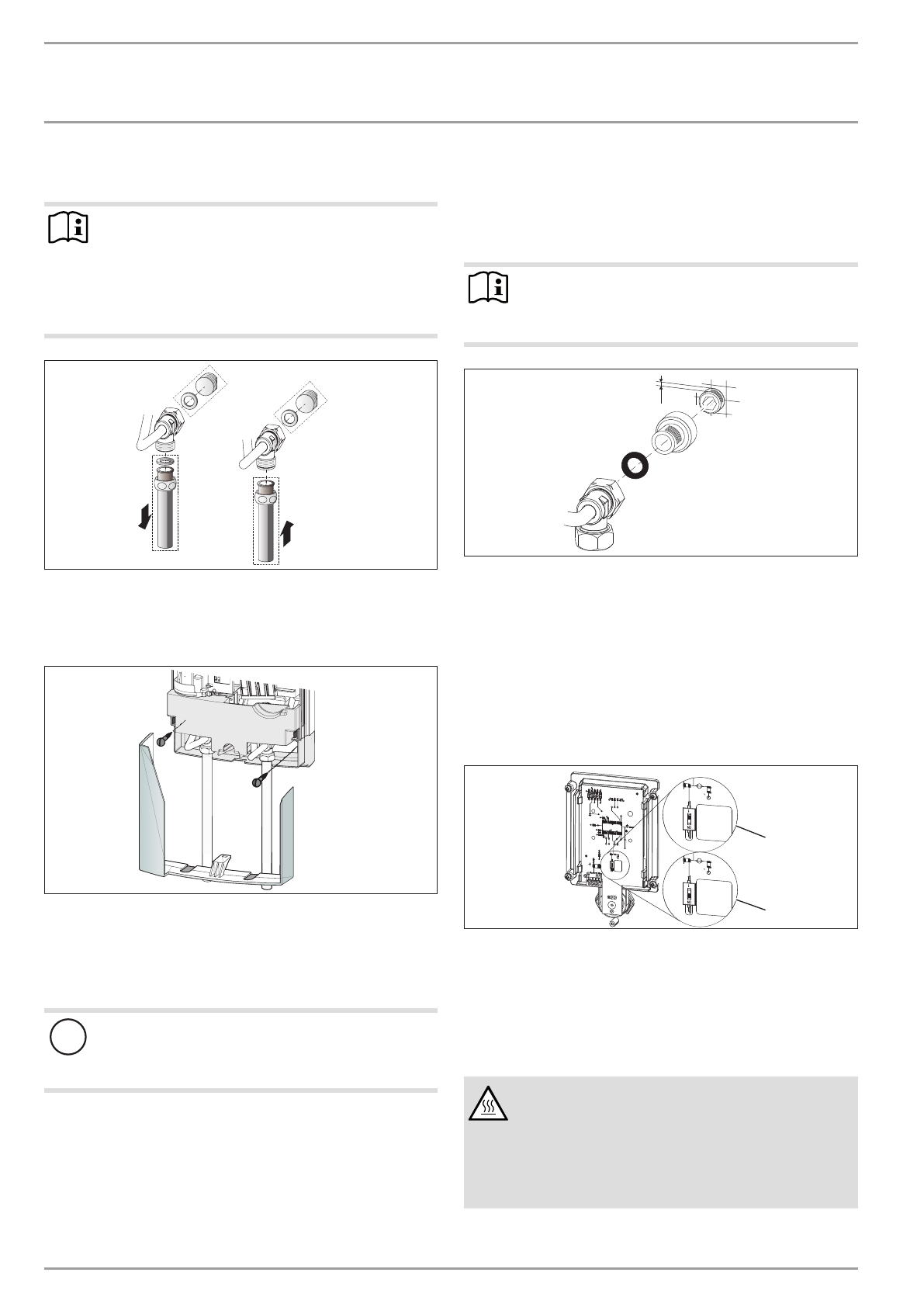

УСтАНОвКА

Монтаж

90

 | PEO 18/21/24 | PEO 27 www.stiebel-eltron.com

10.2.4 Подключение к водопроводу открытого

монтажа

Указание

При таком способе подключения изменится сте-

пень защиты прибора.

f

f

Изменить данные на заводской табличке. За-

черкнуть маркировку «IP 25» и пометить кре-

стиком ячейку «IP 24». Для этого использовать

шариковую ручку.

26

�0

2�

02

�0

76

5

f

f

На трубопровод скрытого монтажа установить заглуш-

ки с уплотнениями.

f

f

выполнить монтаж соответствующего напорного

смесителя.

26

�02

�02

�1

00

6

f

f

Нижнюю часть задней стенки зацепить за верхнюю

часть.

f

f

Соединить трубы с прибором.

f

f

Закрепить заднюю стенку, зафиксировав ее снизу

двумя дополнительными винтами.

!

Материальный ущерб

если по ошибке было выломано не то отверстие

для кабельной втулки, необходимо использовать

новую заднюю стенку.

f

f

Аккуратно выломать проходные отверстия в крышке

прибора. При наличии острых кромок их необходимо

чисто обработать напильником.

f

f

Установить нижнюю часть задней панели под трубы

арматуры и зафиксировать ее в задней панели.

f

f

Соединить трубы с прибором.

10.2.5 Подключение к водопроводу скрытого

монтажа при замене прибора

если имеющиеся двойные ниппели старого прибора вы-

ступают из стены всего примерно на 16 ММ, использовать

входящие в комплект поставки двойные ниппели нельзя.

Указание

При таком подключении перекрыть подачу холод-

ной воды можно только на уровне домовой водо-

проводной сети.

16

D

00000

41

63

4

f

f

Обеспечить уплотнение и ввернуть входящие в ком-

плект поставки резьбовые удлинители.

f

f

Подключить прибор.

10.2.6 Работа с предварительно подогретой водой

При установке центрального термостатического смесителя

максимальная температура подаваемой воды ограничи-

вается.

10.2.7 Ограничение температуры

Tmax

Tred

Tmax

Tred

D

00000

41

91

2

2

1

1  Положение «Tred» (55 °C): Ограничение температуры

2  Положение «Tmax»: без ограничения температуры,

диапазон настройки температуры см. в главе «техниче-

ские характеристики / таблица параметров».

f

f

Снять крышку прибора.

f

f

Передвинуть переключатель в нужное положение.

f

f

Смонтировать крышку прибора.

ОСтОРОЖНО ожог

в режиме эксплуатации с использованием предва-

рительно подогретой воды заданное ограничение

температуры может не действовать.

f

f

в этом случае ограничение задается на преду-

становленном центральном термостатическом

смесителе.
