УСтАНОвКА

Монтаж

РУ

СС

КИЙ

www.stiebel-eltron.com

PEO 18/21/24 | PEO 27 |

89

10.2  Варианты монтажа

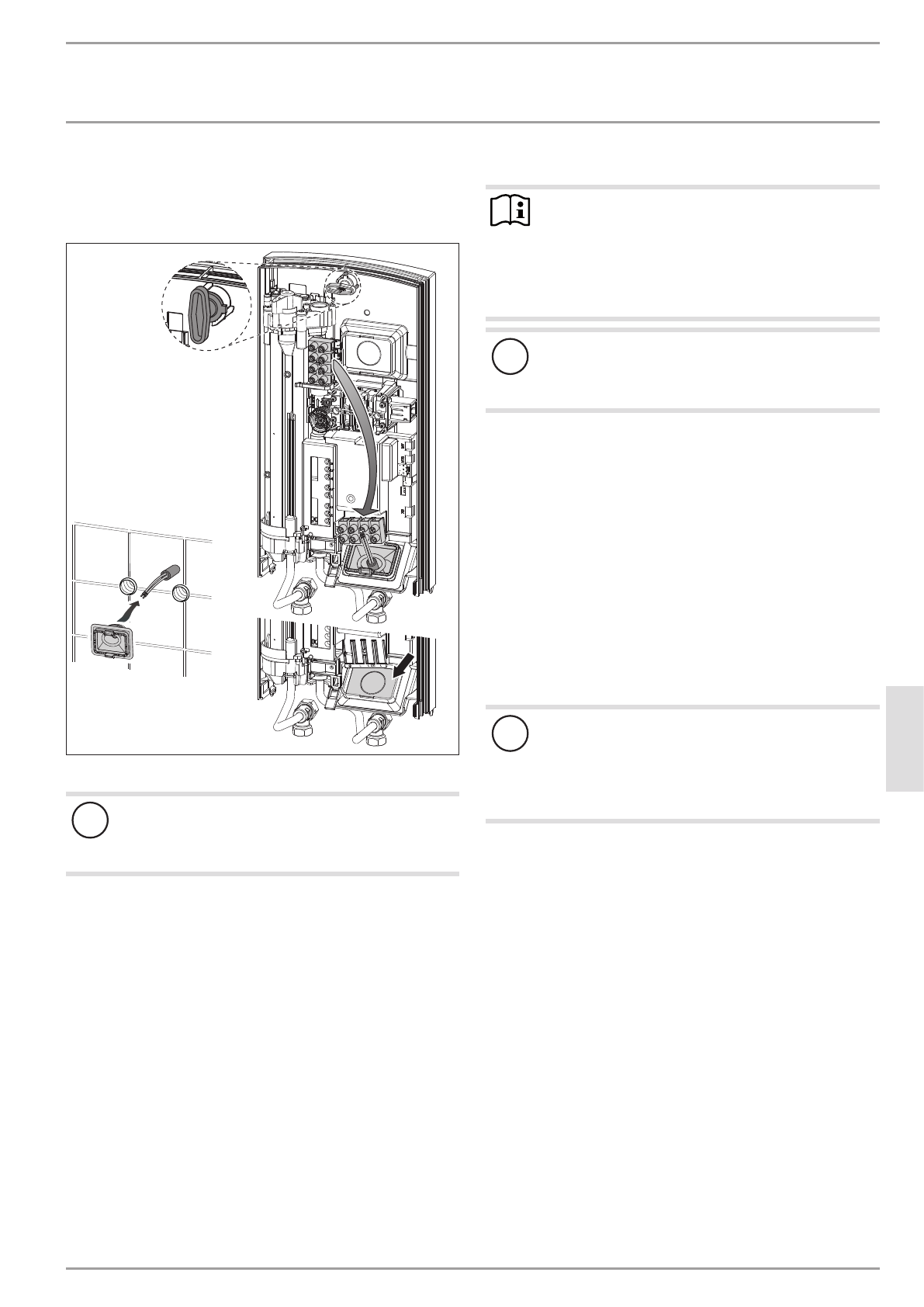

10.2.1 Электроподключение снизу при скрытой

проводке

1

L1í

2

L

L

L

X11

26

�0

2�

02

�0

76

7

f

f

Смонтировать кабельную втулку.

!

Материальный ущерб

если по ошибке было выломано не то отверстие

для кабельной втулки, необходимо использовать

новую заднюю стенку.

f

f

выломать в заданной точке на задней стенке отвер-

стие для кабельной втулки. При наличии острых кро-

мок их необходимо чисто обработать напильником.

f

f

Переместить клемму подключения к электросети с

верхней части прибора вниз.

f

f

Надеть заднюю стенку на шпильку и кабельную втулку.

Подтянуть плоскогубцами кабельную втулку к фикса-

тору на задней стенке так, чтобы оба фиксатора защел-

кнулись со слышимым щелчком.

f

f

Плотно прижать заднюю панель к стене, зафиксиро-

вать панель с помощью крепежного воротка путем

правого вращения на 90°.

10.2.2 Электроподключение при открытой проводке

Указание

При таком способе подключения изменится сте-

пень защиты прибора.

f

f

Изменить данные на заводской табличке. За-

черкнуть маркировку «IP 25» и пометить кре-

стиком ячейку «IP 24». Для этого использовать

шариковую ручку.

!

Материальный ущерб

если по ошибке было выломано не то отверстие

для кабельной втулки, необходимо использовать

новую заднюю стенку.

f

f

На задней стенке прибора чисто выполнить необхо-

димые проходные отверстия (их расположение см.

главу «технические характеристики / Размеры и соеди-

нения»). При наличии острых кромок их необходимо

чисто обработать напильником.

f

f

Пропустить кабель электропитания через кабельную

втулку и подключить его к соединительной клемме

сети.

10.2.3 Подключение реле сброса нагрузки

Реле сброса нагрузки в электрораспределительном устрой-

стве следует использовать совместно с другими электро-

приборами, например, с электрическими накопительными

водонагревателями. Сброс нагрузки осуществляется при

работе проточного водонагревателя.

!

Материальный ущерб

Подключить фазу, на которую установлено реле

сброса нагрузки, к помеченной соединительной

клемме сети в приборе (см. главу «технические

характеристики  / Электрические схемы и соеди-

нения»).
