УСтАНОвКА

Монтаж

88

 | PEO 18/21/24 | PEO 27 www.stiebel-eltron.com

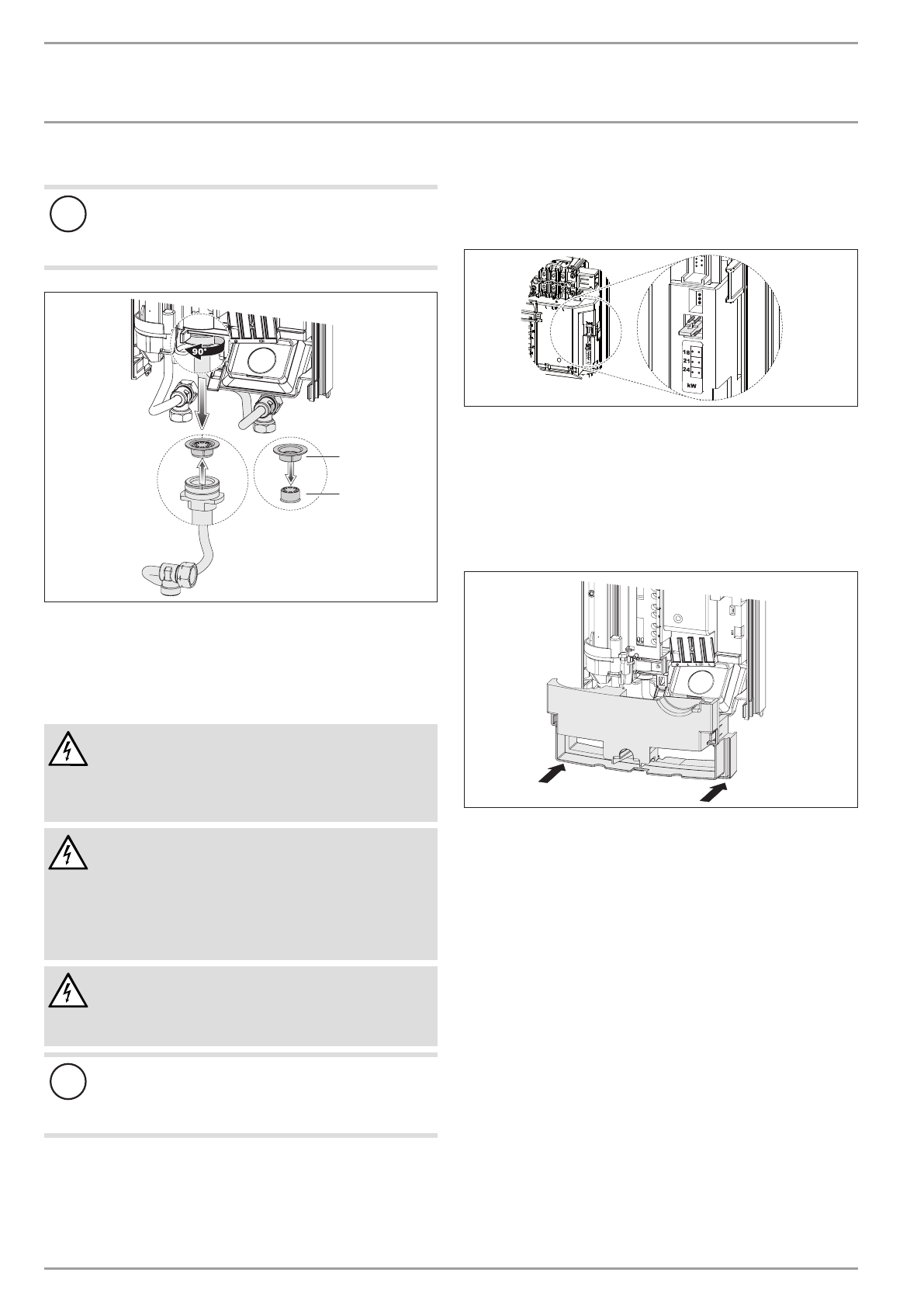

Снятие ограничителя объемного расхода

!

Материальный ущерб

При использовании термостатического смесителя

демонтаж ограничителя объемного расхода запре-

щен.

L1’

2

L

L

L

X11

26

�0

2�

02

�0

77

1

2

1

1  Профильная пластиковая шайба

2  Ограничитель расхода

f

f

Извлечь ограничитель объемного расхода и снова

установить профильную пластиковую шайбу.

Подключение к сети электропитания

ПРеДУПРеЖДеНИе поражение электрическим

током

все работы по электрическому подключению и

установке необходимо производить в соответ-

ствии с инструкцией.

ПРеДУПРеЖДеНИе поражение электрическим

током

Подключение к электросети допустимо только в

неразъемном исполнении и при наличии съемной

кабельной втулки. Прибор должен отключаться от

сети с размыканием всех контактов на всех полю-

сах и изолированием на расстоянии не менее 3 мм.

ПРеДУПРеЖДеНИе поражение электрическим

током

Проверить подключение прибора к защитному

проводу.

!

Материальный ущерб

Следует соблюдать данные на заводской табличке.

Напряжение сети должно совпадать с указанным

на табличке.

f

f

Подключить кабель питания к соединительной клемме

сети (см. главу «технические характеристики / Электри-

ческая схема»).

PEO 18/21/24. Переключение штекера кодировки

На момент поставки штекер кодировки установлен в поло-

жение 21 квт. Для переключения на другую потребляемую

мощность необходимо выполнить следующие действия:

D

00000

47

34

1

f

f

Переместить штекер кодировки в положение, соответ-

ствующее выбранной мощности (сведения о выборе

мощности и предохранителях прибора см. в главе «тех-

нические характеристики / таблица параметров»).

f

f

выбранную мощность отметить на заводской табличке

крестиком. Для этого использовать шариковую ручку.

Монтаж нижней части задней стенки

3

L3’

4

L2’

1

L1’

2

L

L

L

NT

C

T-

sol

l

X11

26

�02

�02

�1

34

8

f

f

Установить нижнюю часть задней панели и защелкнуть

ее в задней панели.

f

f

выровнять установленный прибор, ослабив крепеж-

ный вороток, поправить электрический кабель и за-

днюю стенку, после чего вновь затянуть крепежный

вороток. если задняя панель не прилегает к стене, то

нижнюю часть прибора можно закрепить двумя допол-

нительными шурупами.
