МОНТАЖ
МОНТАЖ
2
6
_0
2
_
0
2
_0
2
4
2
_
f

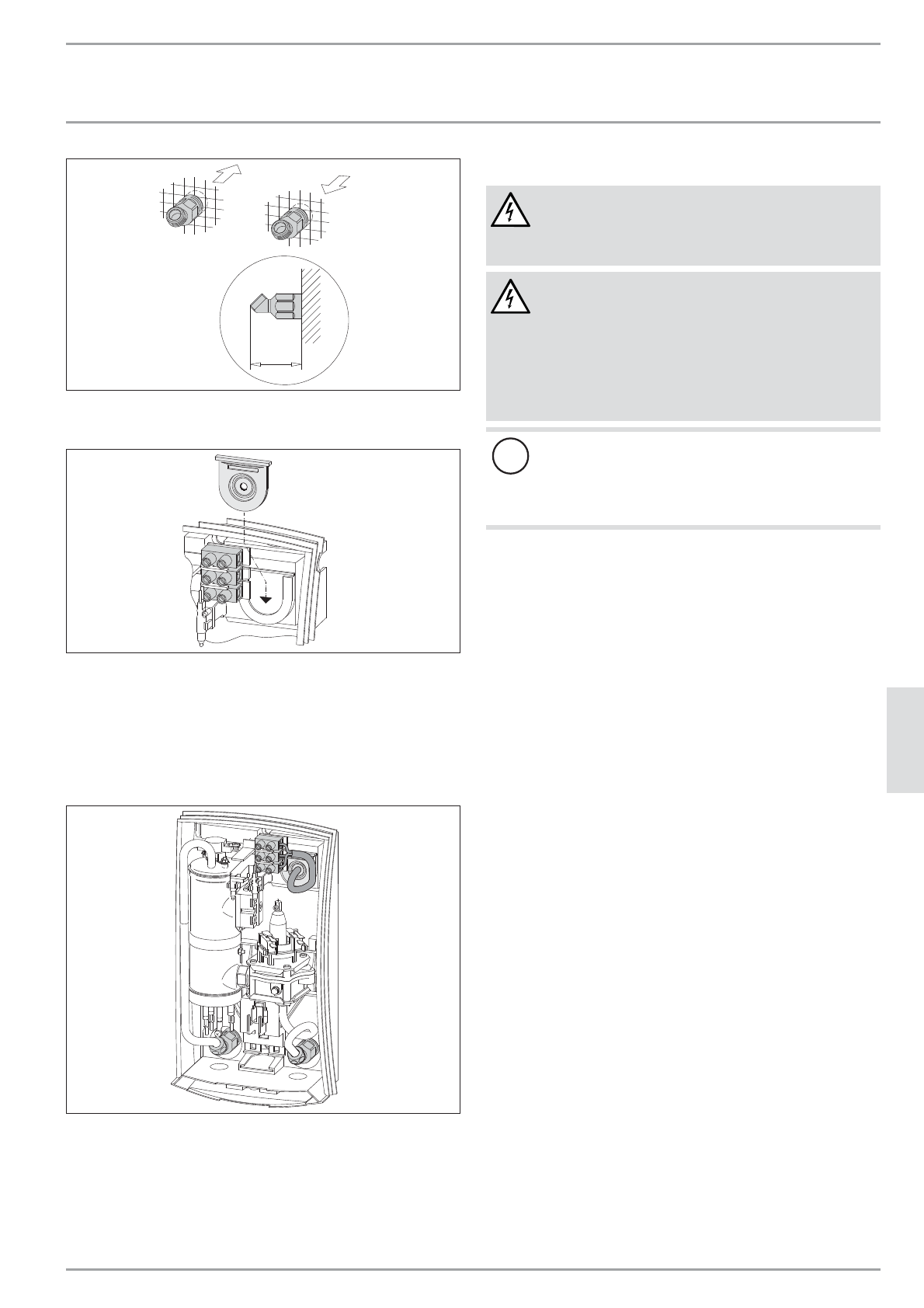

Ввинтить оба соединительных патрубка. При этом со-
блюдать глубину их установки.
2
6
_
0
2_
0
2
_
11
1
2_
f
В кабельном герметизирующем вводе прорезать от-
верстие, соответствующее диаметру выбранного
соединительного кабеля.
f
Установить кабельный герметизирующий ввод на зад-
ней стенке прибора.
f
Пропустить соединительный кабель через заднюю
стенку прибора.
2
6
_
0
2
_
0
2
_
111
4
_
f
Установить заднюю стенку прибора, навесив ее на шу-
рупы и сместив по направлению вниз.
f
Подключить соединительные трубки к соединитель-
ным патрубкам, используя плоские уплотнители.
f
Выровнять прибор и затянуть крепежные шурупы.
Подключение к источнику питания
ОПАСНОСТЬ поражения электрическим током
Все работы по установлению электрических соеди-
нений и монтажу необходимо производить в соот-
ветствии с инструкцией.
ОПАСНОСТЬ поражения электрическим током
f
Проверить, чтобы прибор был подключен к за-
щитному проводу.
Подк лючение к электросети допустимо только в
неразъемном исполнении и со съемной втулкой
для кабеля. Прибор должен отсоединяться от сети
с раствором всех контактов не менее 3 мм на всех
полюсах.
Повреждение оборудования и ущерб для окру-
жающей среды
Следует соблюдать данные на заводской табличке.
Напряжение сети должно совпадать с указанным
на табличке.
f
Подключить соединительный кабель к соединитель-
ной клемме (см. главу «Техническая характеристика /
Электрическая схема»).
10.1 Варианты монтажа
-
Электроподключение открытое верхнее
-
Электроподключение открытое нижнее
-
Водопроводные работы открытым способом
f
Прорезать или пробить необходимые проходные от-
верстия на задней стенке прибора, их расположение
см. главу «Технические характеристики / Размеры и
соединения». При необходимости следует использо-
вать напильник.
Электроподключение открытое верхнее
f
В кабельном герметизирующем вводе прорезать от-
верстие, соответствующее диаметру выбранного
соединительного кабеля (расположение подключений
см.главу «Технические характеристики»).
f
Установить кабельный герметизирующий ввод на зад-
ней стенке прибора.
f
Пропустить соединительный кабель через заднюю
стенку прибора.
