64
| DHC
WWW.STIEBEL-ELTRON.COM

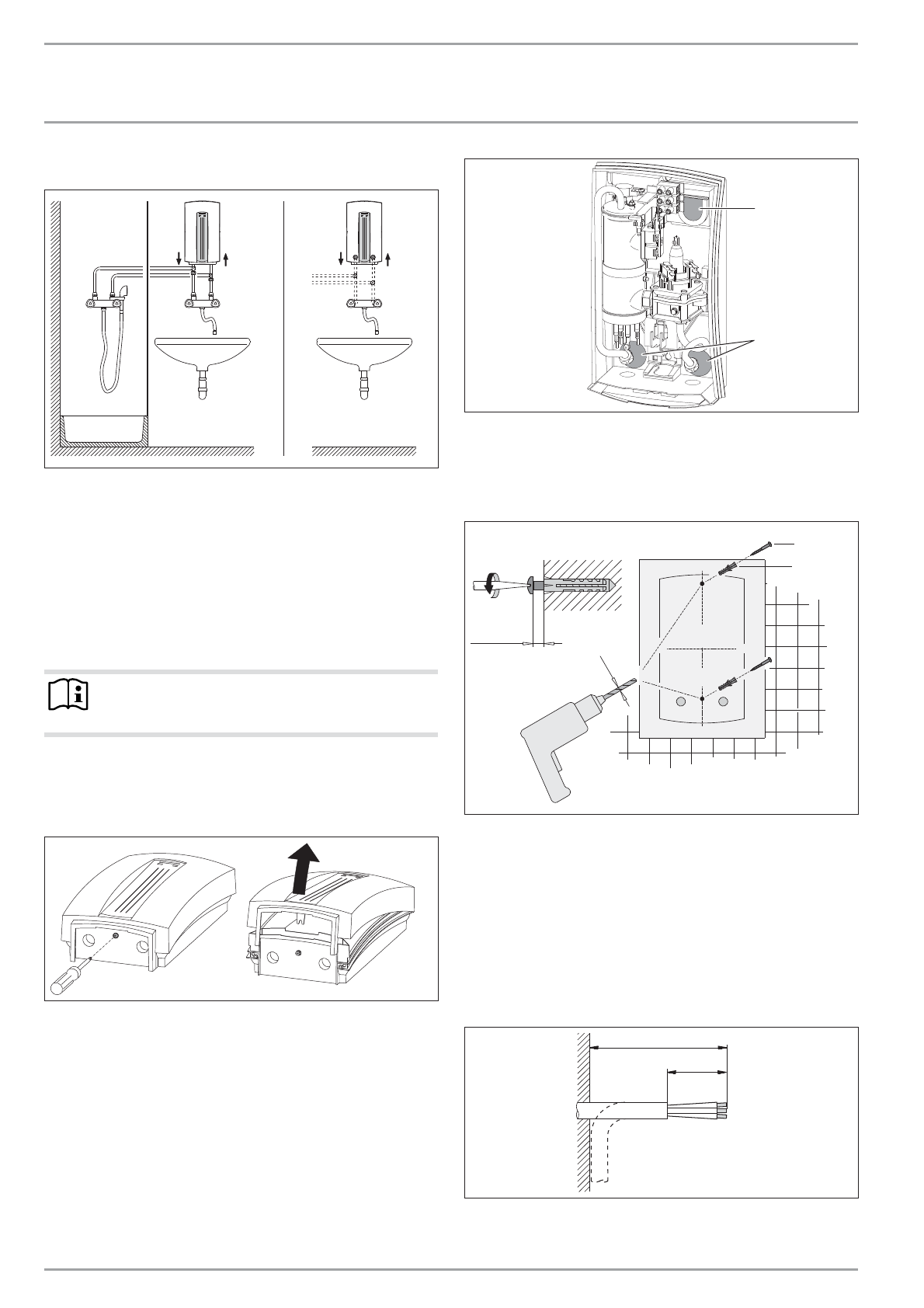

МОНТАЖ
МОНТАЖ
Монтаж над раковиной
2
6
_0
2
_
0
2
_0
2
4
1
_
1
2
1 Открытый монтаж
2 Скрытый монтаж
9.2 Заводские
настройки
Комплектация прибора при поставке предполагает:
-
Электроподключение сверху, скрытая проводка
-
Подключение к воде, скрытая проводка
10. Монтаж
Указание
f
Смонтировать прибор на стене. Стена должна
обладать достаточной несущей способностью.
В данной главе описаны способы монтажа, соответствую-
щие заводским настройкам прибора.
Другие способы монтажа см. главу «Варианты монтажа».
26
_
0
2
_
0
2
_
11
0
5
_
f
Вывернуть винт крепления крышки на два оборота.
f
Снять переднюю крышку прибора по направлению
вперед.
2
6
_
0
2
_
0
2
_
111
3
_
1
2
1 Электроподключение сверху
2 Подключение воды со скрытым монтажом
f
Прорезать или чисто выпилить необходимые проход-
ные отверстия на задней стенке прибора. При необхо-
димости следует использовать напильник.
2
6
_0
2
_
0
2
_0
2
4
5
_
f
Разметить места сверления отверстий при помощи ша-
блона для монтажа.
f
Просверлить отверстия и вставить соответствующие
дюбели.
Указание:
При замене прибора DHC данные отверстия можно исполь-
зовать повторно. Для верхнего отверстия использовать
прилагаемую подкладную шайбу большого размера.
f
Оба крепежных шурупа завинтить на указанную
глубину.
2
6
_0
2
_
0
2
_0
2
5
2
_
f
Пропустить и вытянуть соединительный кабель.
