68

 | DHC

WWW.STIEBEL-ELTRON.COM

МОНТАЖ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

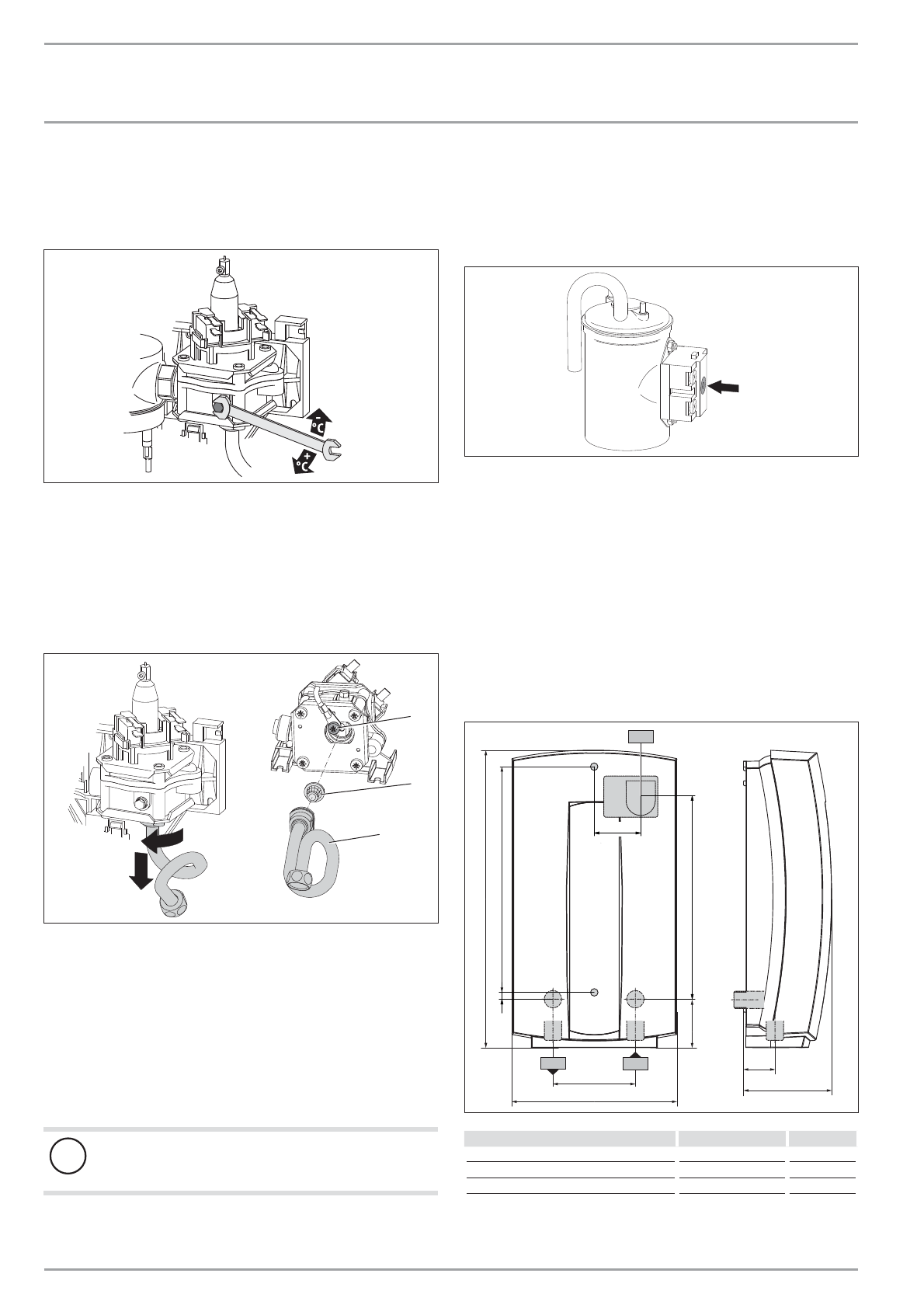

Регулировка расхода

Ес ли температ ура не достигает необходимого уровня,
можно снизить объемный расход. Тем самым повысится
температура нагрева.

2

6

_0

2

_

0

2

_0

2

5

5_

f

Отрегулировать объемный расход с помощью юсти-
ровочного винта таким образом, чтобы температура
воды на выходе соответствовала указанной в главе
«Технические характеристики / Таблица параметров».

Очистить сетку

Встроенное сито можно прочистить, демонтировав соеди-
нительную трубку для подачи холодной воды.

2

6

_0

2

_

0

2

_0

2

5

8

_

1

2

3

1 Винт заземления
2 Фильтр
3  Соединительная трубка холодной воды

f

Вывернуть винт заземления, выполнив прим. два
оборота.

f

Отвинтить соединительную трубку холодной воды, по-
вернув при этом дифференциальное реле давления на
90° и сместив его вниз.

f

Очистить или при необходимости заменить сито.

f

Собрать элементы в обратном порядке.

Повреждение оборудования и ущерб для окру-
жающей среды

Обязательно затянуть винт заземления.

Активация предохранительного устройства
ограничения температуры

После устранения неполадок можно выполнить активацию
предохранительного устройства ограничения температу-
ры.

2

6

_0

2

_

0

2

_0

2

6

1

_

f

Обесточить прибор и стравить давление в водопро-
воде. Нажать кнопку включения предохранительного
устройства ограничения температуры.

Хранение прибора

f

Хранить демонтированный прибор также в отапли-
ваемом помещении, поскольку в приборе всегда на-
ходятся остатки воды, которые могут замерзнуть и
повредить его.

15. Технические характеристики

15.1  Размеры и соединения

F

F

F

F

E

D

00000

1

8

0

8

5

b02  Ввод для электр. кабеля 1

c01  Подвод холодной воды

Наружная резьба

G 1/2 A

c06  Выпускная труба горячей воды

Наружная резьба

G 1/2 A
