30

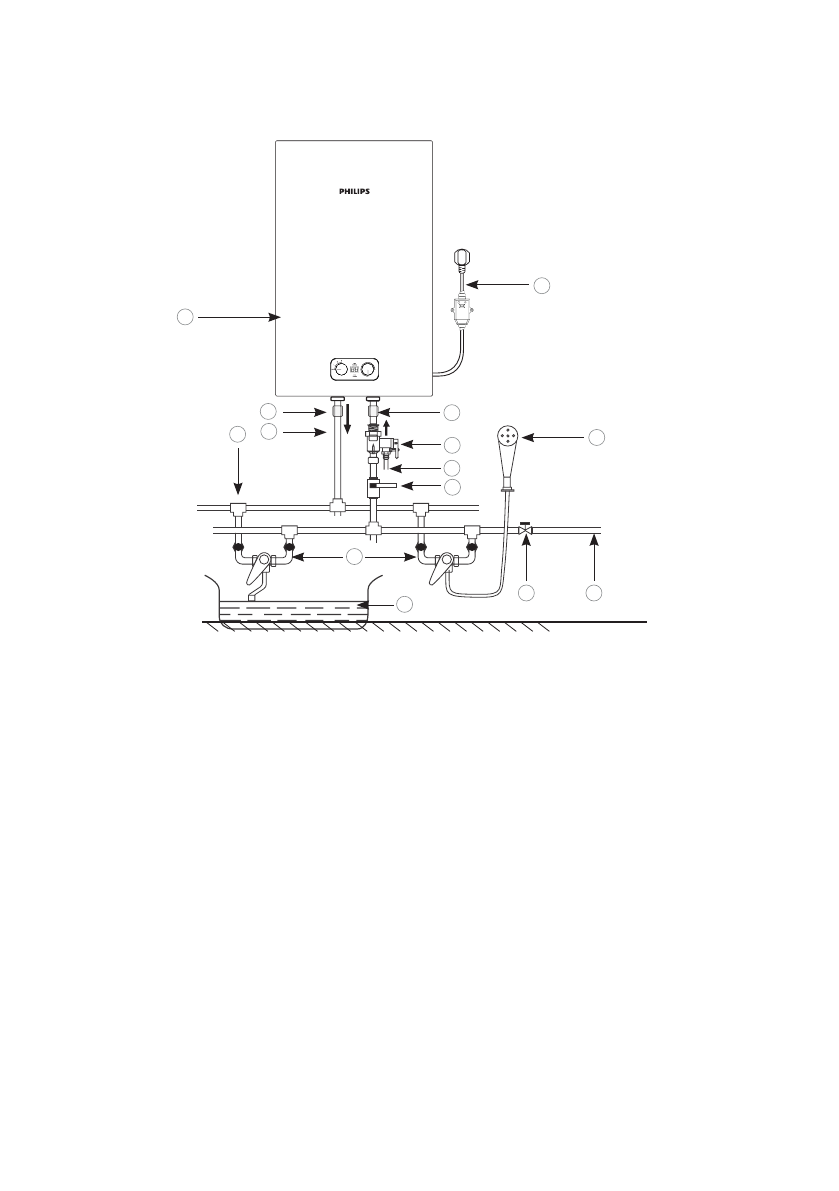

Способ монтажа водонагревателя для нескольких точек потребления представлен на рис  4

Рис  4

1  Сетевой шнур с вилкой и УЗО
2  Смонтированный водонагреватель
3   Комбинированный предохранительный клапан
4  Кран входа холодной воды*
5  Смеситель*
6  Душевая насадка*
7  Отсечной кран водопроводной магистрали*

* Не входит в комплект поставки

8  Сливная трубка
9  Водопроводная магистраль
10  Ванна*
11  Тройник*
12  Входной патрубок
13  Выходной патрубок
14  Диэлектрическая муфта Static CARE

Холодная вода

1

2

5

7

6

3

12

8

4

9

10

13

14

11

OptimalTEMP
