типа  C  (герметичная  камера),  поэтому  он  должен

быть  надежно  соединен  с  каналом  дымоудаления  и

воздуховодом  подачи  воздуха  для  горения,  причем

оба  этих  тракта  должны  выходить  наружу,  и  без  них

водонагреватель работать не может.

В  помещениях  с  к оррозионными  парами  (например,

прачечные,  парикмахерские,  помещения  гальванических

процессов и т.д.) необходимо использовать устройство типа

C с забором воздуха для горения с улицы.

Это защищает устройство от коррозии.

Правила  отвода  отработавших  продуктов  смотрите  в

действующих  стандартах.  Водонагреватель  использует

оригинальные  трубы,  а  также  иные  аналогичные  трубы

по  сертифицированным  ЕС  спецификациям  для  отвода

дыма  и  возврата  воздуха  для  горения,  для  обеспечения

правильности  соединения  в  соответствии  с  инструкциями,

прилагаемыми  к  противодымным  устройствам.  К  одному

дымоходу  могут  быть  подключены  несколько  устройств,

при условии, что они имеют закрытую камеру сгорания (см.

действующие стандарты).

   Трубы  не  должны  контактировать  или  находиться

рядом с воспламеняющимися материалами, а также

не  должны  пересекать  воспламеняющиеся  стены

или иные воспламеняющиеся конструкции.

ТИП B22/B22P:

Открытая камера с искусственной тягой для

использования в помещении

Водонагреватель  не  следует  устанавливать  в  помещениях

коммерческого,

ремесленного

или

промышленного

назначения,  в  помещениях,  где  образуются  продукты  или

вещества, способные нанести вред компонентам устройства,

и  выполняются  опасные  операции.  Водонагреватель  не

следует  устанавливать  в  спальнях,  ванных  комнатах,

квартирах гостиничного типа или в помещениях с открытыми

дымоходами без собственной вытяжки.

Помещение должно иметь достаточную вентиляцию с учетом

действующих нормативных требований

.

ТИП B32: Горизонтальный коаксиальный выпуск

В  данной  конфигурации  продукты  горения  выходят  за

пределы дома через концентрические трубы, а забор воздуха

осуществляется в помещении установки устройства.

ТИП C: Горизонтальный коаксиальный выпуск

В данной конфигурации забор воздуха и выпуск продуктов

горения  осуществляются  за  пределы  дома  через

концентрические трубы.

Коаксиальные  отводы  могут  располагаться  в  наиболее

подходящем  для  помещения  направлении.  Контрольные

квоты  для  того,  где  можно  просверлить  отверстие  в  стене

для опорного кронштейна, приведены на Рис. 9.

ТИП C: Вертикальный коаксиальный выпуск

Используйте  выпускной  коллектор  и,  при  необходимости,

соответствующие удлинители, с соблюдением максимально

допустимых значений длины, указанных в таблице.

ТИП C: Разделенный выпуск

В  данной  конфигурации  впускные  и  выпускные  трубы

разделены: забор воздуха для горения осуществляется из-

за  пределов  дома  (AS),  а  продукты  горения  выходят  (SC)

через трубу или дымоход (см. Рис. 8).

Разделенные  выпускные  каналы  могут  располагаться

в  наиболее  подходящем  для  помещения  направлении.

Вид  сверху  на  водонагреватель  показан  на  Рис.  9,  на

котором  также  указаны  допустимые  значения  расстояния

от  опорного  кронштейна  до  отвода  дыма  и  канала  впуска

воздуха для горения.

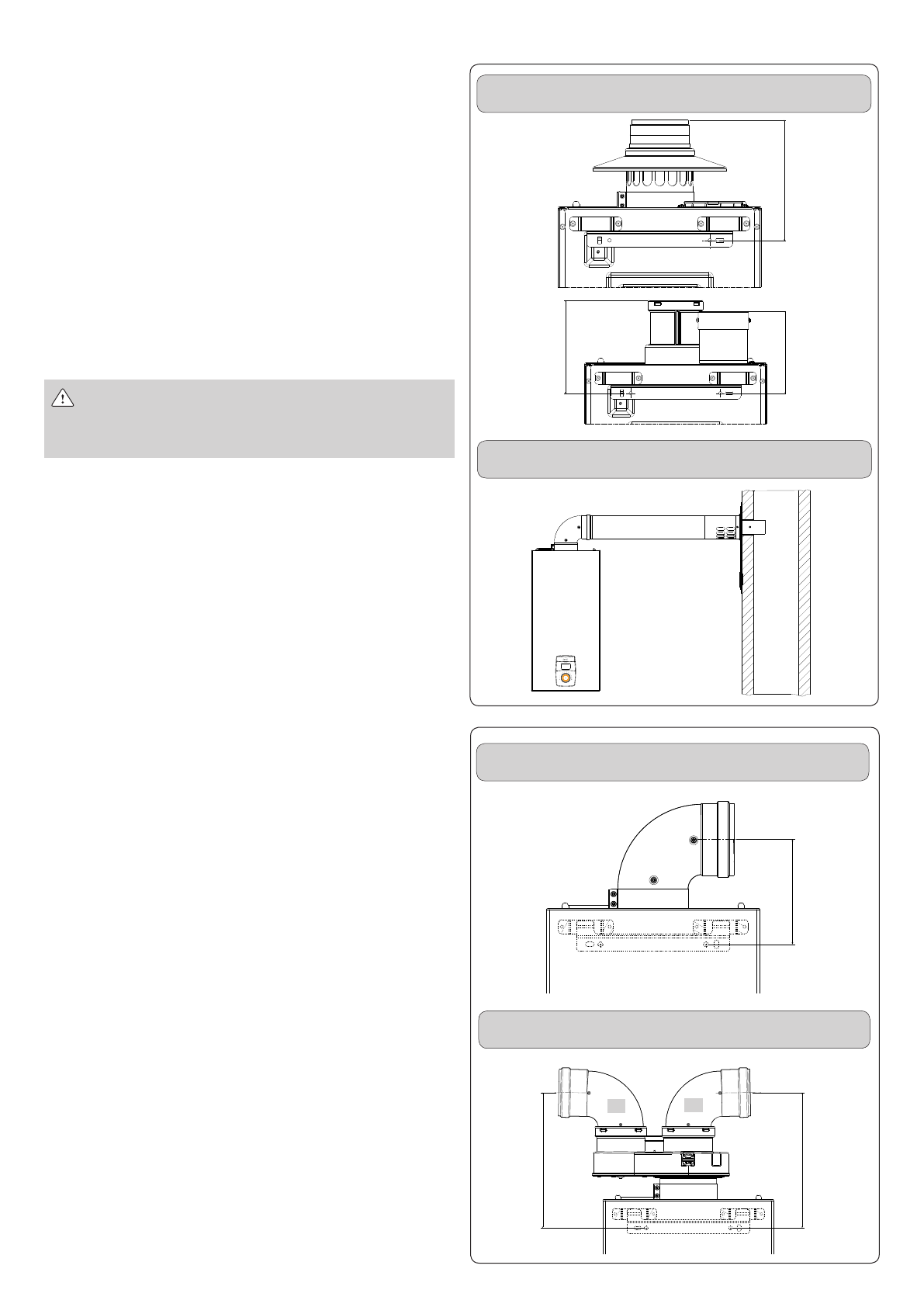

КОНФИГУРАЦИЯ ТИПА B22/B22P

Рис . 7 – Размеры выпуска типа B

18

0

13

7

15

5

КОНФИГУРАЦИЯ ТИПАB32

Рис. 8 – Размеры выпуска типа C

КОАКСИАЛЬНЫЙ ВЫПУСК

РАЗДЕЛЕННЫЙ ВЫПУСК

150

240

240

SC

AS
