7

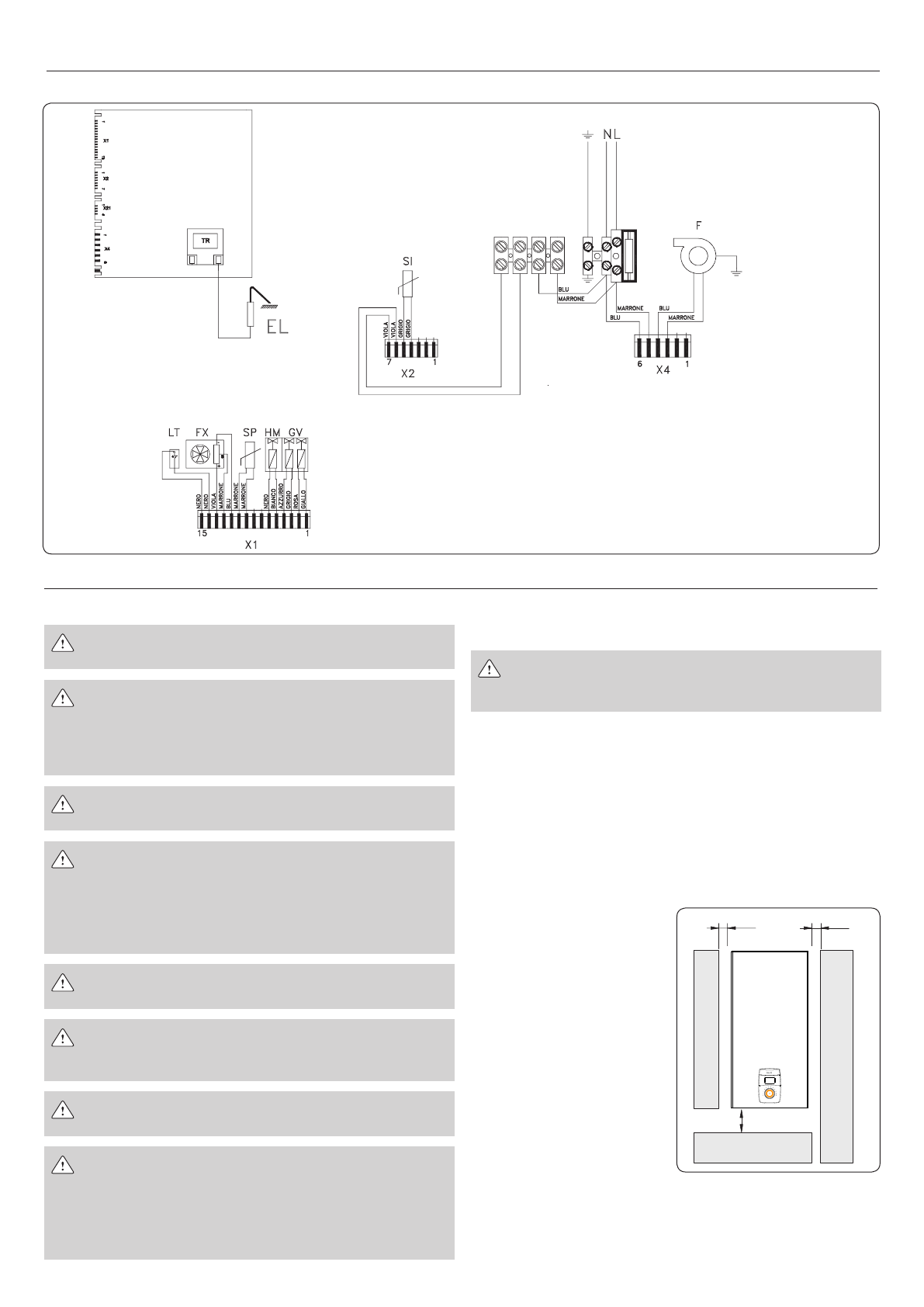

Fig. 4 - Схема проводки

Схема проводки

Установка

Требования безопасности

   Доверяйте  установку  водонагревателя  только

квалифицированным специалистам.

   Подключения

водонагревателя

к

системам

водоснабжения,  подачи  газа  и  отвода  выхлопов,

а  также  подключения  в  помещении  установки

водонагревателя,

должны

соответствовать

действующим правилам и нормам.

   После установки водонагревателя проверьте плотность

всех газовых и водопроводных соединений

  Установка

устройства,

газовые

соединения,

установка  воздухозаборных  труб  /  труб  выпуска

дымовых  газов,  электрические  соединения  и  ввод

устройства  в  эксплуатацию  должны  осуществляться

квалифицированным  специалистом  в  соответствии  с

действующим законодательством

   Убедитесь,  что  основная  газовая  сеть  соответствует

требованиям устройства

   Установите кран на линию подачи газа выше по потоку

от устройства в видимом и доступном положении, но

в любом случае как можно ближе к устройству.

   Убедитесь,  что  устанавливаемое  устройство

соответствует типу газа в сети.

   Проверьте жесткость воды (°F).

Если  вода  слишком  жесткая,  установите  вверх  по

потоку  от  устройства  устройство  смягчения  воды

или  иное  подобное  устройство,  соответствующее

действующим нормам.

Монтаж на стену

Меры предосторожности

Запрещается  установка  водонагревателя  в

помещениях  с  повышенным  содержанием  пыли

или жирных и/или едких паров в воздухе.

h

Водонагреватель  следует  устанавливать  только

подходящей  для  этого  стене  в  непосредственной

близости от дымоотводящего канала.

h

Для  доступа  к  водонагревателю  оставьте  вокруг  него

свободное пространство, как показано на Рис. 5.

Размещение

h

Запрещается устанавливать водонагреватель в помещении,

где  температура  может  упасть  ниже  0°C.  Если  устройство

размещается  в  зоне

с  риском  замерзания,

в о д о н а г р е в а т е л ь

необходимо отключить от

сети  и  слить  из  него  всю

воду

h

Приток воздуха

должен быть

свободным. Поэтому

запрещается установка

водонагревателя в плотно

закрывающиеся шкафы

или стенные ниши

h

Не следует располагать

в о д о н а г р е в а т е л ь

над  кухонной  плитой

или  иным  кухонным

у с т р о й с т в о м

( о б р а з у ю щ и е с я

при

готовке

пары

жира,

оседая

на

водонагревателе, ухудшают его работу)

h

Если  стены  чувствительны  к  воздействию  тепла

(например,  деревянные),  их  необходимо  защитить

соответствующей теплоизоляцией.

Fig. 5 - Миним. необходимые требования

50

50

200

Обозначения

EL Электрод розжига

TR Трансформатор зажигания

F Вентилятор

FX Расходомер бытовой воды

LT Ограничительное термореле

SP Датчик бытовой воды

SI Датчик NTC на входе

GV Газовый клапан

HM Газовый затвор (high modulation)

Blu – синий

Marrone – коричневый

Nero – черный

Viola – фиолетовый

Azzurro – голубой

Grigio – серый

Rosa – розовый

Giallo – желтый
