15

Крепежные винты

Рис. 16 – Снятие газового клапана

Рис. 17 – Снятие вентилятора

Крепежные

винты

Зажим

Зажим

Для  обеспечения  правильного,  непрерывного  и

надежного  нагрева  воды  проверку  устройства

должен  осуществлять  квалифицированный

персонал  в  соответствии  с  действующими

нормами.

  Недостаточное  или  неправильное  обслуживание

может  привести  к  нарушению  безопасности

устройства.

  Перед  выполнением  чистки  или  обслуживания

отключите  устройство  с  помощью  автоматического

переключателя на линии подачи питания и закройте

краны газа и воды.

Внешняя чистка

Главным  образом  проверьте  основные  компоненты  и

плотность газовых соединений.

Для  чистки  наружных  панелей  используйте  тряпку,

смоченную в мыльной воде. Не используйте растворители,

порошки  или  абразивные  губки.  Запрещается  чистить

устройство  и/или  его  части  воспламеняющимися

веществами (например, бензином, спиртом, маслом и т.д.).

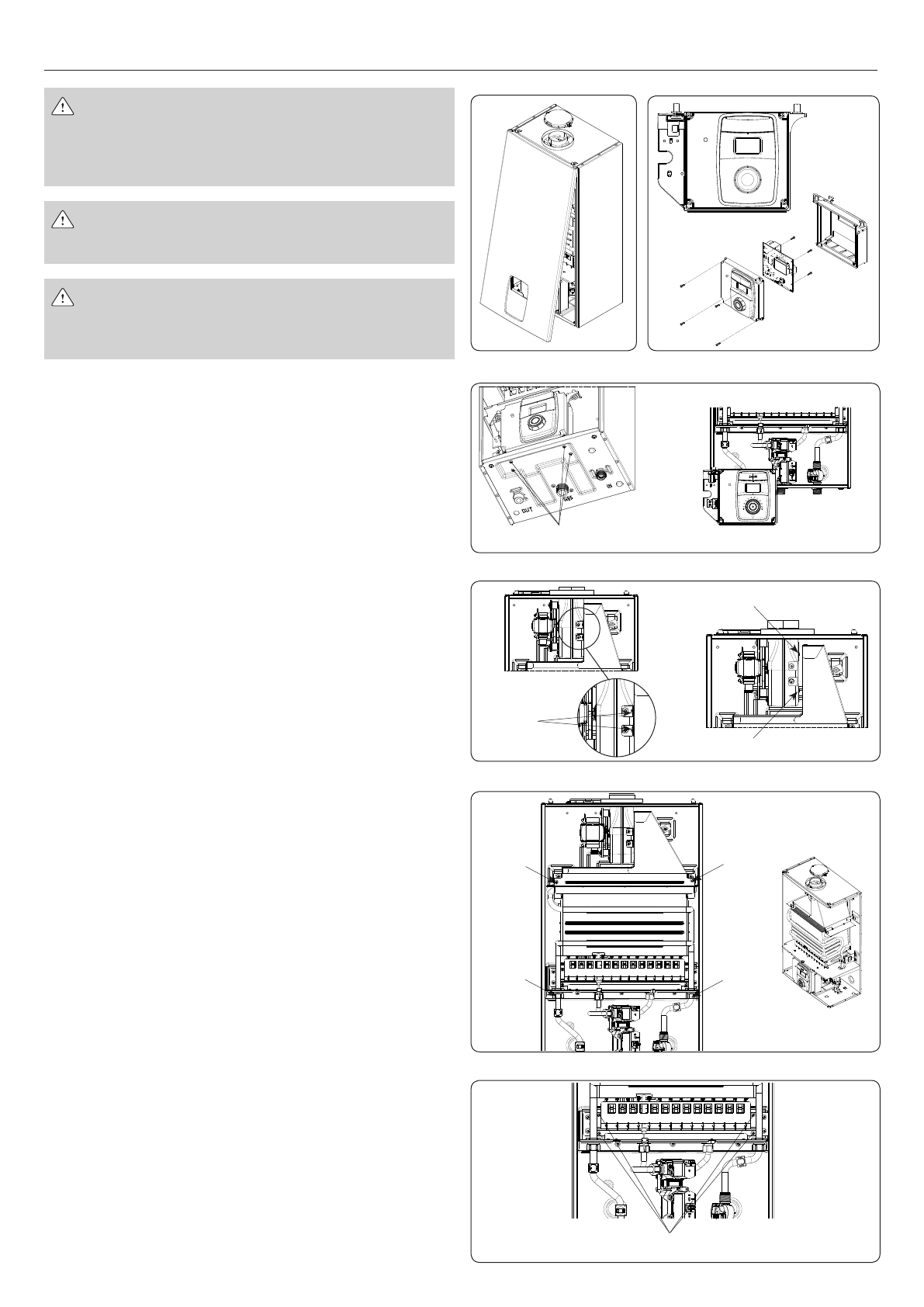

Снятие корпуса (Рис. 14)

Снимите корпус, открутив крепежные винты, расположенные

на  дне  водонагревателя,  и  снимите  с  корпуса  верхнюю

часть.

Доступ к электронной плате (Рис. 15)

Снимите корпус согласно соответствующему пункту.

Снимите панель, открутив винты крепления панели к гнезду

электронной платы.

Отсоедините разъемы.

Снятие газового клапана (Рис. 16)

Снимите корпус согласно соответствующему пункту.

Открутите винты крепления панели к полке.

Снимите панель, не отсоединяя проводов, и прикрепите ее

к скобе, как показано на рисунке.

Отсоедините  газовый  клапан,  окрутив  крепежные  винты  и

гайку соединения с газовой трубой.

Снятие вентилятора (Рис. 17)

Снимите корпус согласно соответствующему пункту.

Открутите винты, фиксирующие вентилятор.

Опустите  вентилятор  для  освобождения  из  зажимов  и

сдвиньте влево.

Снятие теплообменника (Рис. 18)

Снимите корпус согласно соответствующему пункту.

Открутите винты крепления панели к полке.

Снимите панель, не отсоединяя проводов, и прикрепите ее

к скобе.

Снимите кронштейн, открутив фиксирующие винты.

Отсоедините  водоприемные/водоотводные  трубы  от

теплообменника путем снятия гайки и контргаек.

Наклоните теплообменник вперед и снимите его.

Снятие горелки (Рис. 19)

Снимите корпус согласно соответствующему пункту.

Отсоедините газовую трубу, открутив гайку.

Ослабьте винты, фиксирующие горелку.

Отсоедините разъем электрода.

Достаньте горелку из ее корпуса.

Обслуживание

Рис. 15 – Доступ к электронной плате

Рис. 14 – Снятие корпуса

Рис. 18 – Снятие теплообменника

Рис. 19 – Снятие горелки

Крепежные

винты горелки

Скоба

крепежного

винта

Гайка и

контргайка

трубы

Гайка и

контргайка

трубы

Скоба

крепежного

винта
