6.

Газовый проточный водонагреватель

RU

Размер соединения

В аппарате

Внешние

Трубопровод

Природный газ

1/2"

1/2”

Холодная вода (вход)

1/2”

1/2”

Горячая вода (выход)

1/2"

1/2”

Дымоход

Диаметр дымохода

110 мм (внутренний)

113 мм (внешний)

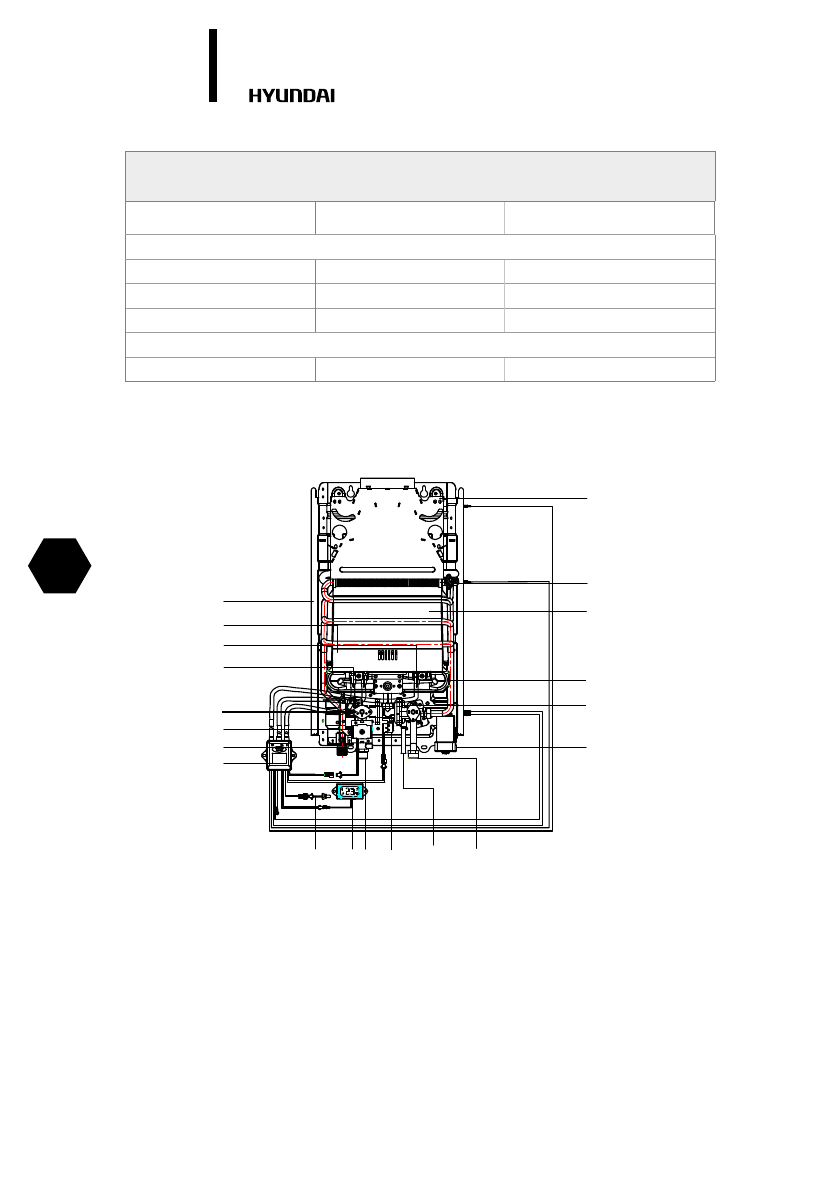

Устройство

1
2

3

4

5

6

7

8

9 1011 12

13

14

15

16

17

18

19

1.Back Panel

2.Fire Shelf

3.Ignition Pin
4.Sensor Pin
5.Magnet Valve

6.Water Out-let Joint

7.Pulse Ignitor
8.Temp Sensor

9.LCD Display

10.Gas Valve
11.Micro Switch
12.Release Valve
13.Water In-let Joint
14.Battery Box
15.Water Valve
16.Burner

17.Heat Exchanger
18.Temp Control Device

19.Chimney

Click to buy NOW!

PD

F-

XC

ha

ng

e

w w

w

.d

oc

u

-t

ra

ck

.c

om

Click to buy NOW!

PD

F-

XC

ha

ng

e

w w

w

.d

oc

u-

tr

ac

k.

co

m

Модели H-GW1-AMW-UI305,  H-GW1-AMBL-UI306

1. Задняя панель
2. Камера горения
3. Электрод розжига
4. Ионизационный электрод
5. Газовый клапан
6. Патрубок выхода горячей воды
7. Электронный блок
8. Датчик температуры
9. LCD-дисплей
10. Патрубок подвода природного газа
11. Датчик протока воды

12. Клапан слива воды
13. Патрубок входа холодной воды
14. Отсек для батареек
15. Кран регулировки потока воды
16. Газовая горелка
17. Теплообменник
18. Датчик защиты от перегрева
19. Коллектор отвода сгоревших газов
20. Кран регулировки подачи газа

Рис. 3

20
