Газовый проточный водонагреватель

RU

При закрытии крана горячей воды проток  воды в водонагревателе прекращается,
и  предохранительный клапан автоматически  перекрывает подачу газа на горелку.
Одновременно с этим датчик протока воды перестаёт подавать сигнал на электронный
блок управления, водонагреватель отключается и переходит в режим ожидания

Панель управления для моделей H-GW1-AMW-UI305,  H-GW1-

AMBL-UI306

1. Окошко контроля наличия пламени на горелке.
2. Панель управления.
3. Регулятор 1. Регулировка мощности нагрева.
4. Регулятор 2. Регулировка температуры нагрева. Температура горячей воды на выходе из
водонагревателя будет отображаться на дисплее.
5. Дисплей.
6. Индикация температуры горячей воды.
7. Индикатор нагрева. Горит только при наличии пламени на горелке.
8. Индикация потока воды. Горит при циркуляции воды в теплообменнике.
9. Индикация уровня заряда батарейки. Если индикатор мигает, значит, уровень заряда
для розжига минимальный, возможно отсутствие искры для розжига, требуется замена
батареек.

Описание панели управления

При открытии крана горячей воды сработает датчик протока воды, через 0,5 секунд
загорится дисплей, который будет показывать температуру воды на выходе, индикаторы
душ и батарея светятся, индикатор пламени не горит. Через 8 секунд после начала подачи
искры на горелку дисплей будет показывать температуру выходящей воды, индикаторы
душа, батареи и пламени светятся. Через 2 секунды после розжига горелки дисплей будет
показывать температуру горячей воды на выходе, индикаторы душа и пламени продолжат
светиться, а индикатор батареи будет показывать реальный заряд батареи.
Отключение – при закрытии крана горячей воды датчик протока воды отключит подачу газа
и водонагреватель отключится. Дисплей отключится, индикаторы душа, пламени и батареи
перестанут светиться.

1

2

3

7

9

4

3 6 8

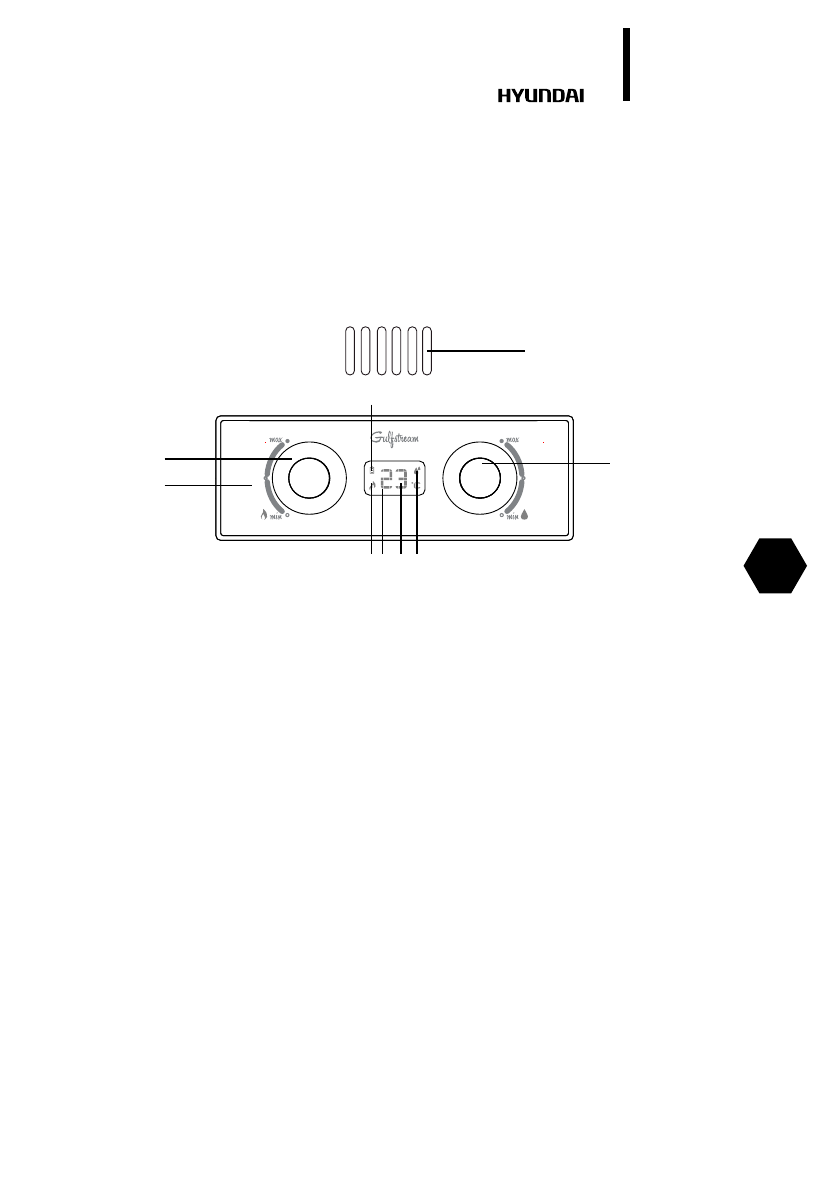

Рис. 6
