DE

13

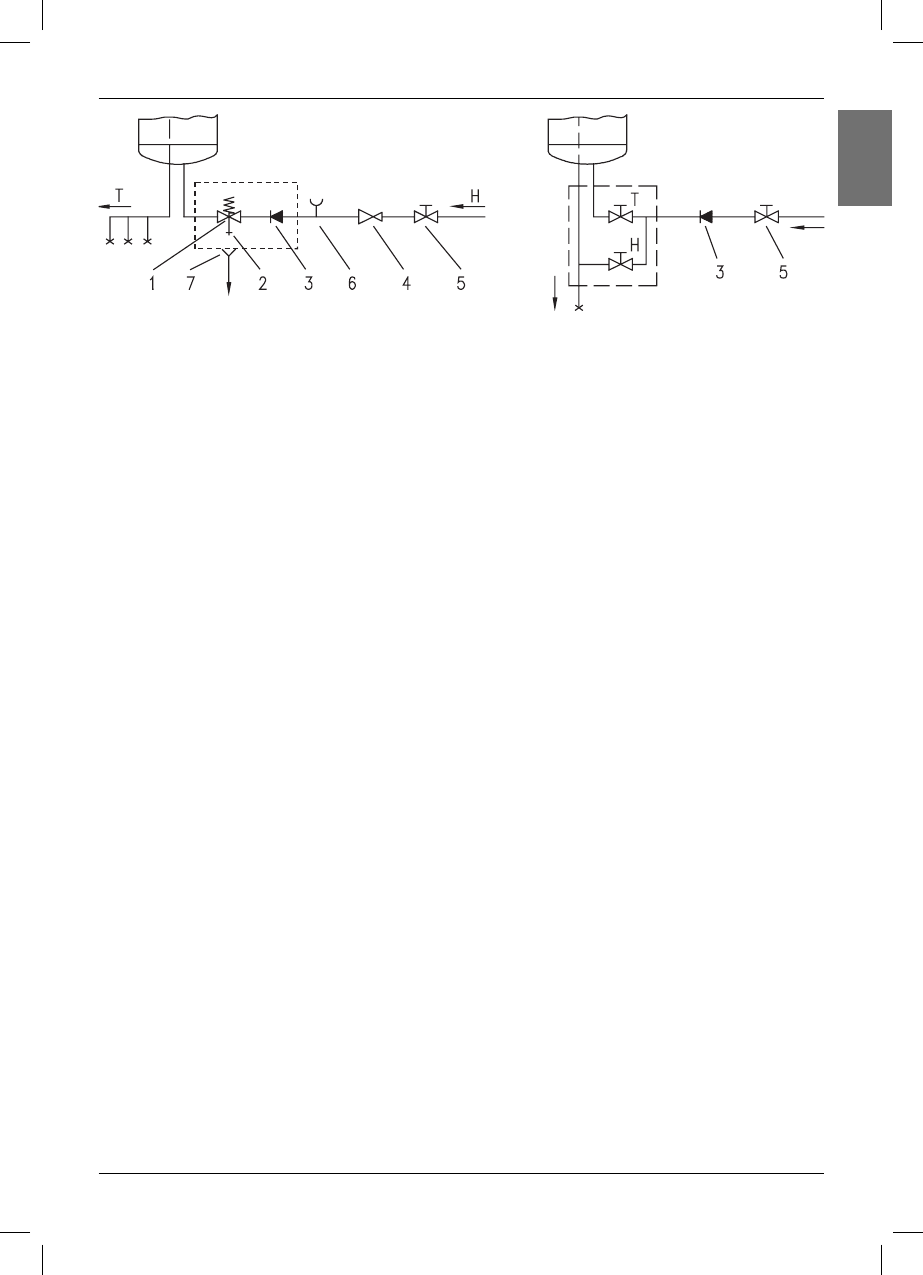

Das Drucksystem

Das Durch

fl

 ußsystem

Legende:
1

-

Sicherheitsventil

   6

-

Testansatzstück

2 - Testventil

7 - Trichter mit dem Anschluß

3 - Sperrventil

      an den Ablauf

4 - Reduzierdruckventil

H - Kaltwasser

5

-

Sperrventil

    T

-

Warmwasser

Zwischen dem Warmwasserbereiter und den Sicherheitsventil dürfen Sie kein
Absperrventil einbauen, weil Sie dadurch die Wirkung des Sicherheitsventils
verhindern.

Den Warmwasserbereiter können Sie an das Wasserleitungsnetz ohne Reduktionsventil
anschließen, wenn der Druck im Netz niedriger als 0,5 MPa (5 bar) ist. Ist der Druckwert
von 0,5 MPa (5 bar) überschritten, so muss ein Reduzierventil unbedingt eingebaut werden.
Vor dem elektrischen Anschluß müssen Sie den Warmwasserbereiter verbindlich zuerst
mit Wasser auffüllen. Bei erster Füllung öffnen Sie die Spindel für warmes Wasser auf der
Mischbatterie.
Der Warmwasserbereiter ist aufgefüllt, wann das Wasser durch das Aus

fl

 ußrohr  der

Mischbatterie

fl

 ießt.

ANSCHLUß AN DAS ELEKTRONETZ

Vor dem Anschluss an den elektrischen Stromkreis ist in den Warmwasserspeicher das
Anschlusskabel mit einem Mindestdurchmesser von 1,5 mm² (H05VV-F 3G 1,5 mm²)
einzubauen. Damit Sie das tun können, müssen Sie von dem Warmwasserbereiter den
Schutzdeckel abschrauben.
Der Anschluß des Warmwasserbereiters an das Elektronetz muß im Einklang mit den Normen
für elektrische Installation verlaufen. Zwischen Warmwasserspeicher und Dauerinstallation
muss eine Vorrichtung zur Trennung aller Pole vom Stromnetz im Einklang mit nationalen
Installationsvorschriften eingebaut werden.
Am Gehäuse des Warmwasserspeichers ist ein Bimetallthermometer angebracht, dessen
Zeiger sich von 0 aus im Uhrzeigersinn bewegt, wenn im Warmwasserspeicher das Wasser
heiß ist.
