ANSCHLUSS AN DAS WASSERLEITUNGSSYSTEM
Der Anschluss an das Wasserleitungssystem ist nach den Bezeichnungen an den Rohren
des Warmwasserspeichers vorzunehmen:
Blau – Kaltwasserzulauf (HV) und Rot - Warmwasserzulauf (TV).
Der Anschluss an eine Wärmequelle ist nach den Bezeichnungen an den Anschlüssen für
die Wärmeübertragung, die sich an der Rückseite des Speichers befinden, vorzunehmen:
Rot – Medieneingang (VM), Blau – Medienausgang (IM)
Darüber hinaus läßt sich zwischen den beiden Wärmeübertragungsanschlüssen noch eine
Umlaufleitung (CV) anschließen.
Aus Sicherheitsgründen ist ein Sicherheitsventil am Zulaufrohr anzubringen, das einen
Druckanstieg um mehr als 0,1 MPa üb
er dem Nominalwert verhindert. Die Auslaufdüse
am Sicherheitsventil hat über einen Ausgang für den atmosphärischen Druck zu
verfügen. Um die richtige Funktion des Sicherheitsventils zu gewährleisten, müssen
Sie selber periodische Kontrollen ausführen.
Bei der Kontrolle wird der Ventilauslauf
überprüft, was durch Verstellen des Hebels oder Abschrauben der Mutter am Ventil geschieht
(je nach Ventilart). Wenn Wasser aus der Auslaufdüse tritt, ist das Ventil einwandfrei. Beim
Erwärmen des Wassers erhöht sich der Wasserdruck im Speicher bis auf den Wert, der
im Sicherheitsventil eingestellt ist. Da das Wasser nicht in das Wasserleitungssystem
zurücklaufen kann, besteht die Möglichkeit, das Wasser aus der Auslauföffnung des
Sicherheitsventils tropft. Die Wassertropfen können über einen Tropfenfang, der unterhalb
des Sicherheitsventils anzubringen ist, in den Ablauf geleitet werden. Das Ablaufrohr, das
sich unter dem Auslauf des Sicherheitsventils befindet, sollte direkt nach unten gerichtet und
keiner Frostgefahr ausgesetzt sein.

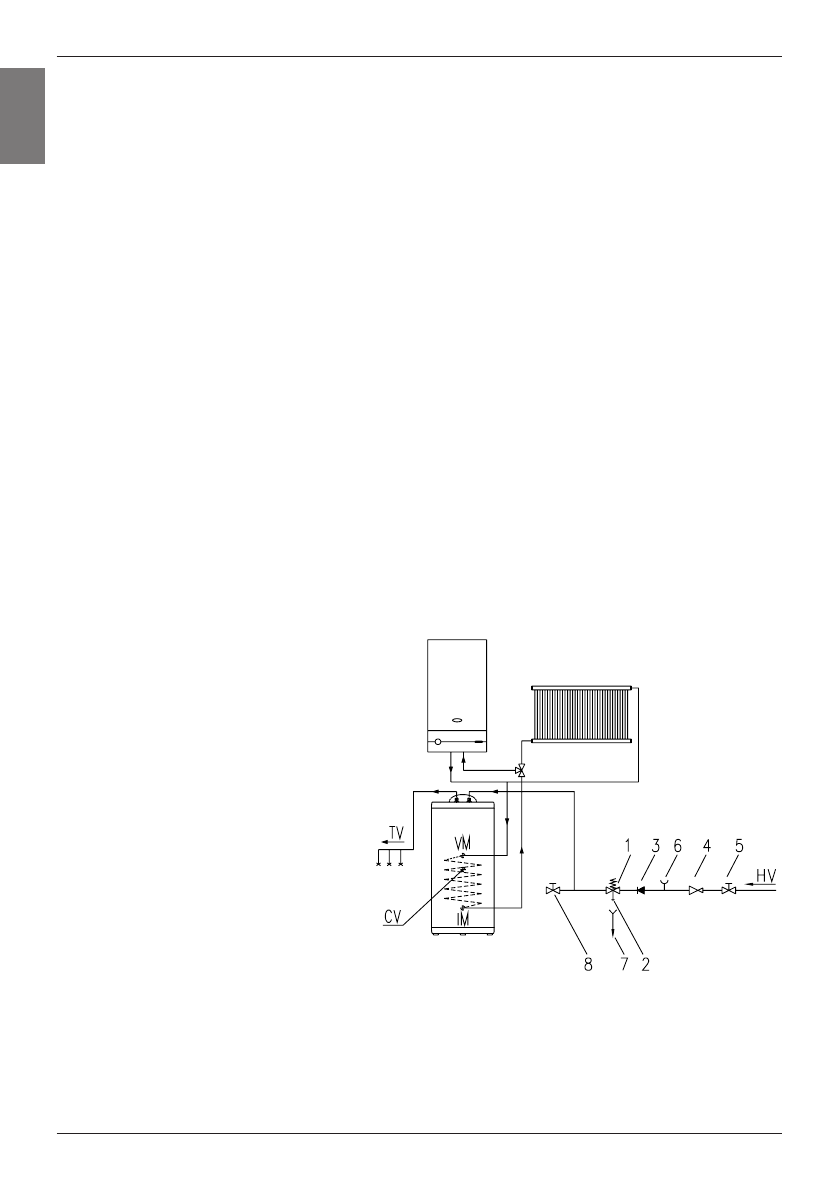

Zeichenerklärung:
1 - Rücklaufventil
2 - Prüfventil
3 - Rückschlagventil
4 - Druckreduzierventil
5 - Sprerrventil
6 - Probeaufsatz
7 - Trichter mit Ablaufanschluss
8 - Ablassventil
HV - Kaltwasserzulauf
IM - Medienausgang PT
CV - Umlaufleitung
VM - Medieneingang PT
TV - Warmwasserablauf
Der Warmwasserspeicher kann ohne Druckreduzierventil an die Hauswasserleitung
angeschlossen werden, wenn der Leitungsdruck unter 0,6 Mpa liegt. Sollte dies nicht der
Fall sein, ist ein Druckreduzierventil anzubringen, um den Druck beim Zulauf in den Speicher
im Bereich des zugelassenen Wertes zu halten.
