29

ΣΥΝΔΕΣΗ ΜΕ ΤΟ ΔΙΚΤΥΟ ΥΔΡΕΥΣΗΣ

Συνδέστε το μπόιλερ με το δίκτυο της ύδρευσης σύμφωνα με τα χρώματα στις ροζέτες των

σωλήνων.

Μπλε – εισαγωγή κρύου νερού (HV) και κόκκινο – εξαγωγή ζεστού νερού (TV)

Συνδέστε  την  πηγή  θέρμανσης  ,  σύμφωνα  με  τις  ενδείξει  στις  συνδέσεις  του  εναλλάκτη

στο  πίσω  μέρος  του  μπόιλερ.  Κόκκινο  –  εισαγωγή  εναλλάκτη  (VM)  και  μπλε  –  εξαγωγή

εναλλάκτη (IM).

Μεταξύ των δύο συνδέσεων του εναλλάκτη, υπάρχει παραχή σύνδεσης της ανακυκλοφορίας

(CV).

Για  λόγους  ασφαλείας  μία  βαλβίδα  ασφαλείας  πρέπει  να  τοποθετηθεί  στην  εσαγωγή  για

προστασία από πιιθανή αύξηση της πίεσης πάνω από 0,1 MPa.

Για την εύρυθμη λειτουργία της βαλβίδας ασφαλείας πρέπει να πραγματοποιεί τις περιοδικές

επιθεωρήσεις. Για τον έλεγχο απλά ανοίξτε τον μοχλό ή ξεβιδώστε το παξιμάδι της βαλβίδας

(ανάλογα με τον τύπο της βαλβίδας). Αν από την έξοδο της βαλβίδας τρέξει νερό, σημαίνει

ότι η βαλβίδα λειτουργεί σωστά.

Όταν το νερό στο μπόιλερ ζεσταθεί, η πίεση του νερού θα αυξηθεί. Αν η πίεση ξεπεράσει την

τιμή που έχει ρυθμιστεί η βαλβιδα,θα ανοίξει.

Καλό είναι κάτω από την βαλβίδα ασφαλείας να έχει τοποθετηθεί συλλέκτης που να συλλέγει

το νερό που τυχόν θα στάξει από την βαλβίδα ασφαλείας.

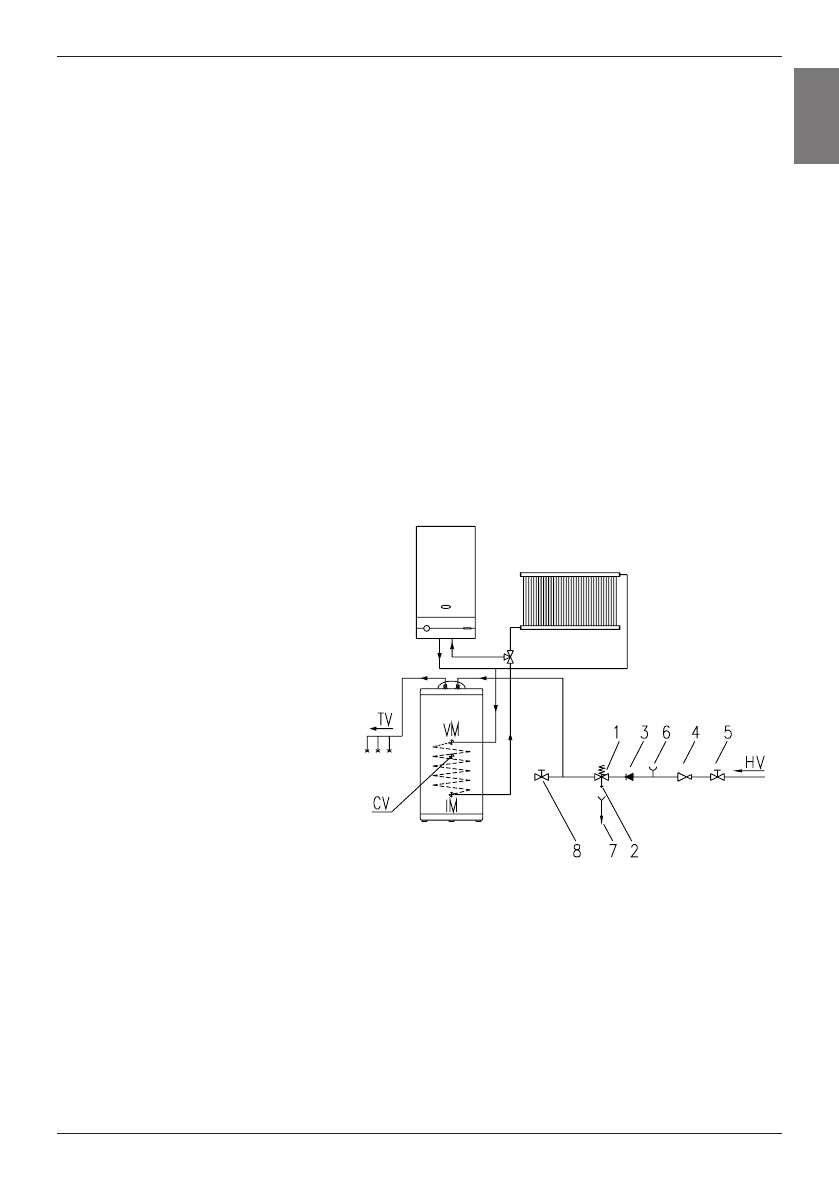

1. Βαλβίδα ασφαλείας

2. Βαλβίδα ελέγχου

3. Βαλβίδα αντεπιστροφής

4. Μειωτής πίεσης

5. Βάννα

6. Μανόμετρο

7. Συλλέκτης αποχέτευσης

8. Βαλβίδα εκκένωσης

HV - Εισαγωγή κρύου νερού

IM - Εξαγωγή εναλλάκτη

CV – Παροχή ανακυκλοφορίας

VM – Εισαγωγή εναλλάκτη

TV – Eξαγωγή ζεστού νερού

Το μπόιλερ μπορεί να συνδεθεί με το υδρουλικό δίκτυο χωρίς μειωτή πίεσης, εάν η πίεση του

δικτύου είναι μικρότερη από 0.6 MPa. Aν η πίεση είναι μεγαλύτερη πρέπει να τοποθετηθεί

μειωτής πίεσης.
