77

GB 50

GB 80

GB 100

GB 120

GB 150

GB 200

A

583

803

948

1103

1318

1510

B

365

565

715

865

1065

1050

C

185

205

200

205

220

430

D

145

345

495

645

845

800

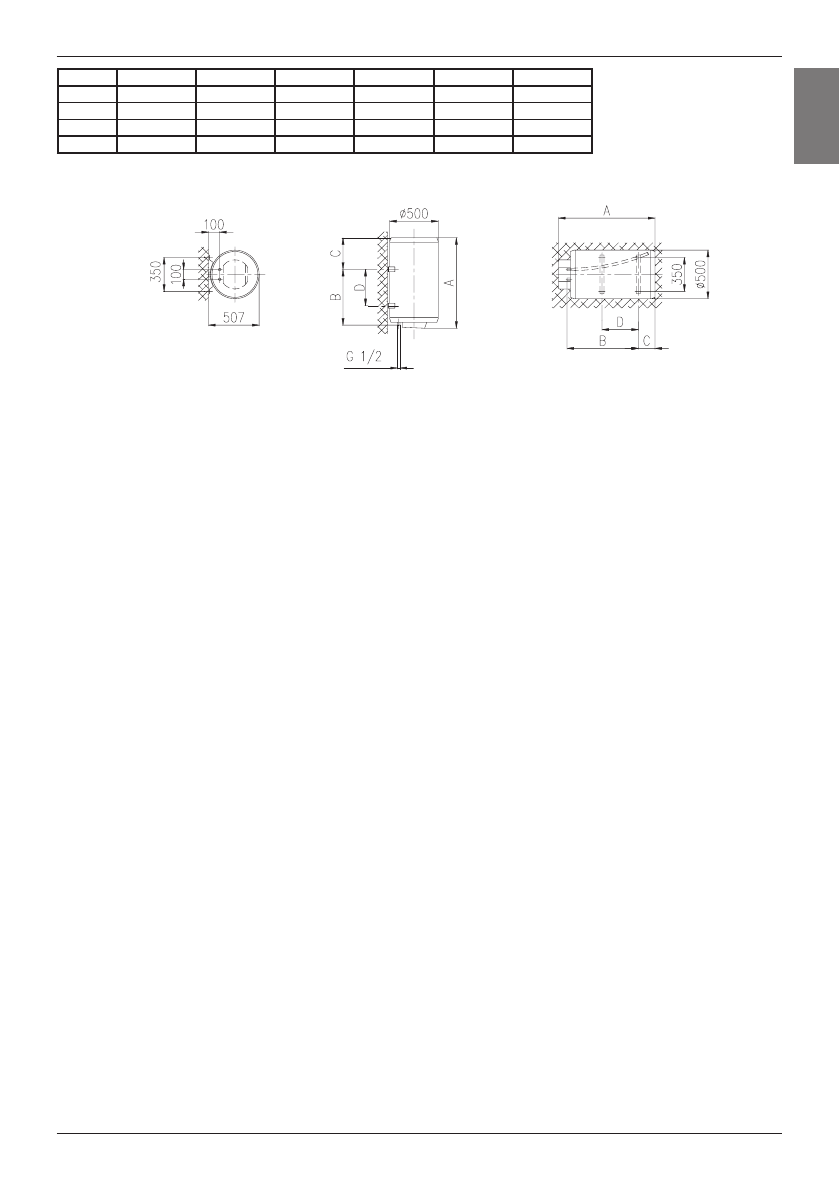

Aaansluitings- en montagematen van de boiler [mm]

AANSLUITING OP DE WATERLEIDING

De  watertoevoer  en  aftap  zijn  met  kleuren  aangegeven  op  de  buizen  van  de  boiler.  De

toevoer van het koude water is blauw gekleurd, de aftap van het warme water is rood.

U kunt de boiler op twee manieren op de waterleiding aansluiten. Het gesloten druksysteem

van  de  aansluiting  maakt  waterafname  op  meerdere  tappunten  mogelijk,  bij  het  open

systeem,  dat  niet  onder  druk  staat,kan  het  water  maar  op  een  plaats  worden  afgetapt.

Gezien het gekozen aansluitsysteem moet u ook de juiste mengkranen kopen.

Bij  het  open  systeem,  dat  niet  onder  druk  staat,  moet  voor  de  boiler  een  terugslagklep

worden  ingebouwd,  dat  voorkomt  dat  het  water  terugloopt  uit  de  boiler  bij  storingen  van

de  watertoevoer  uit  de  waterleiding.  Bij  dit  aansluitingssysteem  moet  u  een  doorstroom

mengkraan  gebruiken.  In  de  boiler  neemt  het  volume  van  het  water  toe  als  het  verwarmd

wordt,  dit  veroorzaakt  druppen  van  de  mengkraan.  U  kunt  dit  niet  voorkomen  door  de

kraan  stevig  dicht  te  draaien.  Hierdoor  kunt  u  de  kraan  alleen  maar  kapot  maken. Aan  de

toevoerleiding  moet  u  voor  de  veiligheid  een  veiligheidsventiel    of  een  veiligheidsgroep

monteren, waardoor een toename van de druk in de boiler van meer dan 0,1 MPa boven de

normale druk wordt voorkomen.

Bij het verwarmen van het water in de boiler neemt de waterdruk in de boiler toe tot de grens

is bereikt die in het veiligheidsventiel is ingesteld. Omdat de terugkeer van het water naar

de waterleiding verhinderd is, kan er water uit de uitloopopening van het veiligheidsventiel

druppen.  U  kunt  het  druppende  water  naar  de  afvoer  leiden  via  het  opvangverlengstuk,

dat  u  onder  het  veiligheidsventiel  plaatst.  De  afloopbuis die onder de uitloop van het

veiligheidsventiel is geplaatst moet recht naar beneden gericht zijn en gemonteerd worden

in een omgeving, waar het niet vriest.

In  het  geval  dat  u  door  een  onjuiste  installatie  niet  de  mogelijkheid  hebt  om  het  uit  het

terugslagventiel druppende water naar de uitloop te leiden, kunt u het druppen vermijden door

een expansiebak met een volume van 3l aan de toevoerleiding van de boiler te monteren.

Voor  een  juiste  werking  van  het  terugslagventiel  moet  u  regelmatig  zelf  iedere  14  dagen

controles  verrichten.  Bij  de  controle  moet  u  door  het  verschuiven  van  het  hendeltje  of  het

losdraaien van de moer van het ventiel (afhankelijk van het soort ventiel) de uitloop uit het

terugslagventiel openen. Hierbij moet er water via de uitloopstraalpijp lopen, wat een teken

is dat het ventiel feilloos werkt.
