66
Não se poderá instalar uma válvula de corte entre a válvula do termoacumulador e a de
retenção, visto que isso impediria o funcionamento da válvula de retenção de segurança.
O termoacumulador pode ser ligado à rede de fornecimento de água da casa sem válvula
de redução, se a pressão na rede for inferior a 0.5 MPa (5bar).
Se a pressão exceder os 1.0 MPa, dever-se-á instalar duas válvulas de redução, uma a
seguir à outra.
Antes de ser ligado à electricidade, o termoacumulador tem de estar obrigatoriamente cheio
de água. Para ser enchido pela primeira vez com para a água quente, a válvula de mistura
tem de ser aberta. Quando o termoacumulador estiver cheio de água, esta começará a
circular através do tubo de escoamento da válvula de mistura.
LIGAÇÃO DO TERMOACUMULADOR À REDE ELÉCTRICA
Antes de ser ligado à rede eléctrica, deve-se ligar um cabo de ligação ao
termoacumulador.
Para tal, dever-se-á retirar do termoacumulador a placa de protecção que está na parte
da frente da cobertura de plástico. Retira-se a placa para se poder introduzir uma chave
de fendas na abertura entre a placa e a cobertura de protecção. Quando a placa estiver
solta em ambos os lados, esta poderá ser retirada manualmente. Para remover o plástico
de protecção, dever-se-á tirar também o botão do termóstato e ambos os parafusos que o
fixam. A recolocação do plástico de protecção é feita na ordem inversa.
A ligação do termoacumulador à rede eléctrica tem de ser efectuada segundo as normas de
instalações eléctricas. Uma vez que o termoacumulador não possui elementos que o possam
manter sempre separado da rede eléctrica, na ligação do cabo entre o termoacumulador
e a rede eléctrica, dever-se-á instalar um interruptor que possa desligar os dois pólos de
alimentação, devendo haver nas zonas de contacto um espaço de, pelo menos, 3 mm de
largura.
ATENÇÃO: Antes de tentar aceder ao interior do termoacumulador, certifique-se de
que está completamente desligado da corrente eléctrica!

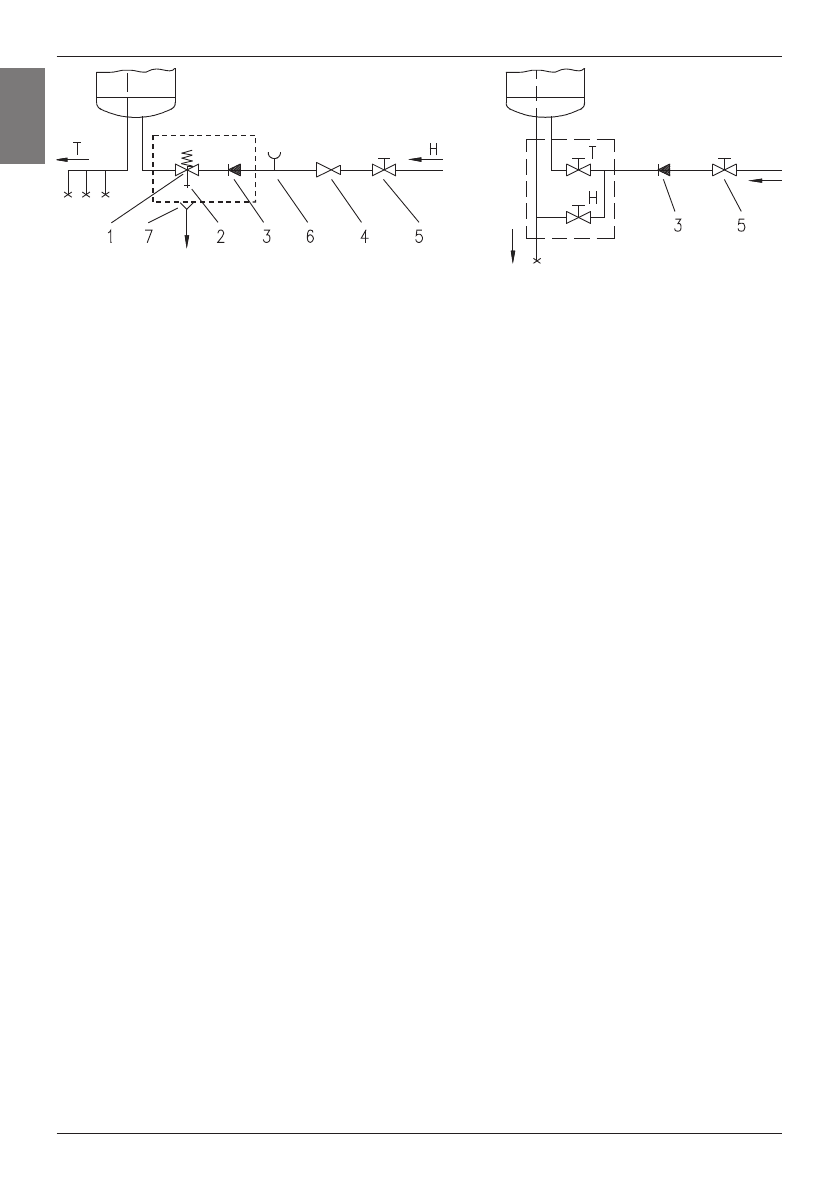

Sistema fechado (de pressão)
Sistema aberto (sem pressão)
Legenda:
1- Válvula de segurança
6- Peça de verificação
2- Válvula de teste
7- Funil ligado ao tubo de escoamento
3- Válvula de retenção
4- Válvula de redução de pressão
H – Água fria
5- Válvula de corte
T – Água quente
PT
