65
LIGAÇÃO AO SISTEMA DE TUBAGENS
Os tubos de ligação estão assinalados com cores. A condução de água fria está assinalada
com a cor azul e a condução de água quente com a cor vermelha.
O termoacumulador pode ser ligado ao sistema de tubagens de dois modos: fechado – a
ligação do sistema de pressão permite a saída de água em vários pontos de saída; sistema
sem pressão que permite apenas um ponto de saída. As válvulas de mistura deverão ser
compatíveis com o sistema de ligação escolhido
No sistema sem pressão é necessário instalar uma válvula de retenção com o fim de se
evitar o escoamento da água da caldeira, no caso de falhar o fornecimento de água. Este
sistema de instalação exige a utilização de uma válvula de mistura instantânea. Uma vez
que o aquecimento da água provoca o aumento do seu volume, poder-se-ão verificar fugas
de água na válvula. Estas fugas não podem ser solucionadas, apertando ainda mais a
válvula. Pelo contrário, ao apertá-la excessivamente poderá danificá-la. O sistema de
pressão fechado exige a utilização de válvulas de mistura de pressão.
Por razões de segurança, o tubo de distribuição secundária deverá ter uma válvula de
retenção de segurança ou, alternativamente, uma válvula do tipo de segurança que evita
que a pressão na caldeira exceda a pressão nominal em mais de 0.1 MPa.
O aquecimento da água no termoacumulador faz com que aumente a pressão dentro da
caldeira até ao nível estabelecido pela válvula de segurança. Uma vez que a água não
pode voltar ao sistema de abastecimento de água, isto poderá implicar fugas de água
na saída da válvula de segurança. A água que escapa pode ser redireccionada para o
tubo de escoamento, instalando-se uma peça de captura colocada debaixo da válvula de
segurança. O tubo de escoamento instalado debaixo da saída da válvula de segurança
deverá estar direccionado para baixo, em posição vertical, e num meio sem a possibilidade
congelamento.
No caso da tubagem existente não permitir escoar a água que se escapa da válvula de
retenção de segurança para o tubo de escoamento, pode evitar a fuga, instalando um vaso
de expansão de 3 litros no tubo de entrada da caldeira.
Deve certificar-se de que a válvula de retenção está a funcionar devidamente, inspeccionando-
a regularmente, por exemplo, de 14 em 14 dias. Para inspeccionar a válvula, tem de abrir
a saída da válvula de retenção, girando a chave ou desaparafusando a porca da válvula
(segundo o tipo de válvula). A válvula estará a funcionar devidamente, se a água sair do
bocal, quando o escoamento estiver aberto.

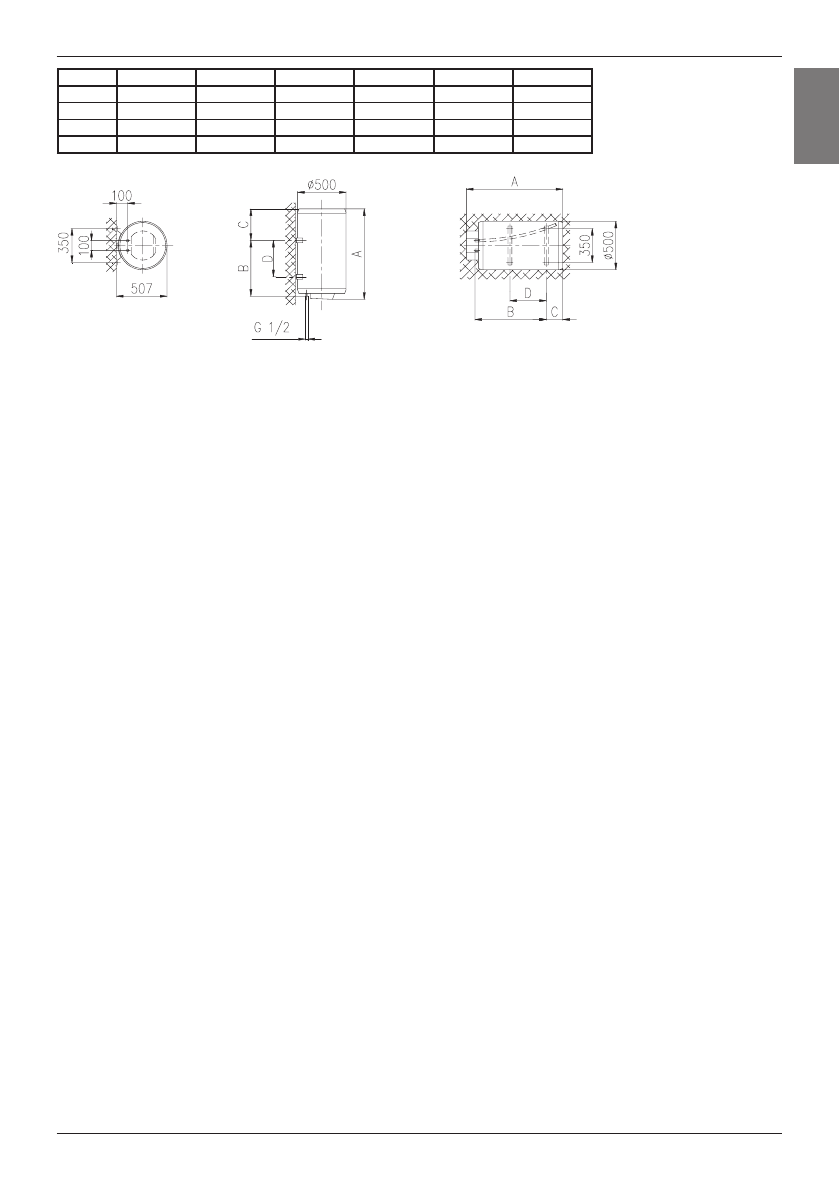

Dimensões do termoacumulador para a sua instalação e ligação [mm]
GB 50
GB 80
GB 100
GB 120
GB 150
GB 200
A
583
803
948
1103
1318
1510
B
365
565
715
865
1065
1050
C
185
205
200
205
220
430
D
145
345
495
645
845
800
PT
