26

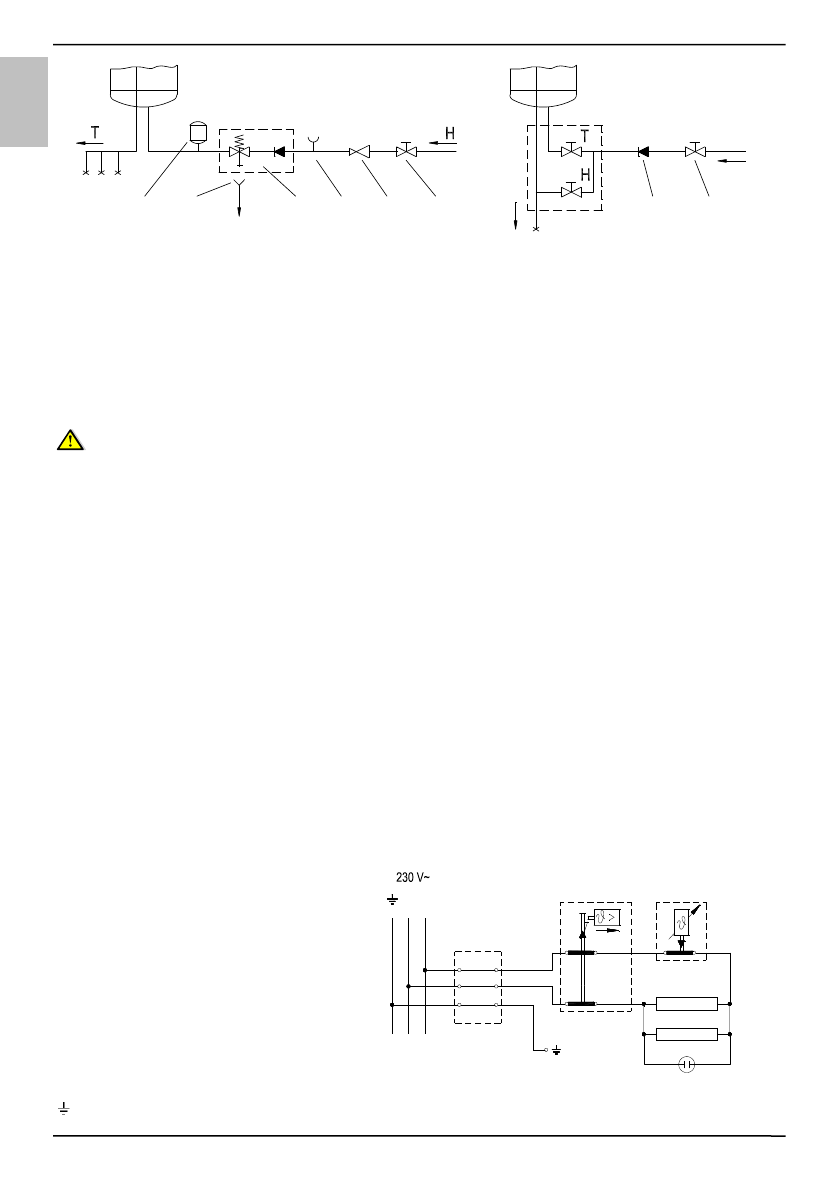

Zatvoreni sistem (pod pritiskom)

Otvoreni sistem (protočni)


Legenda:
1 - Ekspanzioni sud
2 -

Cevak sa priključkom na odvod

3 - Sigurnosni ventil
4 - Ispitni nastavak
5 - Ventil za redukciju pritiska

6 - Zaporni ventil
7 - Nepovratni ventil

H - Hladna voda
T - Topla voda

Između bojlera i sigurnosnog ventila ne sme da se ugrađuje ventil za zatvaranje

vode jer bi se time onemogućilo delovanje sigurnosnog ventila.


Bojler  možete  da  priključite  na  vodovodnu  mrežu  objekra  bez  redukcionog  ventila  ako  je
pritisak  u  mreži  niži  od  nominalnog  pritiska.  Ako  je  pritisak  u  mreži  viši  od  nominalnog
pritiska, morate obavezno da ugradite redukcioni ventil.

Pre  nego  što  priključite  bojler  na  električnu  mrežu  obavezno  ga  napunite  vodom.

Prilikom  prvog  punjenja  otvorite  slavinu  za  toplu  vodu.  Bojler  je  pun  kad  iz  slavine  počne
d

a teče voda.

PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU


Pre  priključivanja  na  električnu  mrežu  potrebno  je  da  u  bojler  ugradite  priključnu  traku
minimalnog  preseka  od  najmanje  1,5  mm

2

  (H05VV-F  3G  1,5  mm

2

).  Da  bi  se  to  učinilo,

odvijte  zaštitni  poklopac  na  bojleru.  Priključenje  bojlera  na  električnu  mrežu  mora  da  se
izvrši u skladu sa standardima za postavljanje električne instalacije. Između bojlera i trajne
instalacije  mora  da  bude  ugrađen  uređaj  za  odvajanje  svih  polova  od  električne  mreže  u
skladu sa nacionalnim instalacionim propisima.


Legenda:

1 - Termostat
2 -

Dvopolni toplotni osigurač

3 -

Grejač

     (2 x 1000 W)
4 - Kontrolna svetiljka
5 -

Priključne kleme


L - Faza
N - Neutralni provodnik

 - Uzemljenje

Šema povezivanja električnih provodnika

6

7

6

5

4

1

2

3

5

2

1

3

4

L

N

S

R/M

NE
