21

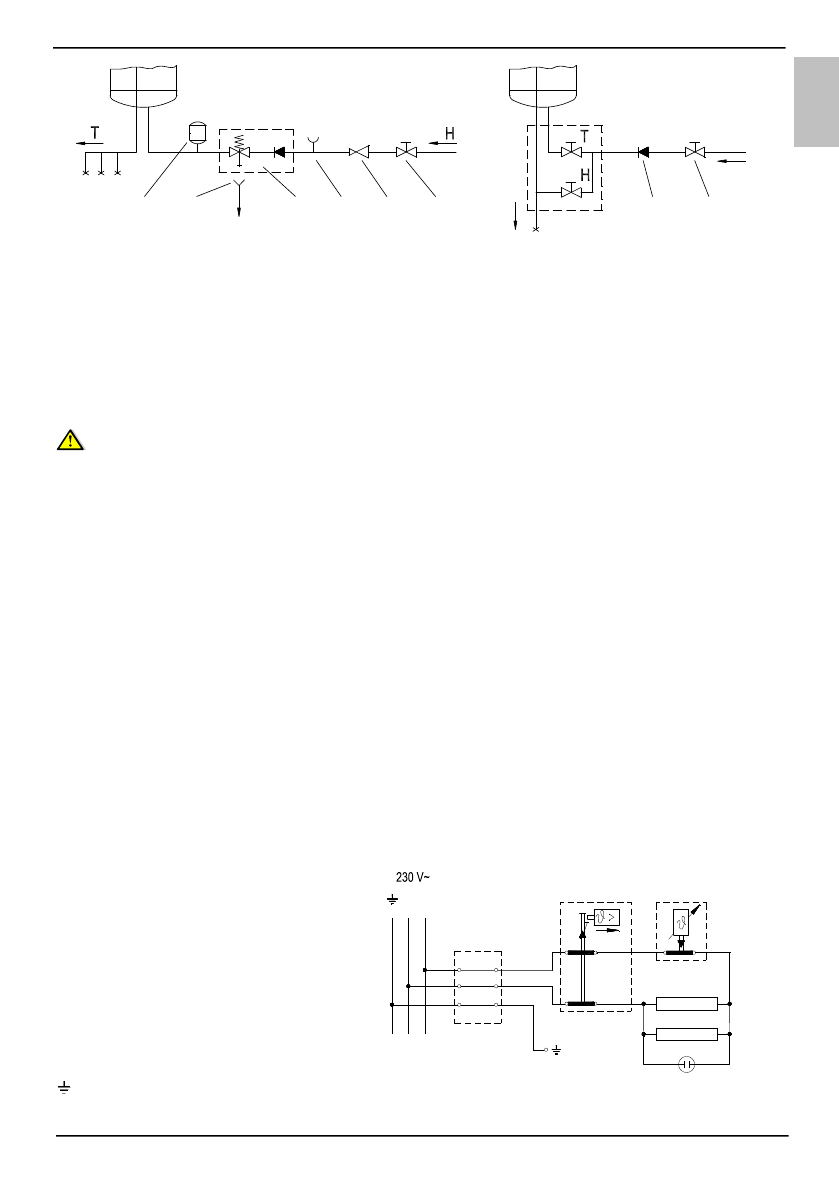

Sistemul închis (de presiune)

Sistemul deschis (fără presiune)


Legendă:
1 - Rezervor de expansiune
2 -

Coş cu conectare la scurgere

     (la canalul colector)
3 -

Supapa de siguranţă

4 -

Accesoriu de încercare

5 - Supapa de reducere a presiunii
6 -

Supapa de închidere

7 -

Ventil de reţinere

H -

Apă rece

T -

Apă fierbinte

Nu  este  permisă  montarea  unui  robinet  de  închidere  între  boiler  şi  ventilul  de

siguranţă  reductor  de  presiune,  întrucât  aceasta  ar  împiedica  funcţionarea  acestuia
din urmă.

Boilerul  poate  fi  conectat  la  rețeua  curentă  de  apă  fără  a  fi  nevoie  de  o  valvă  pentru
reducerea  presiunii,  dacă  presiunea  din  rețea  este  mai  mică  decât  presiunea  nominal.
Dacă  presiunea  din  rețea  depășește  presiunea  nominală,  o  astfel  de  valvă  trebuie
instalată.
Înainte  de  a  fi branşat  la  reţeaua  electrică,  boilerul  va  trebui obligatoriu umplut  cu  apă.  La
prima  umplere  se

va  deschide  robinetul  de  apă  caldă  al  bateriei.  Boilerul  este  umplut

atunci când apa începe să curgă prin ţeava bateriei.


CONECTAREA BOILERULUI LA REŢEAUA ELECTRICĂ


Înainte  de conectarea  la  instalaţia  electrică,  este  necesar  să  montaţi  un cablu  de  legătură
cu secţiunea minimă de 1,5 mm

2

 (H05VV-F 3G 1,5 mm

2

). De aceea va trebui scos capacul

de

protecţie din plastic.

Branşarea  boilerului  la  reţeaua  electrică  trebuie  efectuată  în  conformitate  cu  normele
valabile

pentru  instalaţiile  electrice.  Între  boilerul  pentru  apă  şi  locul  în  care  acesta  se

instalează  definitiv,  trebuie  să  se  monteze  un  dispozitiv  de  separare  a  tuturor  polilor  de
reţeaua de alimentare, conform reglementărilor naţionale în vigoare.

Legendă:
1 - Termostat
2 -

Siguranţă bimetalică

3 -

Element de încălzire

     (2 x 1000 W)
4 -

Lampă de pilotare

5 - Terminal de conectare

L - Conductor activ
N - Conductor neutru

 -

Conductor de împământare

Instalaţia electrică

6

7

6

5

4

1

2

3

5

2

1

3

4

L

N

RO
