16

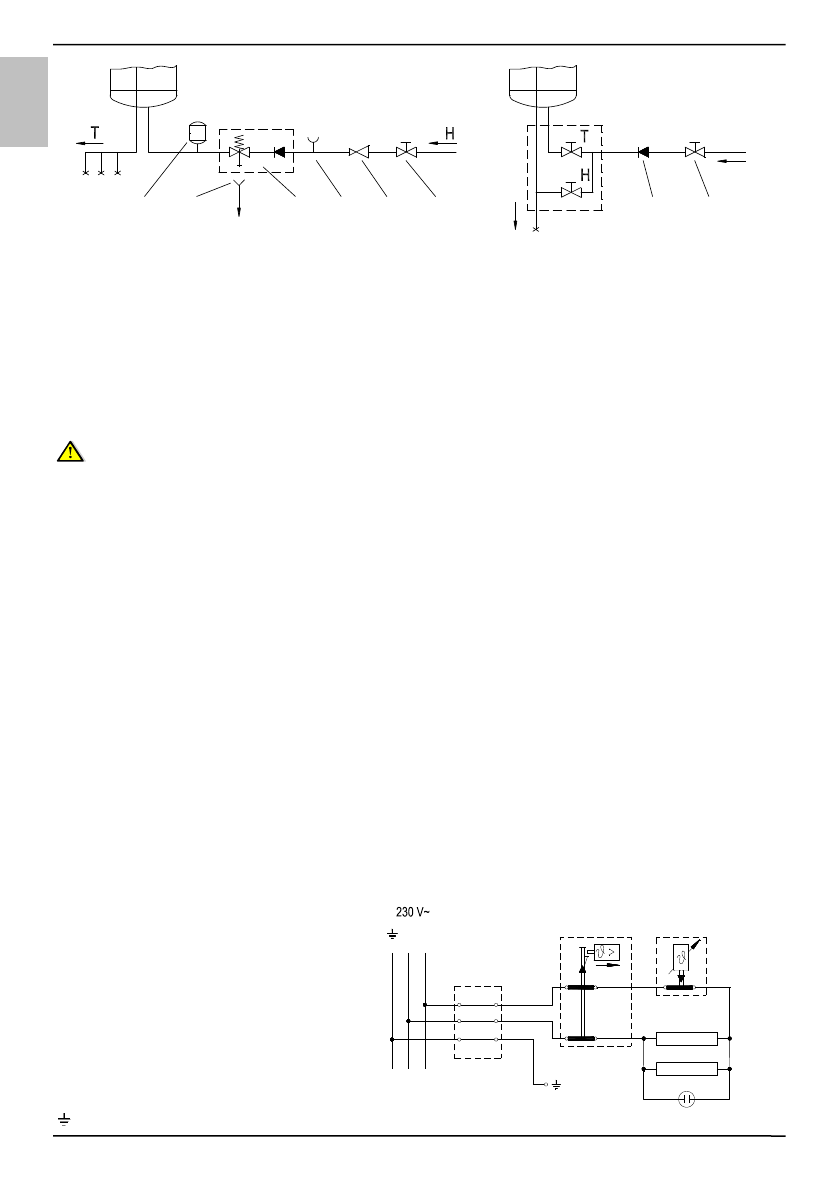

Жабық (жинақтау) жүйесі

Ашық (ағын) жүйесі

Аңыз:
1 -

Кеңейткіш багы;

2 -

Науаға қосу бар құйғыш;

3 -

Сақтандырғыш клапаны;

4 -

Сынақтау саптамасы;

5 -

Қысымының редукциондық

клапаны;

6 -

Бекіткіш клапаны;

7 -

Қайталамайтын клапан.


H -

Суық су

T -

Ыстық су

Бекіткіш  клапанын  жылытқыш  пен  қайтару  қорғауыш  клапаны  арасында

қоса  орнатуға  болмайды,  себебі  осылай  Сіз  қайтару  сақтандырғыш
клапанының жұмысын мүмкін емес етесіз.


Сужылытқышын  суқұбыры  желісіне,  егер  желідегі  қысымы  ноимнальдіден  төмен
болса,  редукциондық  клапанысыз  қосуға  болады.  Егер  желідегі  қысымы
номинальдіден жоғары болса, редукциондық клапанын пайдалану міндетті.

Электр  желісіне  қосу  алдында  сужылытқышты  мәндетті  түрде  суға  толтыру
қажет.  Алғашқы  рет  толтыру  барысында  қоспалауыштағы  ыстық  судың
кранын  ашыңыз.

Су  қоспалауыштың  науасы  арқылы  келіп  бастағанда,  жылытқыш

толтырылған болады.


ЭЛЕКТРЖЕЛІСІНЕ ҚОСУ


Электржелісіне  қосу  алдында  сужылытқышқа  1,5  мм

2

  (H05VV-

F  3G  1,5  мм

2

)

минимальді қимасы бар жалғауыш шнурын салу қажет және қорғауыш қақпағын жабу
керек.
Сужылытқышты

электржелісіне

қосу

электр

қондырғыларын

жинақтаудың

қолданыстағы  ережелеріне  сәйкес  жүзеге  асырылуы  керек.  Сужылытқыш  пен  электр
қоректену

желісі

арасында

электр

құрылғыларын

жинақтаудың

ұлттық

стандарттарына  сәйкес  келетін,  аспапты  желіден  толық  ажыратуға  мүмкіндік  беретін
құрылғысы қарастырылуы керек.

Аңыз:
1 -

Термостат

2 -

Қосполюсті жылу сақтандырғышы

3 -

Жылытқыш (2 x 1000 W)

4 -

Бақылау лампышасы

5 -

Жалғайтын қапсырмасы


L -

Фазалық өткізгіші

N -

Бейтарап өткізгіші

 -

Қорғауыш өткізгіші

Электрсхемасы

6

7

6

5

4

1

2

3

KK

5

2

1

3

4

L

N
