6

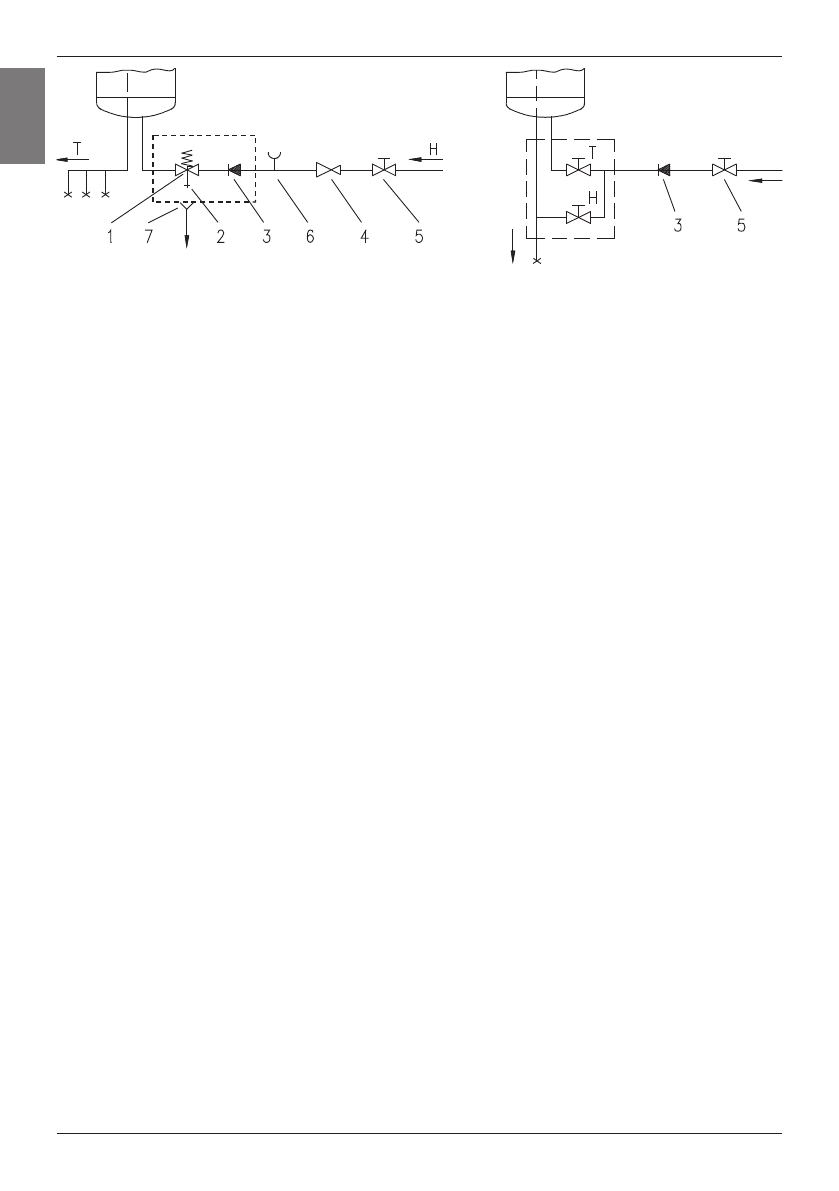

Legend:  1- Safety valve

6- Checking fitting

2- Test valve

7- Funnel with outlet connection

3- Non-return valve

4- Pressure reduction valve

H - Cold water

5- Closing valve

T - Hot water

Closed (pressure) system                                   Open (non-pressure) system

Between  the  water  heater  and  non-return  valve  no  closing  valve  may  be  built-in

because it would disable the operation of non-return safety valve.

The water heater may be connected to the water supply in the house without reduction valve

if the pressure in the network is lower than 0.5 MPa If the pressure in the network surpasses

1.0 MPa, two reduction valves must be built-in, one after another.

Prior  to  the  electric  connection,  the  water  heater  must  mandatorily  be  filled  with  water.  By

first filling the tap for the hot water upon the mixing tap must be opened. When the heater is

filled with water, the water starts to run through the outlet pipe of the mixing tap.

CONNECTION OF THE WATER HEATER TO THE ELECTRIC NETWORK

Prior to the connection to electric network in the water heater the connecting cable must be

built-in, for it the plate must be removed inserted in the front side of the plastic cover. The

plate  is  released  so  that  in  the  slot  between  inserting  plate  and  protecting  cover  at  first  at

the knob of thermostat and than on the side opposite the knob, cautiously a screwdriver is

pushed.  When  the  plate  is  removed  from  both  sides,  it  can  be  removed  by  hand.  In  order

to take off the protecting plastic cover, also the thermostat knob must be removed and both

fixing screws screwed off. The replacement of protecting plastic cover is done in reversed

order.

The connection of the water heater to the electric network must be performed according to

standards for electric installation. Because the water heater has no component which would

permanently  separate  it  from  the  electric  network,  upon  the  cable  connection  between  it
and permanent installation a switch must be installed which breaks both power supply poles

having between the opened contacts a gap at least 3 mm  wide.

CAUTION: Prior to each reach in the inner of the water heater it must absolutely be

disconnected from the electric network!

GB
