10

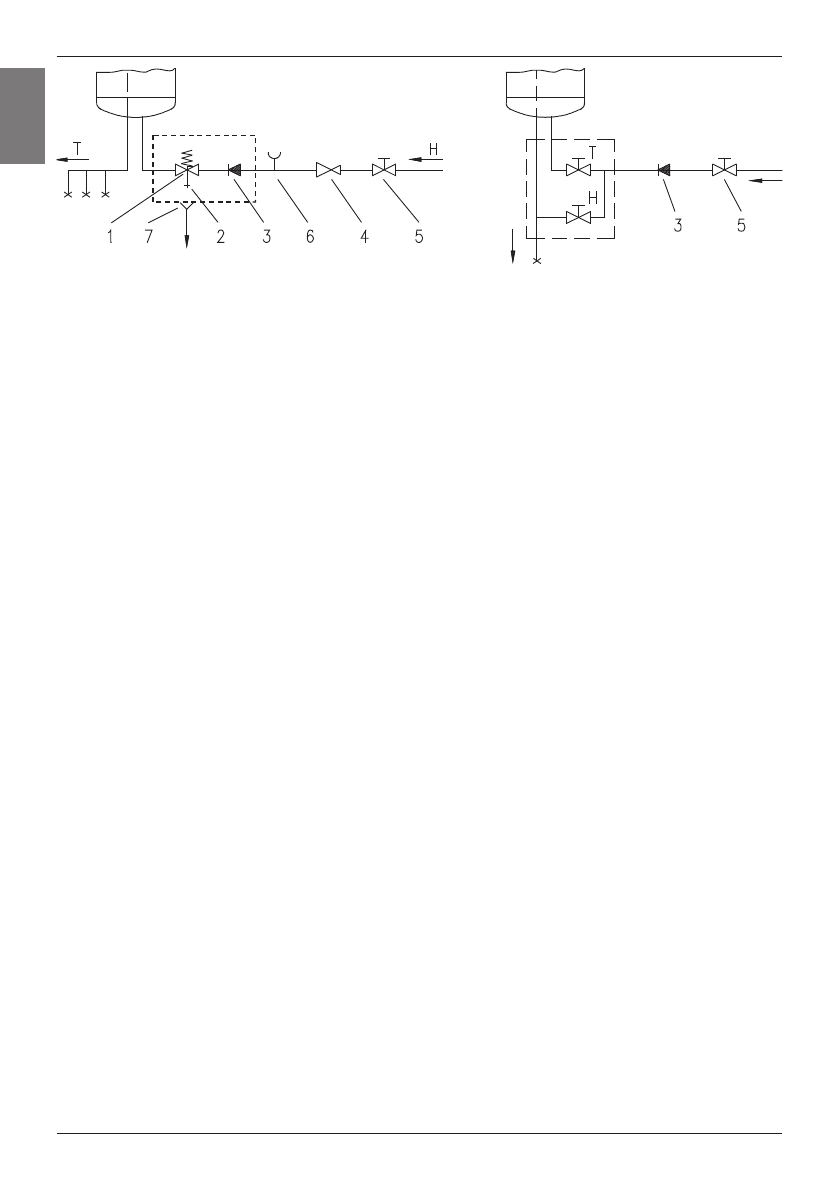

Легенда:

1 - Предохранительный клапан

6 - Испытательная насадка

2 - Испытательный клапан

7 - Воронка с подключением к стоку

3 - Невозвратный клапан

4 - Редукционный клапан давления

Н - Холодная вода

5 - Запорный клапан

Т - Горячая вода

Закрытая (накопительная) система                 Открытая (проточная) система

Нельзя  встраивать  запорный  клапан  между  нагревателем  и  возвратным

защитным  клапаном,  так  как  таким  образом  Вы  сделаете  невозможной  работу

возвратного предохранительного клапана.

Нагреватель  может  подключаться  к  водопроводной  сети  в  доме  без  редукционного

клапана,  если  давление  в  ней  ниже  0,5  МПа.  Если  давление  в  сети  превышает  1,0

МПа,  необходимо  последовательно  встроить  два  редукционных  клапана.  Перед

подключением к электросети необходимо нагреватель обязательно наполнить водой.

При  первом  наполнении  откройте  ручку  горячей  воды  на  смесителе.  Нагреватель

наполнен, когда вода начнет течь через сток смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед  подключением  к  электросети  необходимо  установить  в  нагреватель

присоединительный  кабель,  для  чего  нужно  снять  защитную  пластмассовую

крышку.  Снимите  пластинку  на  передней  стороне  крышки,  вставив  отвертку  в  щель

между  пластинкой  и  защитной  крышечкой  перед  ручкой  термостата,  a  затем  еще  на

противоположной  от  ручки  стороне.  После  того,  как  вы  поддели  пластинку  c  двух

сторон, она легко снимается рукой. Чтобы снять защитную пластмассовую крышку Вам

необходимо снять ручку термостата и отвинтить оба закрепляющих винта. Установка

защитной  пластмассовой  крышки  выполняется  в  обратном  порядке.  Подключение

нагревателя  к  электросети  должно  осуществляться  в  соответствии  со  стандартами

для электросетей. Так как y нагревателя нет элемента, постоянно отделяющего его от

электросети, необходимо между ним и постоянной сетью установить переключатель,

который прекращает подачу питания на обоих полюсах и между открытыми контактами

которого расстояние не менее 3 мм.

ВНИМАНИЕ: Перед тем как разобрать нагреватель, убедитесь, что он отключен

от электросети!
