S 10 / S 15
6

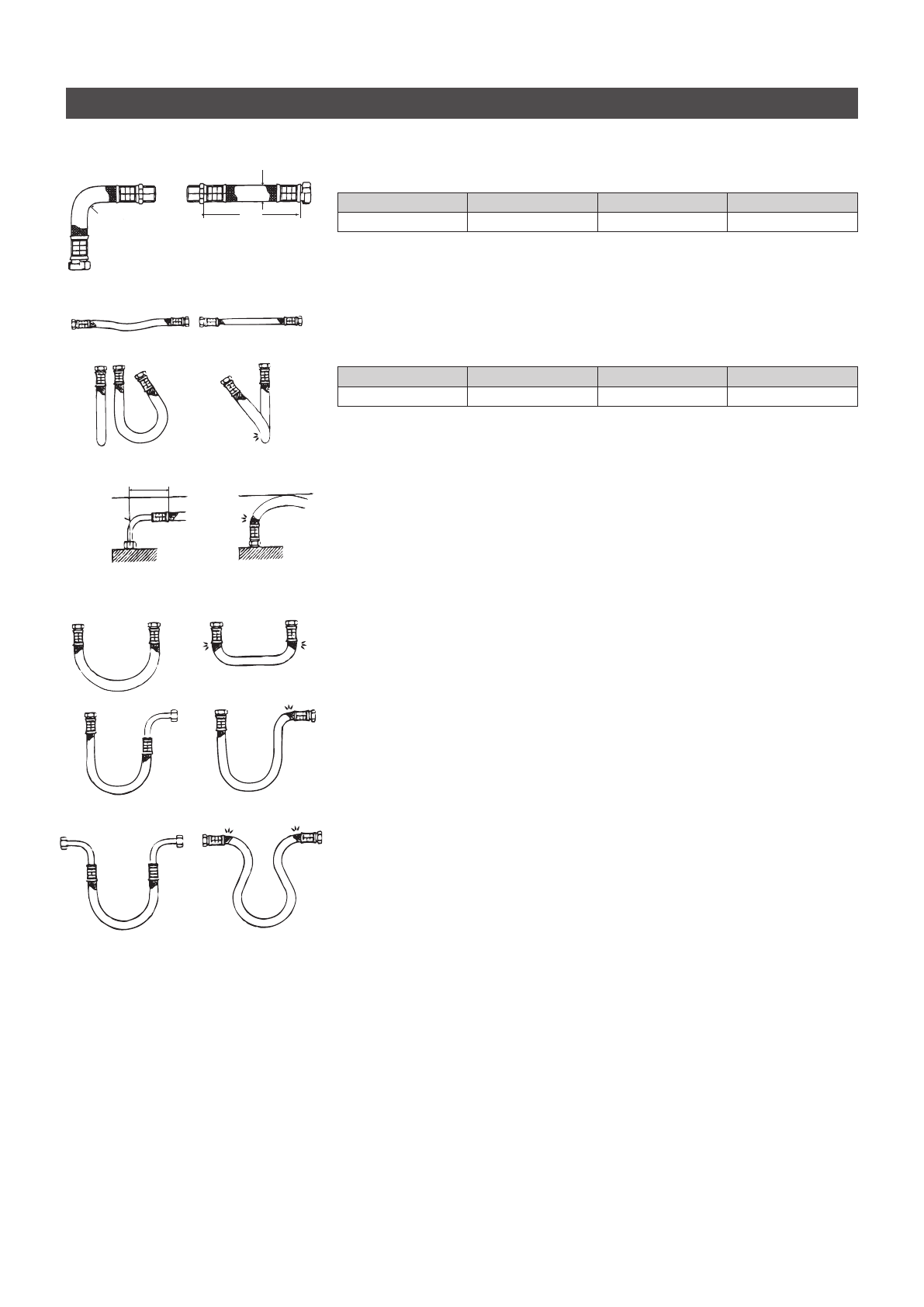

Гибкая подводка
Рекомендации по монтажу
DN шланга
D
внешний
PN
R
мин.
8 мм
12 мм
20 бар
27 мм
Обеспечьте надлежащее равнопотенциальное соединение.
• Радиус изгиба R
мин.
шлангов не должен быть меньше 27 мм. Данное
требование относится в том числе к транспортировке и монтажу прибора.
В случае невозможности соблюдения данного требования следует выбрать
другой способ монтажа, либо использовать соответствующий шланг.
Минимальная длина указана в таблице
L
мин.
L
мин.
α = 90°
L
мин.
α
= 180°
L
мин.
α
= 360°
60 мм
140 мм
180 мм
260 мм
• В случае невозможности избежать изгиба шланга при монтаже, необходимо
использовать шланг достаточной длины, позволяющей не повредить шланга
вследствие залома.
• Длина шланга может изменяться в незначительном диапазоне в результате
воздействия давления и тепла. В связи с чем при монтаже с прямыми
шлангами необходимо предусмотреть небольшой допуск по длине шланга.
• Не перекручивайте и не перегибайте гибкую подводку.
• Проследите за тем, чтобы в ходе монтажа и при эксплуатации шланги не
подвергались воздействию внешних растягивающих и сжимающих сил.
• Жёсткое соединение (с наружной резьбой) не следует затягивать сильнее
после монтажа второго соединения, поскольку это может привести к
повреждению шланга вследствие его скручивания.
• Специалист, выполняющий монтаж подводки, должен проследить за тем,
чтобы все соединения были плотно затянуты.
• Он должен проверить прилагаемые к шлангам уплотнительные материалы на
предмет их пригодности для использования в данном конкретном случае.
R
мин.
D
внешний
правильно
правильно
правильно
X
изгиб
Изгиб
шланга
правильно
неправильно
неправильно
неправильно
неправильно
L
мин.
6. Монтаж
www.clage
-
com.ru
