10

RU

MCX 3..7  SMARTRONIC

®

•  Установите проточный водонагреватель патрубками вверх для прямого подключения

к смесителю.

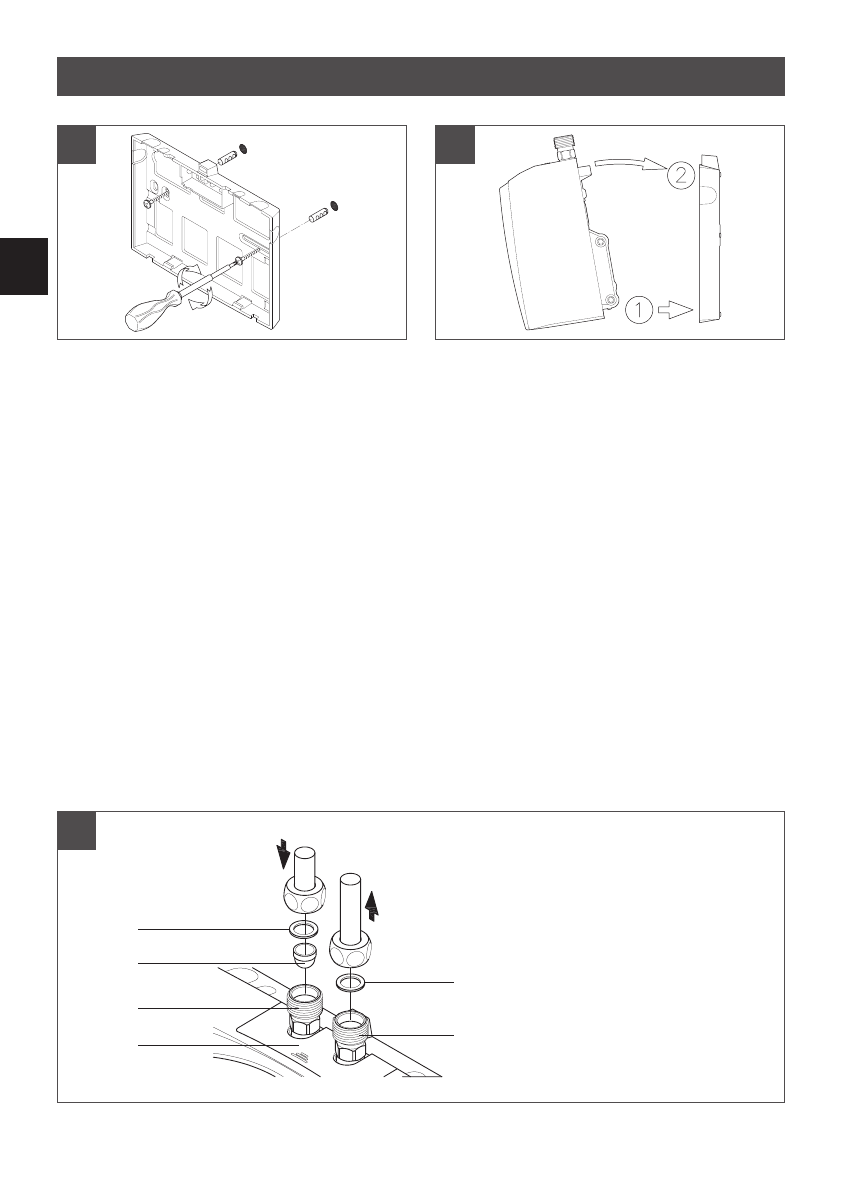

•  Закрепите стенной кронштейн на стене подходящими крепежными деталями (рис. 5).
•  Навесьте прибор на стенной кронштейн и зафиксируйте его в рабочем положении

(рис. 6). Эксплуатация прибора допускается, только если он был надлежащим
образом навешен на стенной кронштейн.

•  Подключение к смесителю (рис. 7): Впускной патрубок (ХВС) обозначен синим цветом

в табличке с паспортными данными (расположенной под крышкой), а выпускной
(ГВС) - красным.

•  Подключите к выпускному патрубку (маркированному красным цветом)

соответствующий шланг или трубопровод от смесителя. Следите за тем, чтобы не
подвергать прибор воздействию механических сил.

•  После монтажа тщательно проверьте все соединения на предмет герметичности и

при необходимости устраните протечки.

•  Для достижения оптимальной струи воды при низком объемном расходе

установите входящий в комплект поставки аэратор на излив смесителя. Аэратор
совместим с имеющимися в продаже смесителями с резьбой M 22 или M 24.

8. Монтаж прибора

7

a

d

a

b

c

e

a.  Прокладка
b.  Сетчатый фильтр
c.  Впускной патрубок (ХВС)
d.  Выпускной патрубок (ГВС)
e.  Крышка с паспортными

данными

5

6
