6
|
Данные о приборе
RU
6 720 608 980 (2010/10)
2.7

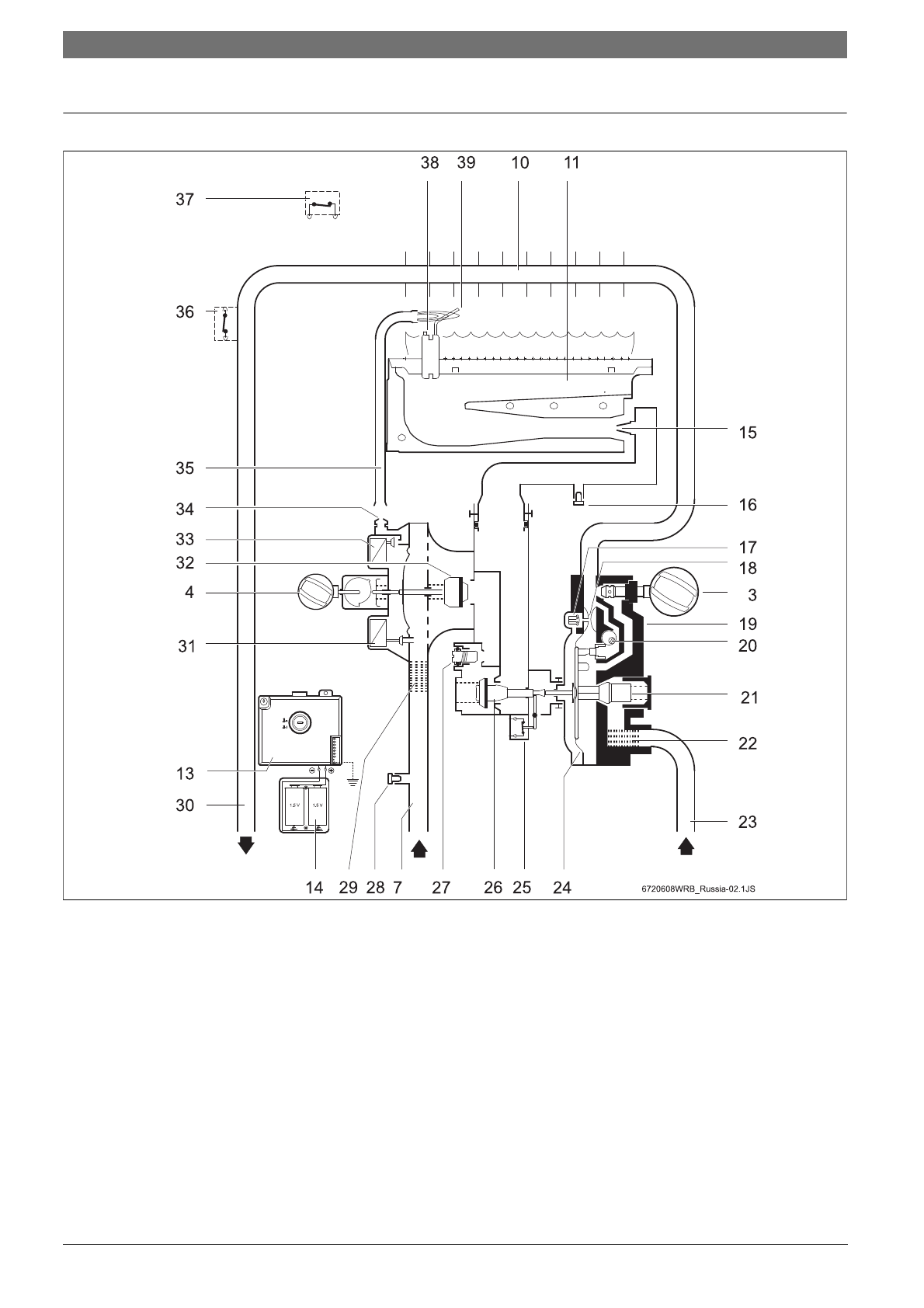

Функциональная схема прибора
Рис 2
Функциональная схема
3
Регулятор температуры/потока
4
Регулятор мощности
7
Входная труба подачи газа
10
Камера сгорания
11
Основная горелка
13
Блок розжига
14
Блок для батареек
15
Форсунка
16
Патрубок для измерения давления перед форсункой
17
Узел инерции розжига
18
Трубка Вентури
19
Блок водяной арматуры
20
Регулировочный конический затвор
21
Регулятор потока воды
22
Водяной фильтр
23
Труба холодной воды
24
Диффузор
25
Микровыключатель
26
Основной газовый вентиль
27
Винт регулировки максимальной подачи газа
28
Патрубок для измерения давления на входе
29
Газовый фильтр
30
Труба горячей воды
31
Клапан с сервоприводом
32
Газовый вентиль
33
Клапан запальника
34
Форсунка запальника
35
Трубка подачи газа для розжига
36
Ограничитель температуры
37
Контроль тяги
38
Запальный электрод
39
Ионизационный контроль пламени
Содержание
- 2 Содержание; Перед вводом прибора в эксплуатацию . . 9
- 3 Пояснения символов и указания по технике безопасности; Пояснения условных обозначений; Знак
- 4 Данные о приборе; Категория, тип и допуск; Модель
- 5 Габаритные размеры; Природный газ; Размеры
- 6 Функциональная схема прибора; Функциональная схема
- 7 Электросхема; Эксплуатация
- 8 Технические характеристики
- 9 Установка батареек; Включить и выключить прибор.
- 10 Регулировка мощности; Рис 11 Опорожнение прибора
- 11 Предписания; Следует соблюдать все местные законодательные
- 12 Монтаж (только для авторизированных фирмой Бош специалистов); Важные указания; Требования к помещению для монтажа
- 13 Температура поверхностей; Монтаж прибора; Рис 13 Подключение водопровода; Прибор; Площадь поперечного сечения для подачи; ВHИMAHИE: Наличие остаточных веществ
- 14 Подключение подачи газа
- 15 Заводская настройка; Рис 14 Точка измерения давления перед форсункой
- 16 производить только уполномоченная; Давление перед форсункой
- 19 Неисправности; Неисправность
- 21 ГАРАНТИЙНЫЙ ТАЛОН
