Монтаж (только для авторизированных фирмой Бош специалистов)
|
13
RU
6 720 608 980 (2010/10)
Все газовые проточные водонагреватели должны
иметь герметичное соединение с соответствующего
диаметра трубами отвода дымовых газов.
Дымоход должен:
проходить вертикально (с малым количеством
или с полным отсутствием горизонтальных
участков);
быть теплоизолированным;
иметь выходное отверстие выше самой высокой
точки крыши.
Для подключения к дымоходу можно использовать
гибкую или жесткую трубу. Принадлежность для
отвода дымовых газов должна быть вставлена в
патрубок защитного коллектора дымовых газов.
Наружный диаметр принадлежности для отвода
дымовых газов должен быть немного меньше
указанного в таблице 4 размера патрубка
защитного коллектора дымовых газов.
На выходном отверстии дымохода должен быть
установлен козырек, защищающий от ветра/дождя
Если эти условия невыполнимы, следует выбрать
другое место монтажа.
Температура поверхностей
Максимальная температура поверхностей прибора за
исключением принадлежностей для отвода дымовых
газов не превышает 85
°C
. Специальные меры по
защите горючих строительных материалов или
встроенной мебели не требуются.
Подача воздуха
В помещении, выбранном для монтажа прибора,
должны иметься достаточно большие отверстия для
подачи воздуха (см. таблицу).
В таблице указаны минимальные требования к
размерам вентиляционных отверстий. В местных
предписаниях могут содержаться иные требования.
5.3
Монтаж прибора
B
Снять поворотную ручку с переключателя объема
воды.
B
Отвинтить крепежные винты кожуха.
B
Слегка потянуть кожух вперед и снять его, двигая
вверх.
B
С помощью прилагаемых в комплекте дюбелей и
стенных крючков вертикально подвесить прибор на
стене.
5.4
Подключение подачи воды
B
Следить за тем, чтобы при подключении не
перепутать место подсоединения водопровода
холодной воды (рис. 13, поз. A - не поставляется с
оборудованием) с местом подсоединения
водопровода горячей воды (рис. 13, поз. B).
B
Водяные трубы подсоединяются к водяной
арматуре
.

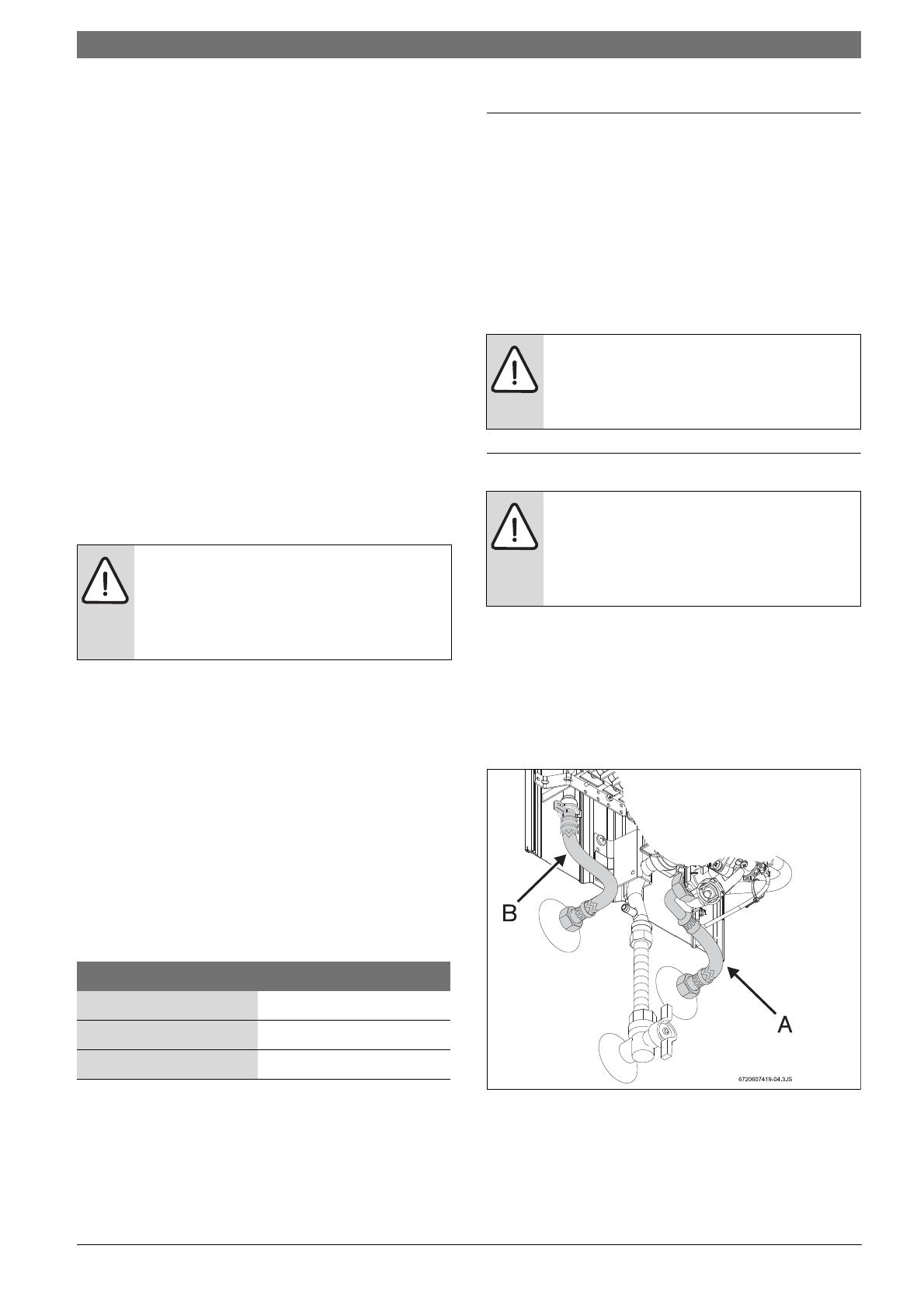

Рис 13 Подключение водопровода
ВHИMAHИE:
Убедиться, что принадлежность для отвода
дымовых газов вошла в патрубок
защитного коллектора дымовых газов до
упора
Прибор
Живое сечение
WR 10-2...
≥
60 см
2
WR 13-2...
≥
90 см
2
WR 15-2...
≥
120 см
2
Таб. 6
Площадь поперечного сечения для подачи
воздуха
ВHИMAHИE:
Никогда не ставить прибор на
водопроводные или газопроводные
патрубки.
ВHИMAHИE: Наличие остаточных веществ
в трубопроводной сети может привести к
повреждению прибора.
B
Промыть трубопроводную сеть для
удаления остаточных веществ.
