8
Соединительная труба к дымоходу
Расположение стабилизатора тяги
Контакты подключения датчика
дымовых газов
Подключение системы дымоудаления
Устройство относится к типу B
11BS
, поэтому продукты сгорания газа должны отводиться наружу при помощи
стабилизатора тяги с датчиком дымовых газов. Во-первых, необходимо установить стабилизатор тяги;
вставить шпонки в соответствующие отверстия на верхней крышке водонагревателя.
Затем подключить кабель к контактам датчика, расположенного на задней стороне стабилизатора тяги.
Подключение к дымовой трубе должно иметь диаметр, соответствующий таблицам технических данных.
Датчик дымовых газов представляет собой термостат с фиксированной настройкой. При перегреве
стабилизатора тяги датчик дымовых газов размыкает контакт, прерывая цепь термопары и, таким образом,
перекрывает поток газа к клапану.
Датчик дымовых газов является обязательным предохранительным устройством, которое останавливает
работу водонагревателя при плохой тяге. Он выключает горелку во избежание распространения продуктов
горения вовне и причинения смертельного вреда людям.

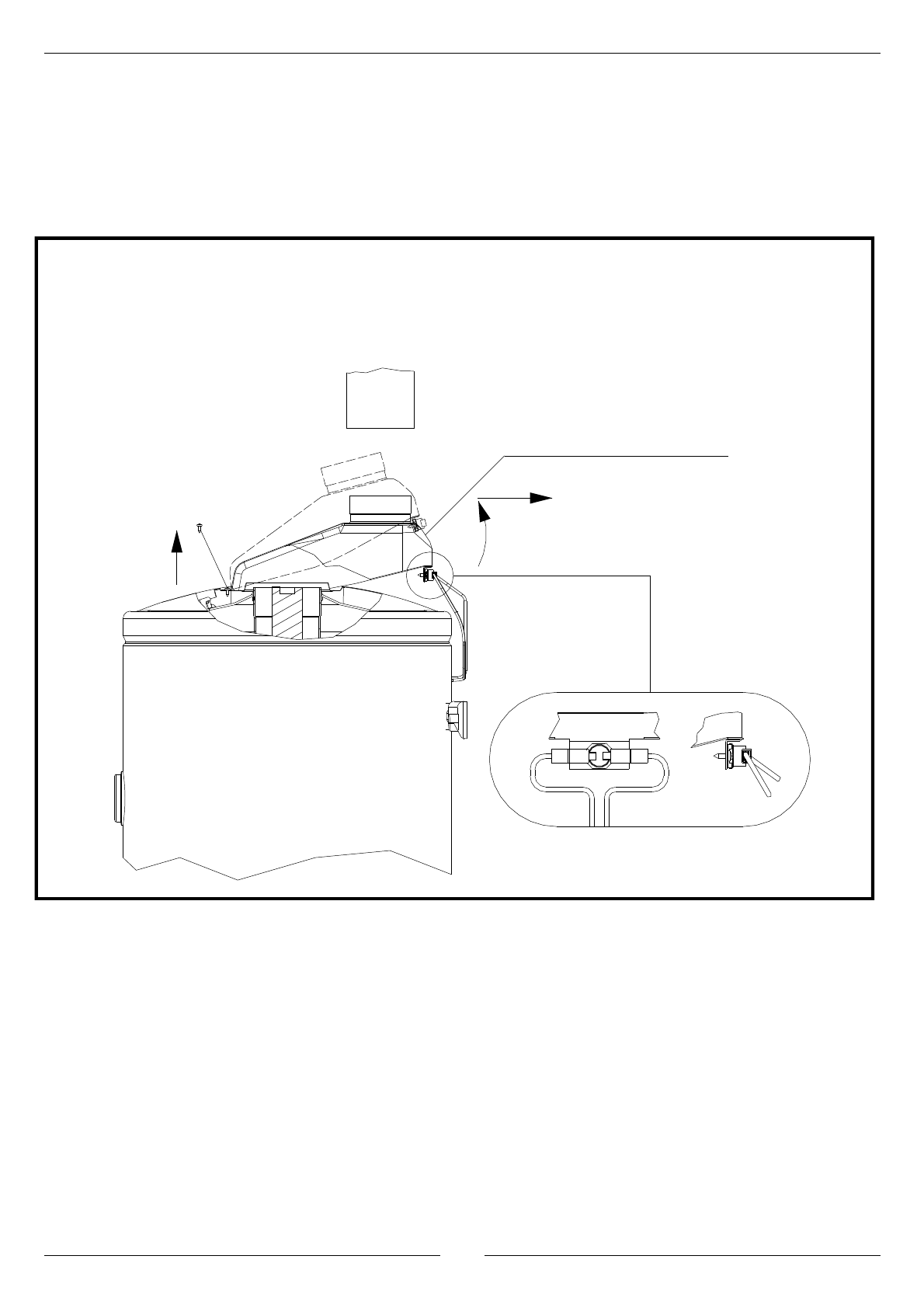

Рисунок 8
Стабилизатор тяги и труба дымоудаления в сборе
Подключение датчика дымовых газов
