Водонагреватели Baxi SAG3 115T / 150T / 190T - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

5

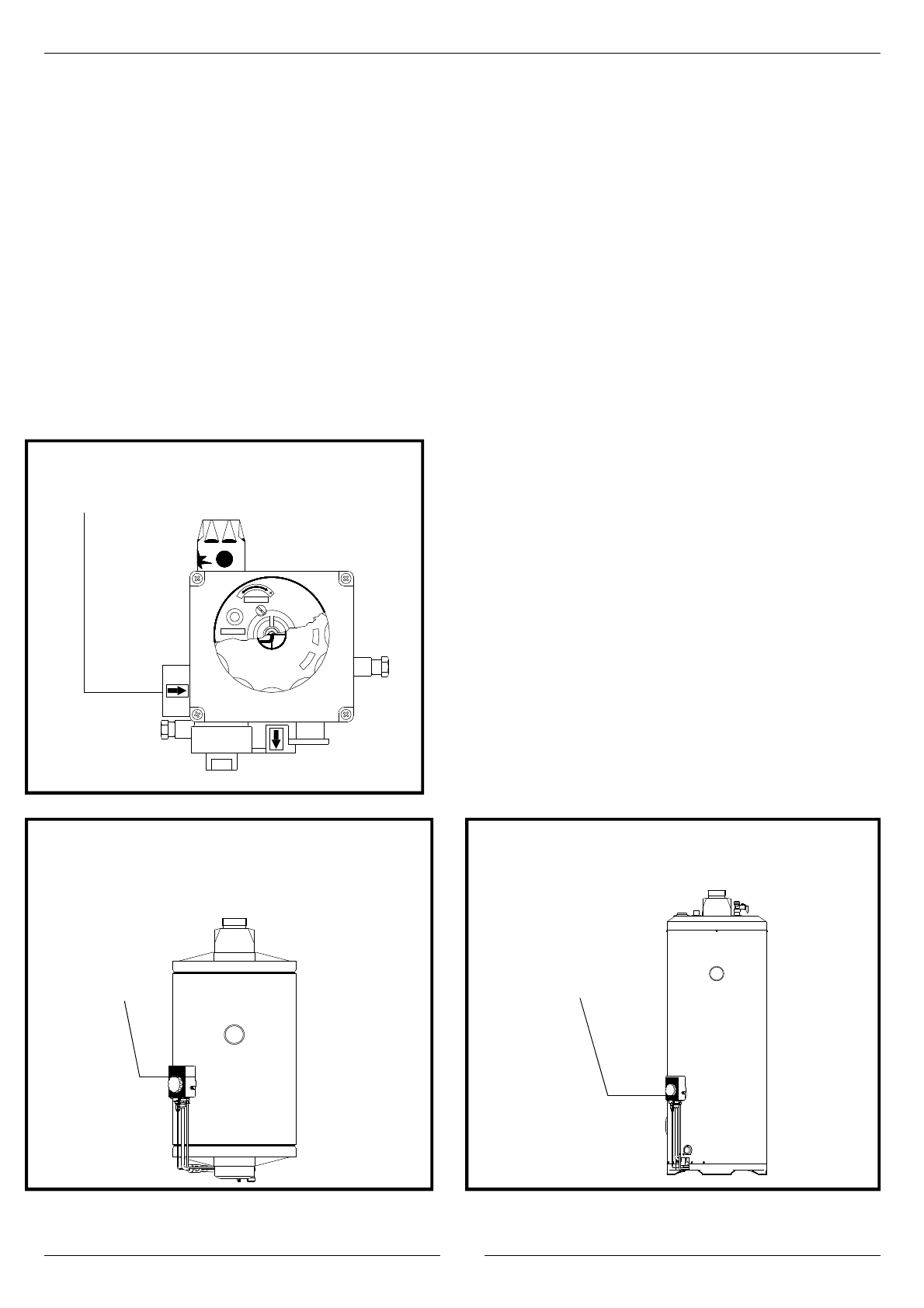

Рисунок 4
Напольный накопительный газовый
водонагреватель
Рисунок 3
Настенный накопительный газовый
водонагреватель
Рисунок 2
Газовый штуцер R ½“ на клапане
Газовый штуцер R ½”
Газовый штуцер
R ½
Подключение газа (рисунки 2-3-4)
Подводка газа должна иметь диаметр R1/2 “ или больше. Если вы решили использовать гибкую подводку,
убедитесь, что она сертифицирована и соответствует нормативам.
Монтаж осуществляется согласно действующему законодательству
.
Перед подключением вам необходимо убедиться, что тип газа в распределительной сети соответствует
типу газа, на котором работает водонагреватель (см. табличку с серийным номером). Если газ отличается,
вам необходимо настроить водонагреватель на другой тип газа (см. Смена типа газа).
По окончании подключения вам необходимо проверить его герметичность. Для этого рекомендуется
использовать специальные приборы для обнаружения утечек. В случае отсутствия такового возможно
применение мыльного раствора. Использование открытого пламени строго запрещено.
3
4
it
5
P.R.ADJ.
-
LPG
No PR.
E
