11

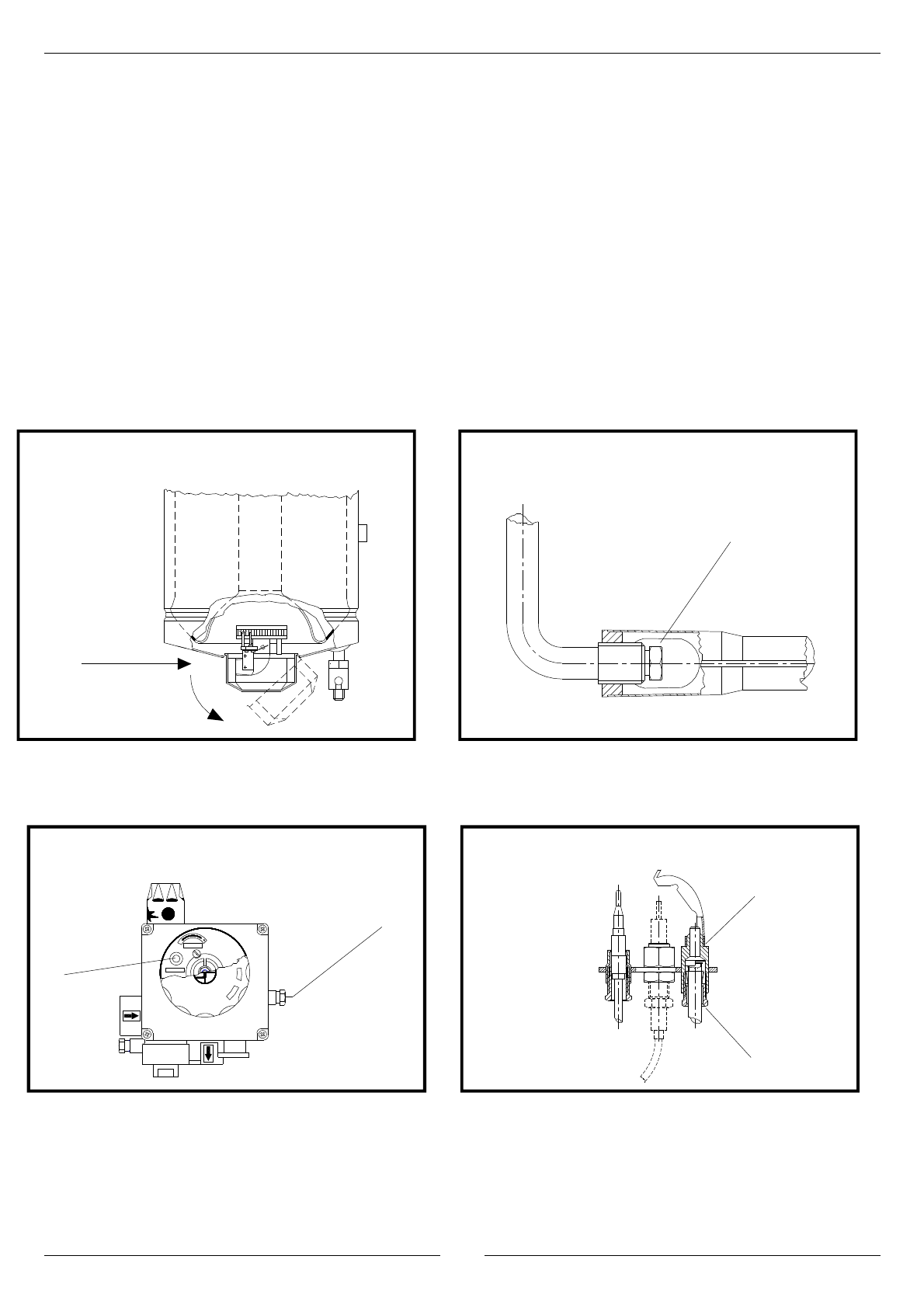

Рисунок 10

Удаление защитной крышки горелки у настенных

моделей

Рисунок 11

Форсунка основной горелки

Рисунок 12

Газовый клапан

Рисунок 13

Пилотная горелка

A

B

3

4

it

5

P.R.ADJ.

-

LPG

No PR.

E

B

A

Смена типа газа

Для  перехода  на  другой  тип  газа,  например,  с  природного  на  LPG  или  наоборот,  необходимо  поменять

форсунки  главной  и пилотной  горелок.  Переход  на  другой  тип  газа  подразумевает перенастройку газового

клапана.  Все  форсунки,  используемые  для  различных  типов  газа,  приведены  в  таблице  форсунок  (см.

стр.3).

Примечание:

После  каждой  смены  типа  газа  оборудование  должно  быть  подвергнуто  функциональной

проверке,  при  этом  необходимо  обновить  дополнительную  табличку  соответственно  выполненному

изменению.

- Замена форсунок

В  напольных  моделях  доступ  к  форсункам  осуществляется  без  демонтажа  каких-либо  деталей.  В

настенных моделях необходимо снять защитную крышку горелок (рис. 10).

При помощи соответствующего ключа отсоедините форсунку основной горелки и замените на подходящую

(рис.11). Задайте давление на форсунках в соответствии с таблицей технических данных (стр.3).

Настройка газового клапана

Снимите пластиковую крышку и рукоятку газового клапана. Отвинтите красную защитную крышку (стр.12 –

поз.А)  Настройте  винт,  который  можно  увидеть  после  удаления  защитной  крышки.  Для  перехода  с

природного  газа  на  LPG  завинтите  винт  по  часовой  стрелке  до  полного  закрытия;  для  перехода  с  LPG  на

природный газ развинтите винт против часовой стрелке на семь или восемь оборотов. Измерьте давление

в форсунках через точку отбора давления (см. рис.12 – поз.В)

.
