Рисунок 4; ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ; Водонагреватель BAXI Premier Plus - Baxi Premier Plus (400-570 л) - Инструкция по эксплуатации - Страница 5

21

Подключение греющего
контура теплообменника.
Подающий и обратный
трубопроводы

С

ливной кран

Выход горячей

воды

В

ход холодной воды

Запорный
клапан

К

онтур рециркуляции

Бронзовый насос
контура рециркуляции

УПРАВЛЯЮЩИЙ ТЕРМОСТАТ

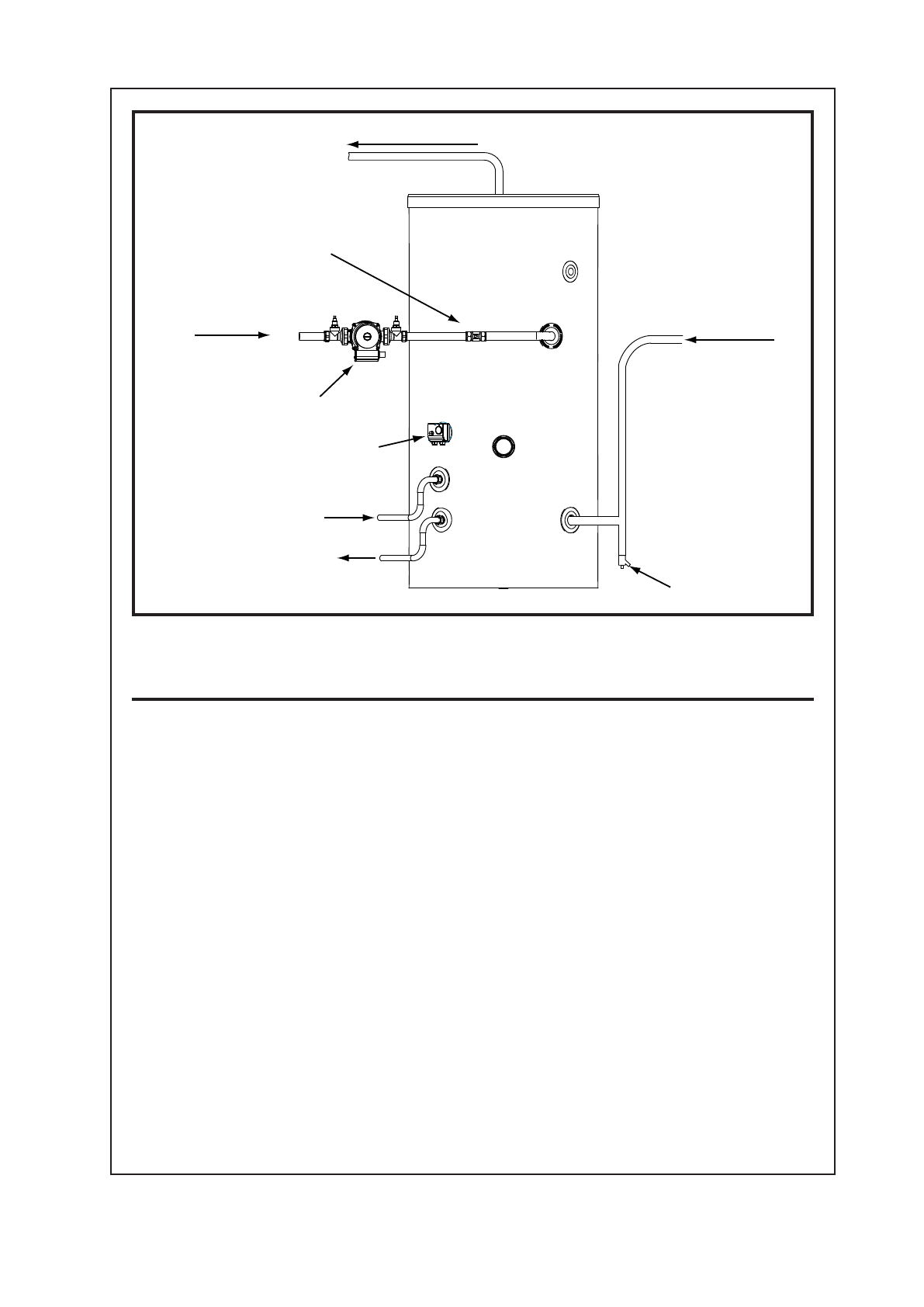

Рисунок 4

4. ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

4.1

Водонагреватель BAXI Premier Plus

 пригоден для использования

с большинством котлов, работающих на газовом или масляном топливе,

при условии, что котел снабжен устройствами для контроля температуры

и защиты от перегрева. При возникновении вопросов проконсультируйтесь

с компанией-производителем котла.

4.2

На выходе горячей воды из котла должен быть установлен насос.

Естественная циркуляция не будет работать из-за особой конструкции первичного

теплообменника. Вентиляционное, установка воздухоотводчика на греющем

контуре вблизи водонагревателя.

4.3  Водонагреватель снабжен управляющим термостатом, предназначенным

для поддержания температуры воды в резервуаре. Термостат должен быть

присоединен через клеммную колодку к устройствам управления первичным

контуром нагрева. Схема электрических подключений дана на рис. 5 и рис. 6

на стр. 6.

4.4  Электрический кабель должен проходить крышку клеммной колодки только

через держатель кабеля, поставляемый в комплекте. Изоляция кабеля

должна плотно охватываться держателем кабеля. Присоединение к клеммной

колодке зависит от принципиальной схемы управления. Образцы подключения

приведены на рис. 7, 8 и 9 (на стр. 6 и 7).
