Рисунок 3 - Baxi Premier Plus (400-570 л) - Инструкция по эксплуатации - Страница 4

20

Подключение греющего
контура теплообменника.
Подающий и обратный
трубопроводы

Расширительный бак

Симметричное
подключение

холодной воды

Клапан сброса

давления

К

лапан снижения

давления

В

о

д

опровод

О

тводная трубка

С

ливной кран

Промежуточное
разливное устройство

Выход горячей

воды

В

ход холодной

воды

3. ПРОКЛАДКА ТРУБ

3.1  См. раздел «Важные требования к установке». Подсоедините клапаны

в порядке, указанном на рис. 3. При установке убедитесь, что клапаны

установлены правильно, согласно отметкам направления движения воды на них.

3.2  К водонагревателю подходят соединения с резьбой 1 дюйм, что позволяет

напрямую подключить входящую трубу внешним диаметром 28 мм.

Соединения имеют резьбу G1 дюйм, которая позволяет при необходимости

использовать входящие фитинги с резьбой G1 дюйм.

3.3  Вход холодной воды помечен СИНИМ ЦВЕТОМ, выход горячей — КРАСНЫМ.

Одним водонагревателем возможно обеспечение сразу нескольких

потребителей, однако при выборе водонагревателя необходимо учитывать

местные условия

3.4  Рекомендуется устанавливать запорный кран на трубе подачи холодной воды

в нагреватель.

3.5  Под нагревателем на входящей водопроводной магистрали необходимо

установить сливной кран. Он должен быть расположен между нагревателем

и запорным клапаном или системой безопасности (см. рис. 3).

3.6  На трубе подачи холодной воды можно установить расширительный бак

контура ГВС (как показано на рис. 3) для предотвращения срабатывания

предохранительного клапана и слива воды при ее расширении. Для данных

размеров водонагревателей рекомендуется использовать расширительный бак

емкостью 35 л.

3.7  На водонагревателе возможно организовать контур рециркуляции. Имеется

соединение для возврата в водонагреватель рециркуляционной воды

(с внутренней G1 дюйм). На этом соединении установлена заглушка, которая

должна быть удалена при подключении рециркуляционной возвратной трубы

(см. рис. 4 на стр. 5).

3.8  Основной (первичный) нагревающий контур должен быть оснащен насосом.

3.9  Подключение основного (первичного) контура теплообменника осуществляется

через выходы 1 дюйм внутренняя резьба

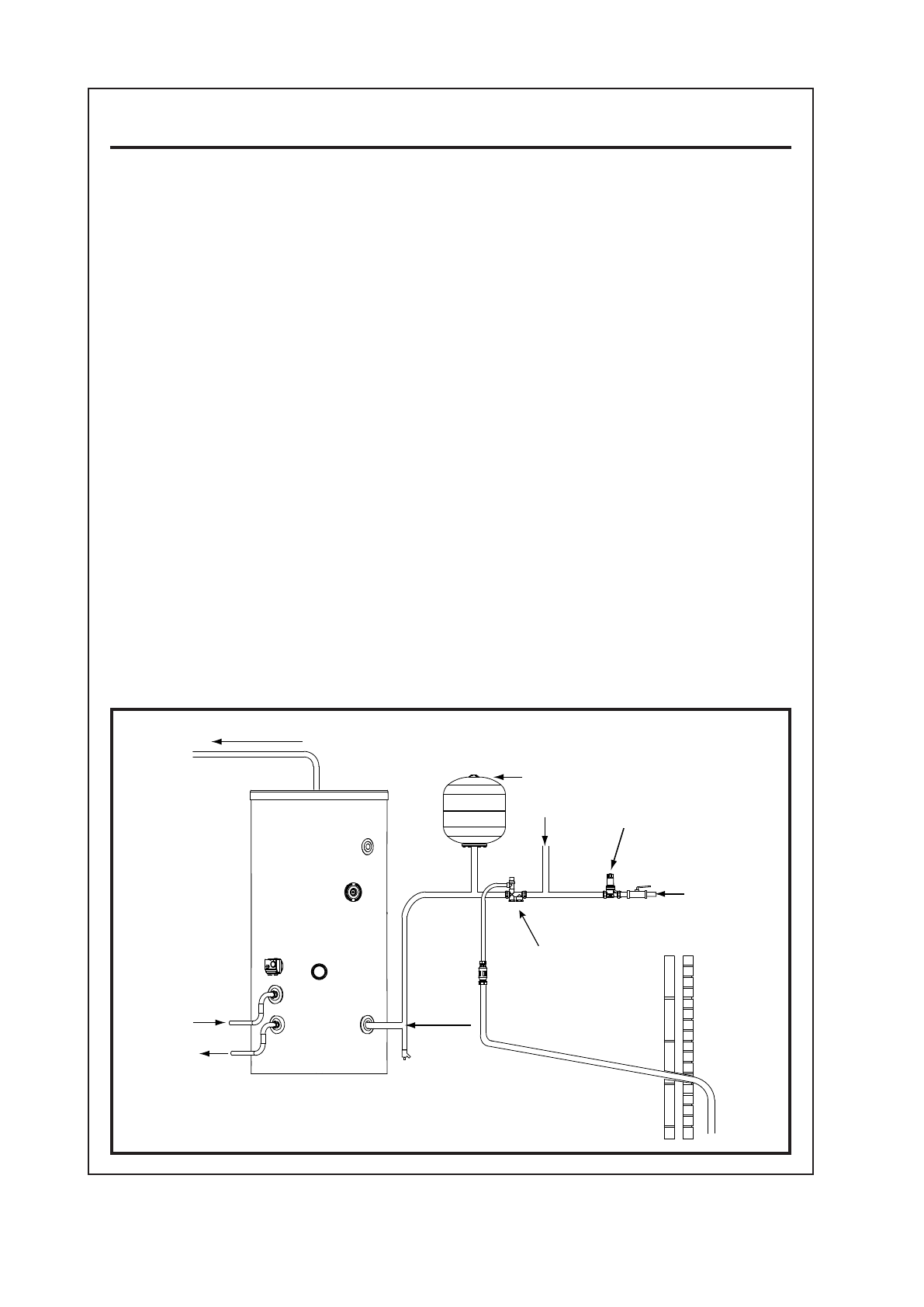

Рисунок 3
