Руководство для технического персонала

12

1

– соленоид газового узла;

2

– датчик температуры горячей воды;

3

– патрубок подвода газа;

4

– дисплей;

5

– патрубок вывода горячей

воды;
6

– микропереключатель (датчик протока воды);

7

– клапан слива воды;

8

– патрубок подвода холодной воды;

9

– отсек батарейный;

10

– стабилизатор воды;

11

– мембрана и шток водяного узла;

12

– горелка;

13

– электрод ионизации;

14

– электроды розжига;

15

– теплообменник;

16

– коллектор отвода сгоревших газов;

17

– датчик защиты от перегрева отводящихся

газов;
18

– датчик защиты от перегрева воды;

19

– модуль электроники;

20

– штуцер проверки давления газа;

21

– узел водогазовый;

22

–регулятор расхода воды;

23

– регулятор расхода газа;

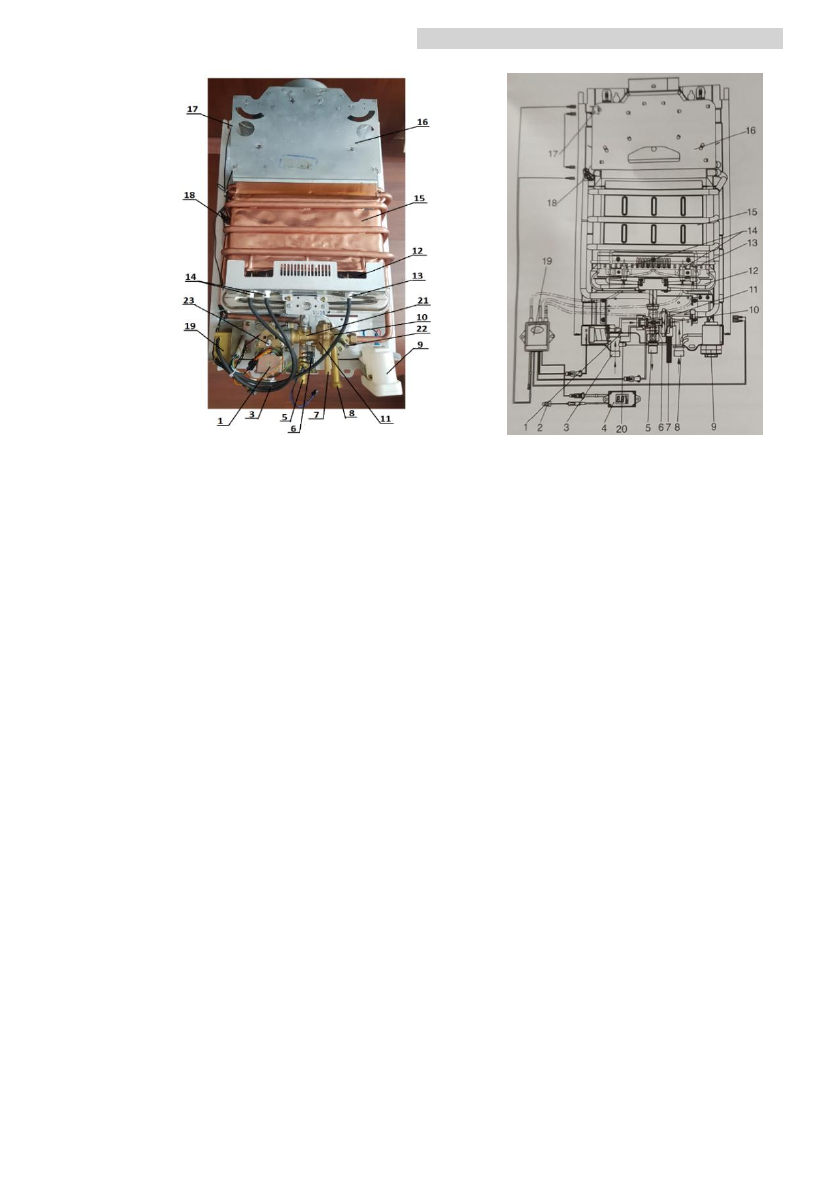

Рис.7  – Вид аппарата без облицовки                        Рис.8 – Функциональная схема аппарата

8.2.

Работа аппарата

8.2.1.

Функциональная схема аппарата приведена на рис. 8

8.2.2.

При начале протекания воды через узел водогазовый 21 (Рис.8) штоком мембраны 11 открывается клапан

газовый,  и  замыкаются  контакты  микропереключателя  6,  после  чего  модулем  19  начинают  подаваться  импульсы  тока
высокого  напряжения  на  свечи  14  и  открывается  клапан  электромагнитный.  Розжиг  горелки  12  происходит  от  искровых
разрядов  между  электродом  свечи  и  насадком  секции  горелки.  Далее  работа  горелки  контролируется  датчиком  наличия
пламени.

8.2.3.

Регулятором  расхода  воды  22  регулируется  количество  и  температура  воды,  выходящей  из  аппарата:

поворот  регулятора  против  часовой  стрелки  увеличивает  расход  и  снижает  температуру  воды,  поворот  регулятора  по
часовой  стрелке  уменьшает  расход  и  увеличивает  температуру  воды.  Положение  регулятора  также  определяет  расход
воды, при котором происходит включение и выключение аппарата.

8.2.4.

Регулятором  расхода  газа  23  регулируется  количество  газа,  поступающего  в  горелку  для  получения

требуемой  температуры  воды  при  ее  установленном  расходе:  поворот  регулятора  против  часовой  стрелки  увеличивает
расход газа и температуру воды; поворот регулятора по часовой стрелке уменьшает расход газа и температуру воды.

8.2.5.

При  прекращении  протекания  воды  или  при  уменьшении  ее  расхода  до  значения  менее  2,5...5,0  л/мин   (в

зависимости  от  положения  регулятора  расхода  воды  22)  размыкаются  контакты  микропереключателя  6  и  закрываются
электромагнитный и газовый клапаны. Горелка гаснет.

8.2.6.

Аппарат оснащен устройствами безопасности, обеспечивающими:

-

доступ газа к горелке только при наличии протока воды;

-

прекращение подачи газа в горелку при ее погасании;

-

отключение аппарата при отсутствии тяги в дымоходе;

-

отключение аппарата при нагреве воды свыше 85 °С;

-

отключение аппарата при прекращении электропитания.
