3.

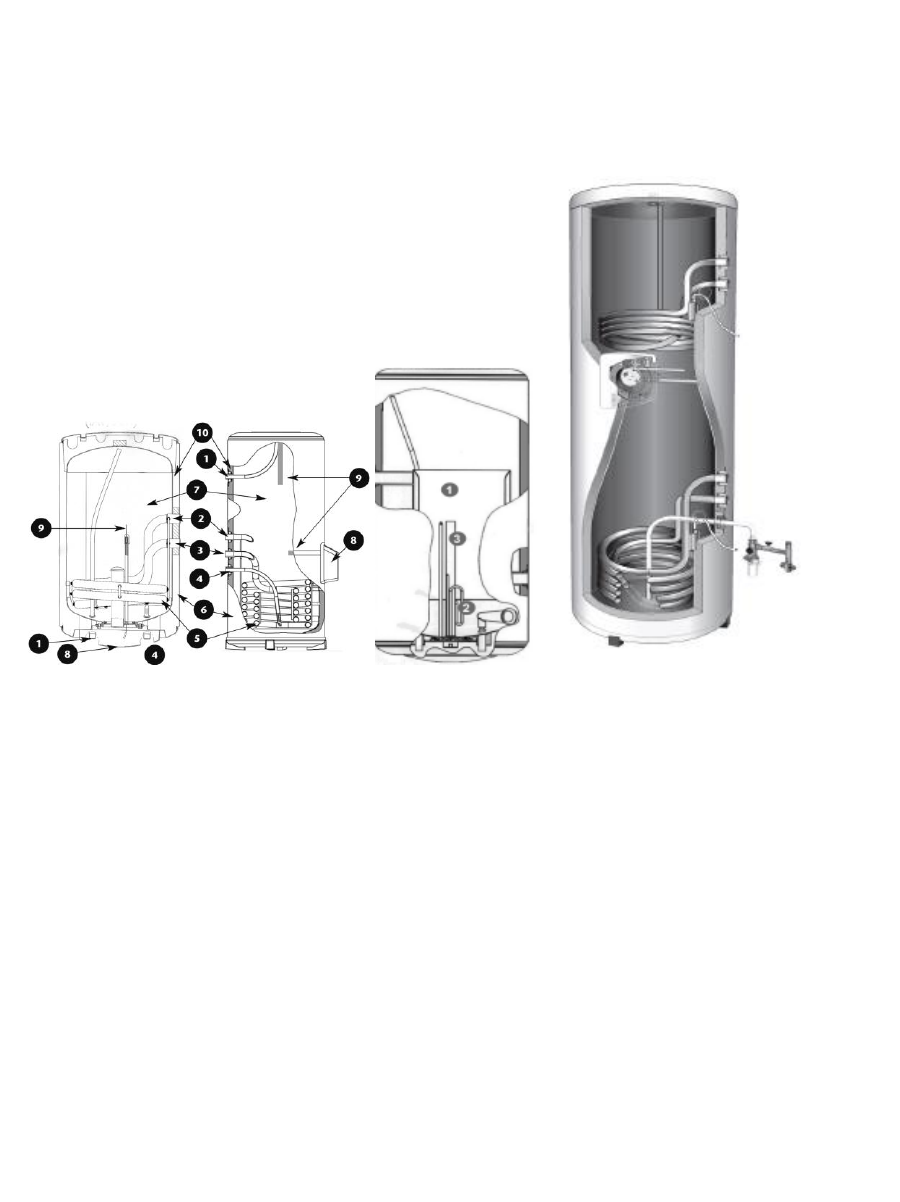

Конструкция водонагревателей
Навесной стационарный Duotherm Стационарный с 2 теплообменниками
1. Теплообменник
(цилиндрический)
2. ТЭН
3. Магниевый анод
1. Забор горячей воды
2. Вход теплообменника
3. Выход теплообменника
4. Подача холодной воды
5. Трубчатый теплообменник
6. Внешний корпус
7. Внутренний бак с эмалевым покрытием
8. Защитная крышка
9. Магниевый анод
10. Слой пенополиуретана
Содержание
- 2 СОДЕРЖАНИЕ
- 3 Назначение
- 4 Основные типы водонагревателей
- 5 Конструкция водонагревателей
- 6 Структура изделия; Условия эксплуатации
- 7 Технические характеристики
- 8 Технические характеристики моделей косвенного нагрева; – водонагреватель с 2-мя теплообменниками.
- 9 Технические характеристики моделей комбинированного нагрева
- 11 Крепление; Подключение водонагревателя к контуру, передающему тепло
- 13 . Подключение к системе водоснабжения
- 16 Схема электрическая для моделей Duoterm
- 17 Сервисное обслуживание водонагревателя; Указания по технике безопасности.
- 20 Причины возможных неисправностей и способы их устранения; Уполномоченное изготовителем лицо:; Гарантийные обязательства; две цифры
- 22 Учет работ по техническому обслуживанию и гарантийному ремонту; возникновения пожара.
