режим работы водонагревателя; при этом происходит минимизация тепловых потерь и экономия электроэнергии. Достигнув
установленной температуры, термостат выключает электропитание. При этом нагревание воды прерывается. Подключение,
ремонт и ревизия электрической сети должны производить только квалифицированные специалисты. ВНИМАНИЕ!
В цепь электропитания необходимо вставить автоматический выключатель с током отсечки, равным 16 А (для нагревательных
элементов мощностью 2400 Вт) та 25 А (для нагревательных элементов мощностью 3300 Вт).
Корпус водонагревателя должен быть заземлен.
Общая мощность нагревательного элемента от 2400 до 3300 Вт – сечение кабеля CU (медь) – 2,5 мм2,
Al (алюминий) – 4,0 мм2.
При подключении моделей 75 VM COMBI steatite – 200 VM COMBI steatite к сети питания 400 В, для управления насосом
необходимо приобрести терморегулятор, который не входит в комплект поставки.
Кабель подключается к щитку электропитания квартиры, чтобы не перегружать существующую проводку.
Соединение электрического питания и элементов управления осуществляется через клеммную колодку:

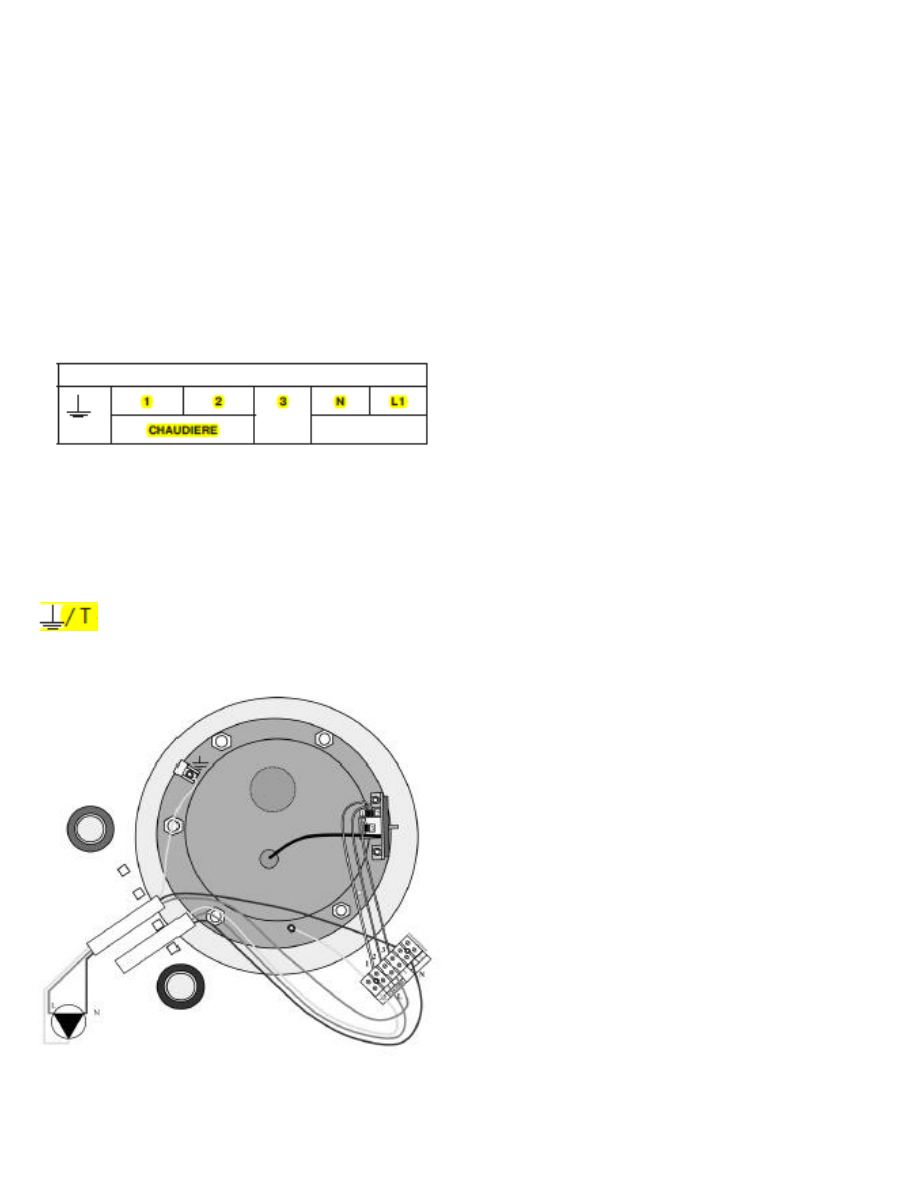

11.1. Схема электрическая для моделей IWH 75 L VM indirect – IWH 200 L VM indirect и IWH 200 L Floor standing Indirect – IWH
300 L Floor standing Indirect
Клеммы подключения:
- заземление
/ L - фаза питания насоса снаитарной воды
N - ноль питания насоса санитарной воды
Кабель питания насоса
