11.3.

Схема электрическая для моделей 200 L Floor standing COMBI - 300 L Floor standing COMBI

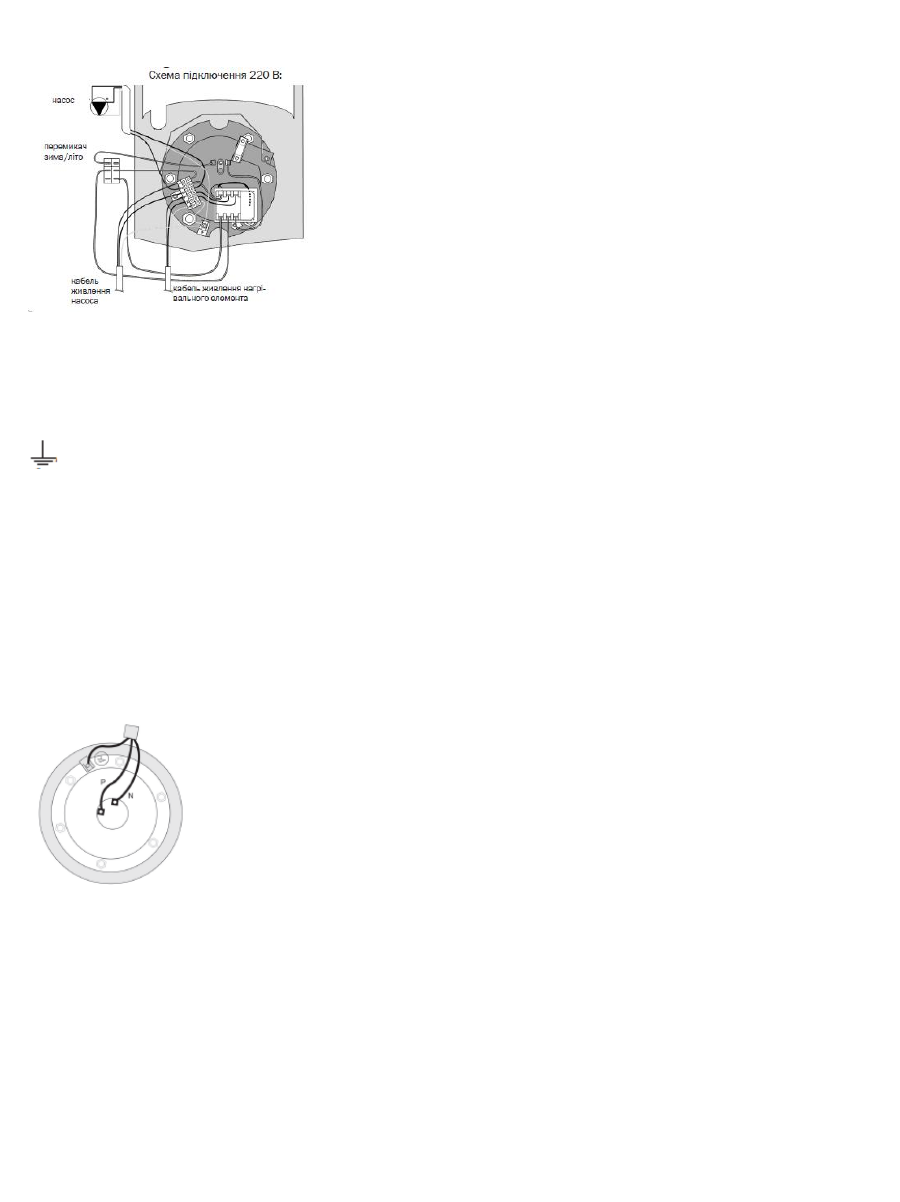

Схема подключения 220 В:
Насос. Переключатель зима/лето. Кабель питания насоса. Кабель питания нагревательного элемент

Клеммы подключения:

/ Т –

заземление

L

–

фаза питания нагревательного элемента

N

–

ноль питания нагревательного элемента

1

–

фаза питания насоса санитарной воды

3

–

ноль питания насоса санитарной воды


ВНИМАНИЕ!
Не допускается внесение изменений в электрическую схему
Нагревательного элемента!

11.4. Схема электрическая для моделей Duoterm

Клеммы подключения:

/ Т –

заземление P – фаза питания нагревательного элемента N – ноль питания нагревательного элемента

12. Введение водонагревателя в эксплуатацию

1. Проверьте правильность подключения всех узлов, агрегатов, арматур.
2. Проверьте наличие предохранительного клапана, редуктора давления на патрубке подачи холодной воды и
автоматического выключателя в цепи электропитания.
3. Наполнение водонагревателя холодной водой, проверка соединений.
