IT

8

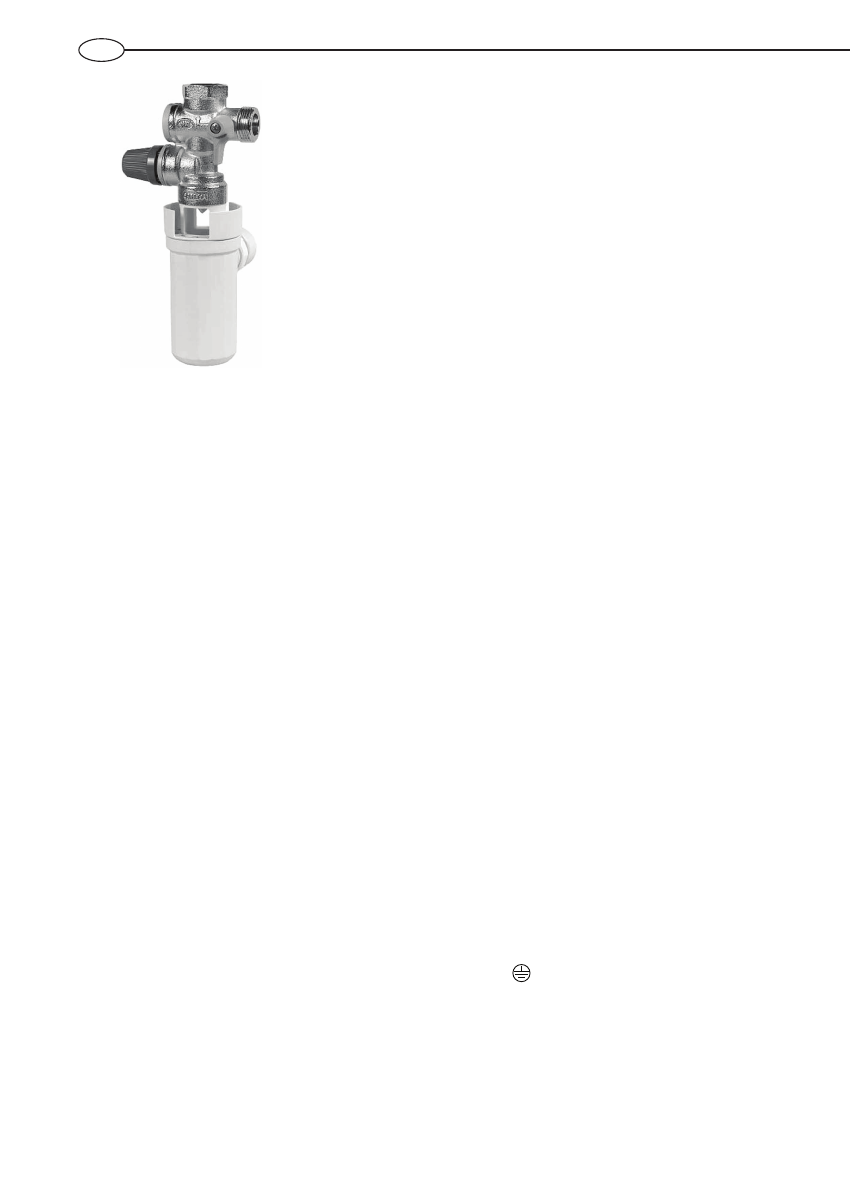

I codici per questi accessori sono:
- Gruppo di sicurezza idraulico 1/2”

Cod. 877084

(per prodotti con tubi di entrata con diametri 1/2”)

- Gruppo di sicurezza idraulico 3/4”

Cod. 877085

(per prodotti con tubi di entrata con diametri 3/4”)

- Gruppo di sicurezza idraulico 1”

Cod. 885516

(per prodotti con tubi di entrata con diametri 1”)

- Sifone 1”

Cod. 877086

È vietato interporre qualunque dispositivo di intercettazione (valvole, rubinetti, etc.) tra il dispositivo di sicurezza

e lo scaldacqua stesso.

L’uscita di scarico del dispositivo deve essere collegata ad una tubazione di scarico con un diametro almeno

uguale a quella di collegamento dell’apparecchio, tramite un imbuto che permetta una distanza d’aria di minimo

20 mm con possibilità di controllo visivo. Collegare tramite flessibile, al tubo dell’acqua fredda di rete, l’ingresso

del gruppo di sicurezza, se necessario utilizzando un rubinetto di intercettazione (

D

 fig. 1). Prevedere inoltre, in

caso di apertura del rubinetto di svuotamento un tubo di scarico acqua applicato all’uscita (

C

 fig. 1).

Nell’avvitare il gruppo di sicurezza non forzarlo a fine corsa e non manomettere lo stesso.

Nel caso esistesse una pressione di rete vicina ai valori di taratura della valvola, è necessario applicare un

riduttore di pressione il più lontano possibile dall’apparecchio. Nell’eventualità che si decida per l’installazione

dei gruppi miscelatori (rubinetteria o doccia), provvedere a spurgare le tubazioni da eventuali impurità che po-

trebbero danneggiarli.

Collegamento a “scarico libero”

Per questo titpo di installazione è necessario utilizzare appositi gruppi rubinetteria ed effettuare il collegamento come

indicato nello schema in fig. 2. Con tale soluzione lo scaldacqua può funzionare a qualsiasi pressione di rete e sul

tubo di uscita, che ha la funzione di sfiato, non deve essere collegato nessun tipo di rubinetto.

Collegamento elettrico

È obbligatorio, prima di installare l’apparecchio, effettuare un controllo accurato dell’impianto elettrico verificandone la

conformità alle norme di sicurezza vigenti, che sia adeguato alla potenza massima assorbita dallo scaldacqua (rife-

rirsi ai dati di targa) e che la sezione dei cavi per i collegamenti elettrici sia idonea e conforme alla normativa vigente.

Il costruttore dell’apparecchio non è responsabile per eventuali danni causati dalla mancanza di messa a terra

dell’impianto o per anomalie di alimentazione elettrica.

Prima della messa in funzione controllare che la tensione di rete sia conforme al valore di targa degli apparecchi.

Sono vietate prese multiple, prolunghe o adattatori.

È vietato utilizzare i tubi dell’impianto idraulico, di riscaldamento e del gas per il collegamento di terra dell’apparec-

chio. Se l’apparecchio è fornito di cavo di alimentazione, qualora si renda necessaria la sua sostituzione, occorre

utilizzare un cavo delle stesse caratteristiche (tipo H05VV-F 3x1 mm

2

, diametro 8,5 mm). Il cavo di alimentazione

(tipo H05VV-F 3x1 mm

2

, diametro 8,5 mm) deve essere introdotto nell’apposito foro (

F

 Fig. 3) situato nella parte

posteriore dell’apparecchio e fatto scorrere fino a fargli raggiungere i morsetti del termostato (

M

 Fig. 6).

Per l’esclusione dell’apparecchio dalla rete deve essere utilizzato un interruttore bipolare rispondente alle norme

nazionali vigenti (apertura contatti di almeno 3 mm, meglio se provvisto di fusibili).

La messa a terra dell’apparecchio è obbligatoria e il cavo di terra (che deve essere di colore giallo-verde e più lungo

di quelli delle fasi) va fissato al morsetto in corrispondenza del simbolo   (

T

 Fig. 6).

Se l’apparecchio non è fornito di cavo di alimentazione, la modalità di installazione deve essere scelta tra le se-

guenti:

-   collegamento alla rete fissa con tubo rigido (se l’apparecchio non è fornito di fermacavo), utilizzare cavo con

sezione minima 3x1 mm

2

;

-   con cavo flessibile (tipo H05VV-F 3x1 mm

2

, diametro 8,5 mm), qualora l’apparecchio sia fornito di fermacavo.

Collaudo ed accensione dell'apparecchio

Prima di accendere l'apparecchio, effettuare il riempimento con l’acqua di rete.
