LAY-OVER DECOR PANEL INSTALLATION GUIDE

•

Weight of the overlay panel should not exceed 10 kilograms.

•

It  is  important  to  ensure  that  all  drilled  holes  are  drilled  to  the  correct  depth  (7mm)  in  order  to
avoid splits in the wood when hardware is installed.

•

Drill the handle installation holes in the overlay panel according to the handle y ou are planning
to use.

•

If  reusing  the  handles  came  with  the  unit,  drill  two  holes  with  holes  distance  490mm  and
diameter 5mm in the overlay panel.

IMPORTANT:

Failure  to  respect  the  ventilation  openings  will  cause  the  appliance  to  overheat,

which  could  result  in  serious  damage  to  the  product  that  would  NOT  be  covered  by  the
manufacturer's warranty.

EN

¡

ATTENTION!

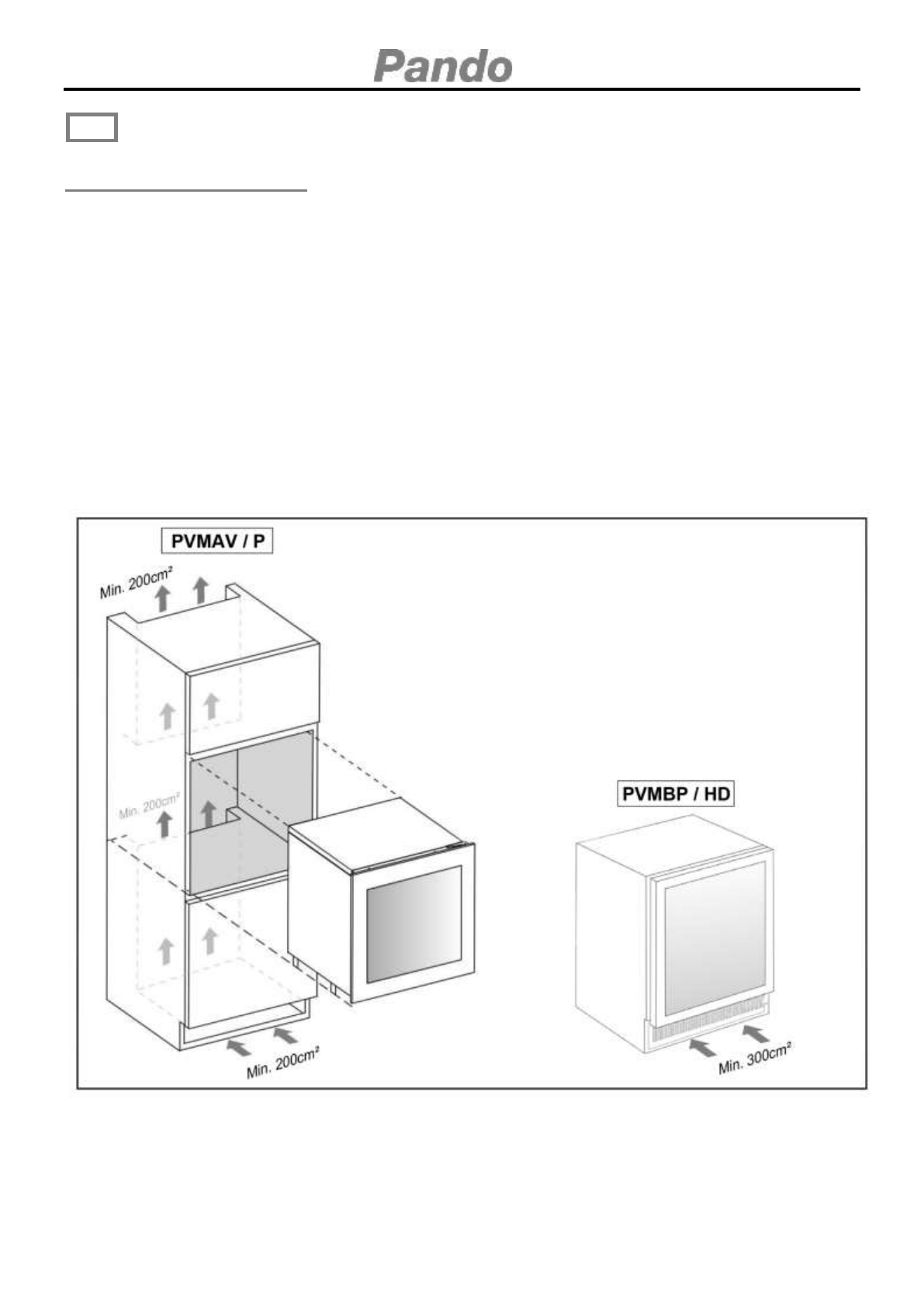

PVMAV  /  PVMAVP  MODELS:

When  paneling  the

wine cabinette door, the front ventilation is lost and
the  furniture  must  be  provided  with  a  minimum
rear ventilation of 200cm².

PVMBP  /  PVMBP-HD  MODELS:

Leave  the  front

ventilation of at least 300cm² free.

Please  refer  to  the  installation  manual  for  fitting
dimensions.

screws flush with the panel.

26).

Then  attach  the  handle  to  the  overlay  panel  by  using  the  flat  head  screws  and  drive  the

Depending on the wine cellar model prepare the overlay panel to the dimensions shown

(p.20-

Door Panel Preparation
