Aparatos de extracción

123

Con motor integrado o sin motor para
combinar con GB 032/052/053.

AW 540 191

1.610 €

Acero inoxidable, 90 cm.
Evacuación exterior/recirculación.

AW 540 121

1.765 €

Acero inoxidable, 120 cm.
Evacuación exterior/recirculación.

AW 541 190

1.610 €

Aluminio, 90 cm.
Evacuación exterior/recirculación.

AW 541 120

1.765 €

Aluminio, 120 cm.
Evacuación exterior/recirculación.

AW 542 191

1.435 €

Acero inoxidable, 90 cm.
Evacuación exterior/recirculación.
Sin motor.

AW 542 121

1.600 €

Acero inoxidable, 120 cm.
Evacuación exterior/recirculación.
Sin motor.

AW 540 150

2.000 €

Acero inoxidable, 150 cm.
Evacuación exterior/recirculación.

El precio no incluye el conducto de
evacuación.

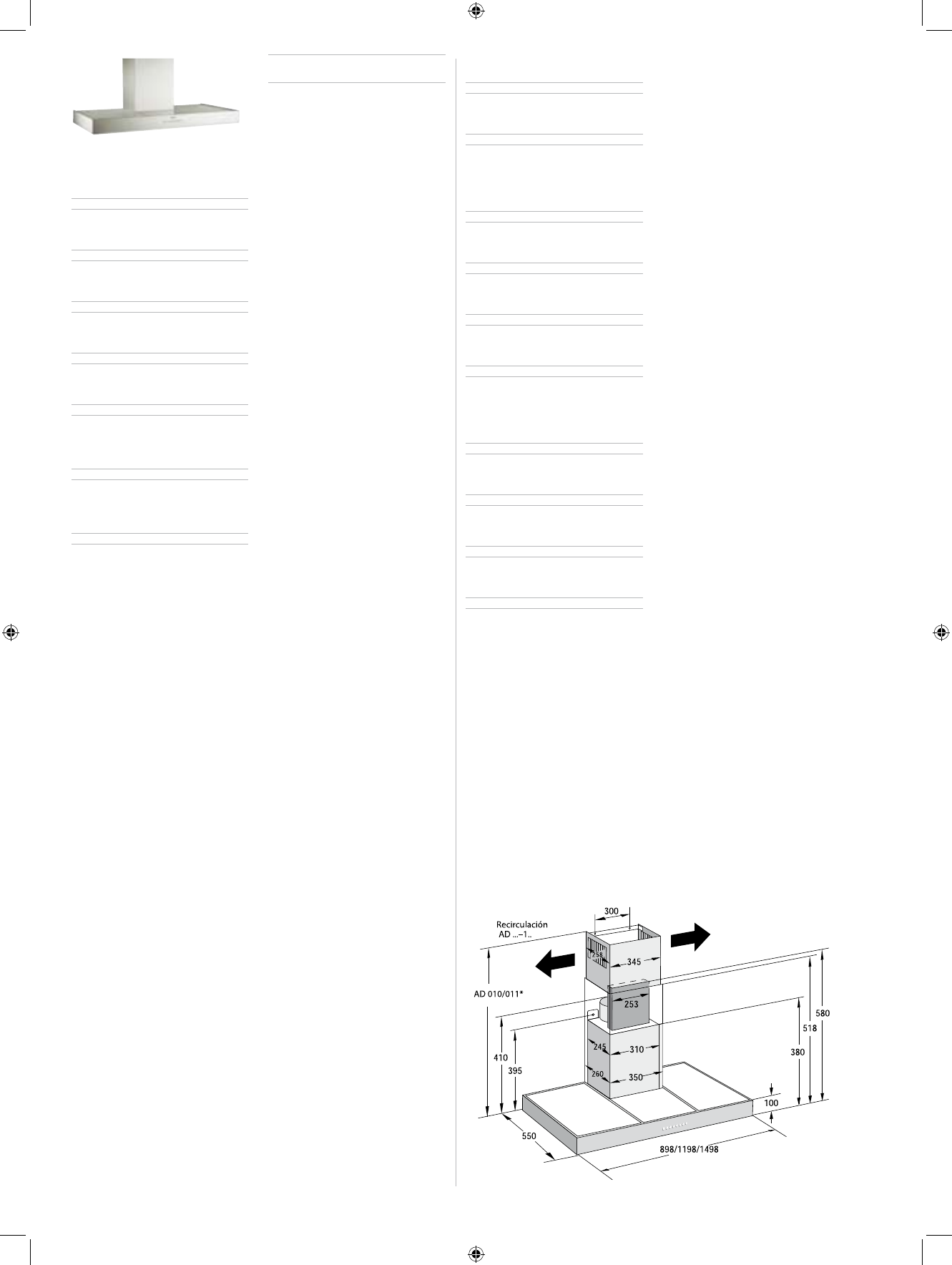

Campana decorativa de pared

AW 540/AW 541/AW 542/AW 543

-   Simplicidad de las líneas geométri-

cas.

-   Evacuación exterior o recirculación.

Datos de rendimiento
Anchura: 90/120 cm.

Capacidad de extracción según
DIN EN 61591:
Evacuación: 740 m

3

/h.

Recirculación: 470 m

3

/h.

Potencia sonora con tubo Ø 150 mm
según DIN EN 60704:
Evacuación: 57 dB (re 1 pW).
Recirculación: 66 dB (re 1 pW).

Presión sonora con tubo Ø 150 mm:
Recirculación: 44 dB (A).

Anchura: 150 cm.

Capacidad de extracción según
DIN EN 61591:
Evacuación: 800 m

3

/h.

Recirculación: 490 m

3

/h.

Potencia sonora con tubo Ø 150 mm
según DIN EN 60704:
Evacuación: 63 dB (re 1 pW).
Recirculación: 73 dB (re 1 pW)

Presión sonora con tubo Ø 150 mm:
Recirculación: 49 dB (A).

Prestaciones

3 niveles de intensidad más nivel
intensivo.
Ventilación a intervalos.
Desconexión retardada.
Indicador de saturación de filtros.
Filtros metálicos en acero inoxidable
lavables en el lavavajillas.
Iluminación halógena graduable 3 x 20 W.


Precauciones de montaje

Colocar el enchufe en el área de
cobertura del tubo de evacuación.
Distancia mínima entre la placa de
cocción a gas y la campana de
70 cm.
Distancia mínima entre la placa eléctri-
ca y la campana de 60 cm.
Peso: 24-40 kg.
Cable de conexión para las campanas
con motor exterior incluido en el
embalaje.


Características técnicas

Potencia absorbida: 280 W.
Cable de conexión de 1,2 m con
enchufe tipo Schuko.

Para realizar un cálculo exacto de la
capacidad de extracción del aparato en
las condiciones definidas en su proyec-
to, se recomienda utilizar el Software de
Cálculo RODUN

®

, disponible para todos

los aparatos de extracción en
www.gaggenau.com

Accesorios

KF 001 010

40 €

Filtro de carbón activo para recircula-
ción.

AR 041 150

52 €

Conducto flexible de aluminio ø 150 mm
de máximo 3,5 m de longitud.

Evacuación al exterior:

AD 010 012

140 €

Conducto en acero para techos de
2,25 a 2,64 m.

AD 010 022

190 €

Conducto en acero para techos de
2,64 a 3,02 m.

AD 011 012

140 €

Conducto en metalizado-aluminio para
techos de 2,24 a 2,63 m.

AD 011 022

190 €

Conducto en metalizado-aluminio para
techos de 2,63 a 3,02 m.

Recirculación:

AD 010 112

180 €

Conducto en acero para techos de
2,35 a 2,63 m.

AD 010 122

240 €

Conducto en acero para techos de

2,63 a 3,02 m.

AD 011 112

180 €

Conducto en metalizado-aluminio para
techos de 2,35 a 2,63 m.

AD 011 122

240 €

Conducto en metalizado-aluminio para
techos de 2,63 a 3,02 m.

Las alturas de techo indicadas para los
conductos se refieren a una distancia
entre el suelo y el borde inferior de la
campana de 1,60 m.

*Evacuación al exterior:

AD 010/011 012 = 650–1.040 mm
AD 010/011 022 = 1.040–1.420 mm

Recirculación:

AD 010/011 112 = 760–1.040 mm
AD 010/011 122 = 1.040–1.420 mm
