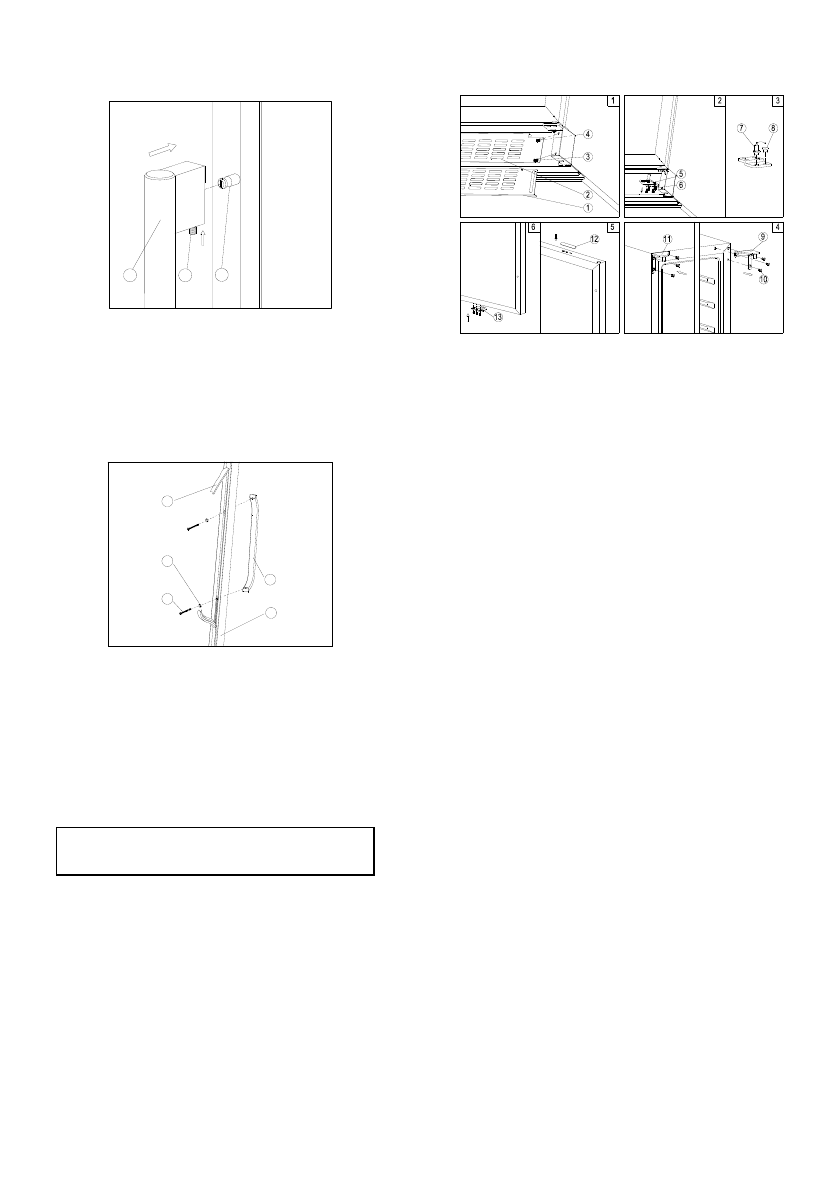

DESIGN 1

–

1

2

3

Locate the handle

○

,1 over the fixing pins

○

,3 of

the door and using the supplied allen key, tighten

the securing grub screws

○

,2 to fix the handle.

DESIGN 2

–

1

2

3

4

5


1.  Remove  the  door  gasket

○

,1

 on  the  side  you

wish  to  install  the  handle  -  you  can  see  two
designated holes for handle installation.

2.  Install  the  handle

○

,4

 tightly  as  shown  above

with  two  screws

○

,3

 and  flat  washers

○

,2

provided.

3.  Replace the door gasket.



REVERSING THE DOOR HINGE

It is possible to reverse the door on this appliance, if
required.

To do so, follow the steps below:

DESIGN 1

– For built-under models

1.

Remove  the  ventilation  grille

○

,2

 and  the

adjustable ventilation  grille

○

,1

 by unscrewing

the screws

○

,3 &

○

,4

. (Fig. 1)

NOTE:

For  some  models  without  adjustable

ventilation grille, the step is not needed.


2.

Remove the bottom hinge

○

,5 by unscrewing

the  four  lock  screws

○

,6.  Be  careful  to  hold

the glass door firmly after removing the screws.
(Fig. 2)


3.

Gently  pull  down  to  remove  the  glass  door
from  the  right  top  hinge  and  place  it  on  a
padded  surface  to  avoid  the  risk  of  damage.
Then remove the right top hinge

○

,9. (Fig. 4)

4.

Unscrew  and  transfer  hinge  pin

○

,7  and/or

door  stopper

○

,8of  the  bottom  hinge  to  the

opposite side. (Fig. 3)


5.

Pop  out  the  cover  caps  on  the  left  side  of
cabinet and use them to

cover the screw holes

on the right hand side.


6.

Screw  the  alternative  left  top  hinge

○

,11 ,

included  in  the  fittings,

on  the  left  hand  side  of

cabinet. (Fig. 4)

7.

Unscrew  and  transfer  the  holes  cover

○

,12

and  lock  catch

○

,13 to  the  opposite  side  of

glass  door.  (Only  for  models  with  lock  on  the
ventilation grille) (Fig. 5)


8.

Rotate the door 180° (No need for models with
lock  on  the  door)  and  relocate  the  door  to  the
designated  position.  Then  screw  the  bottom
hinge  assembly  on  the  left  designated  position
and tighten it after the door is leveled.


9.

Transfer  the  handles  &  plugs  to  the  opposite
positions  and  then  reassembly  the  ventilation
grilles if need.

Note:  All  parts  removed  must  be  saved  to
do the reinstallation of door.
