90
Рис. 5-58
5.6
Информация

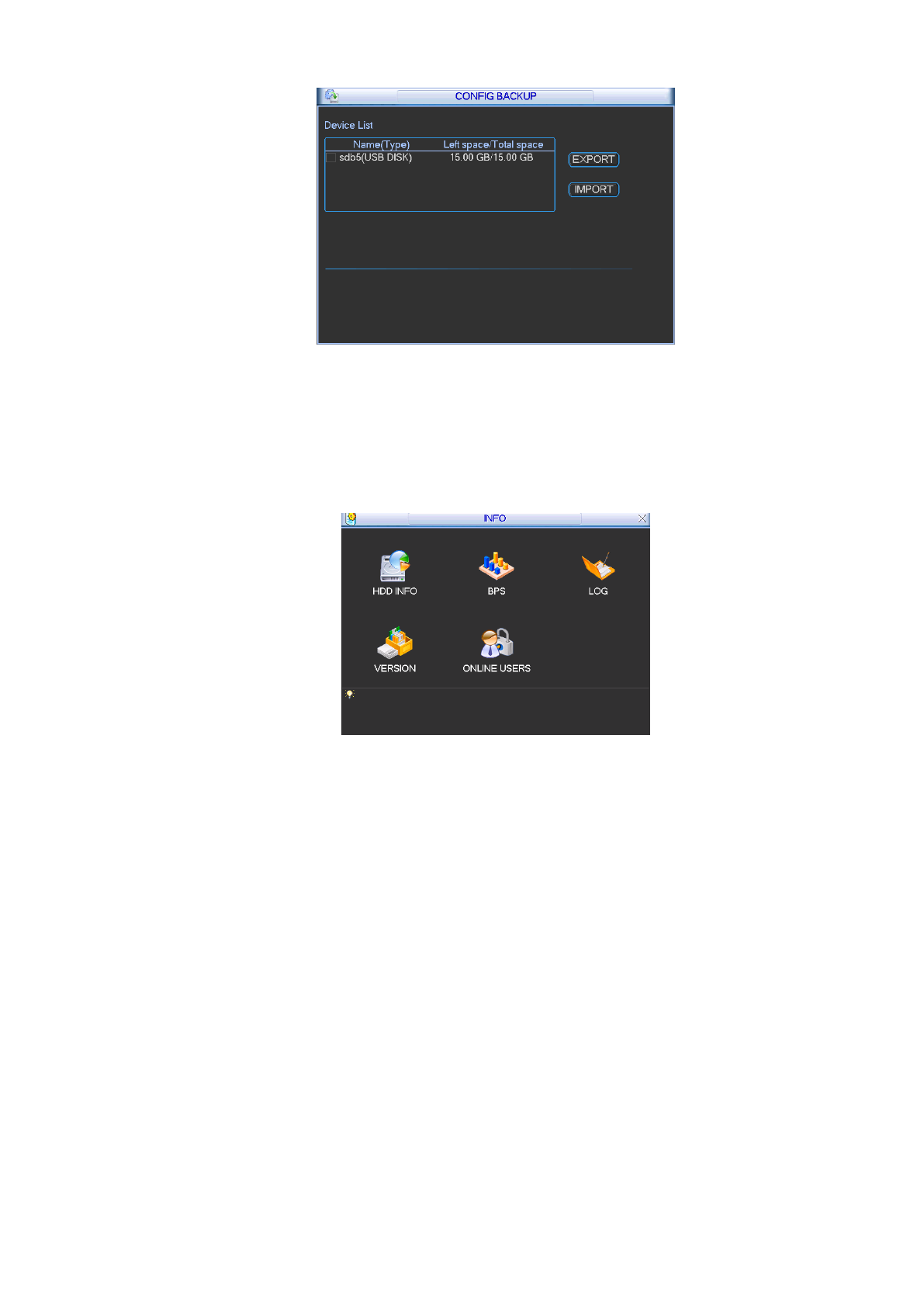

Здесь пользователь может просматривать информацию о системе. В ней имеется пять
элементов. HDD info (Информация о НЖД), BPS (Скорость передач), Log (Журнал),
Version (Версия) и Online user (Пользователи сети) (см. рисунок 5-59).
Рис. 5-59
5.6.1
Информация о жестком диске
Здесь находится список жестких дисков со следующей информацией: Type (Тип), Total
space (Емкость), Free space (Свободное пространство), время начала записи и Status
(Состояние) (см. рисунок 5-60). Флажок «○» означает, что диск в нормальном состоянии,
флажок «Х» - имеется сбой диска, флажок «-» - диск отсутствует. Если диск поврежден,
показывается флажок «?». Удалите поврежденный жесткий диск до добавления нового.
При возникновении конфликтов жестких дисков, проверьте, совпадают ли время жесткого
диска и системное время. Для изменения системного времени перейдите в меню общих
установок. Наконец, для решения данной проблемы перезагрузите систему.
Если имеются конфликты после загрузки, система непосредственно переходит в окно
информации о НЖМД. Отметим, что система делает это без напоминаний пользователя.
При возникновении конфликтов, пользователь может проверить соответствие системного
времени и времени жесткого диска. Если они не идентичны, перейдите в Общие настрой-
ки (раздел 5.3.1) для регулировки времени системы или перейдите в Управление дисками
(
раздел 5.5.1) для изменения атрибутов НЖМД и затем перезагрузить DVR.
