109

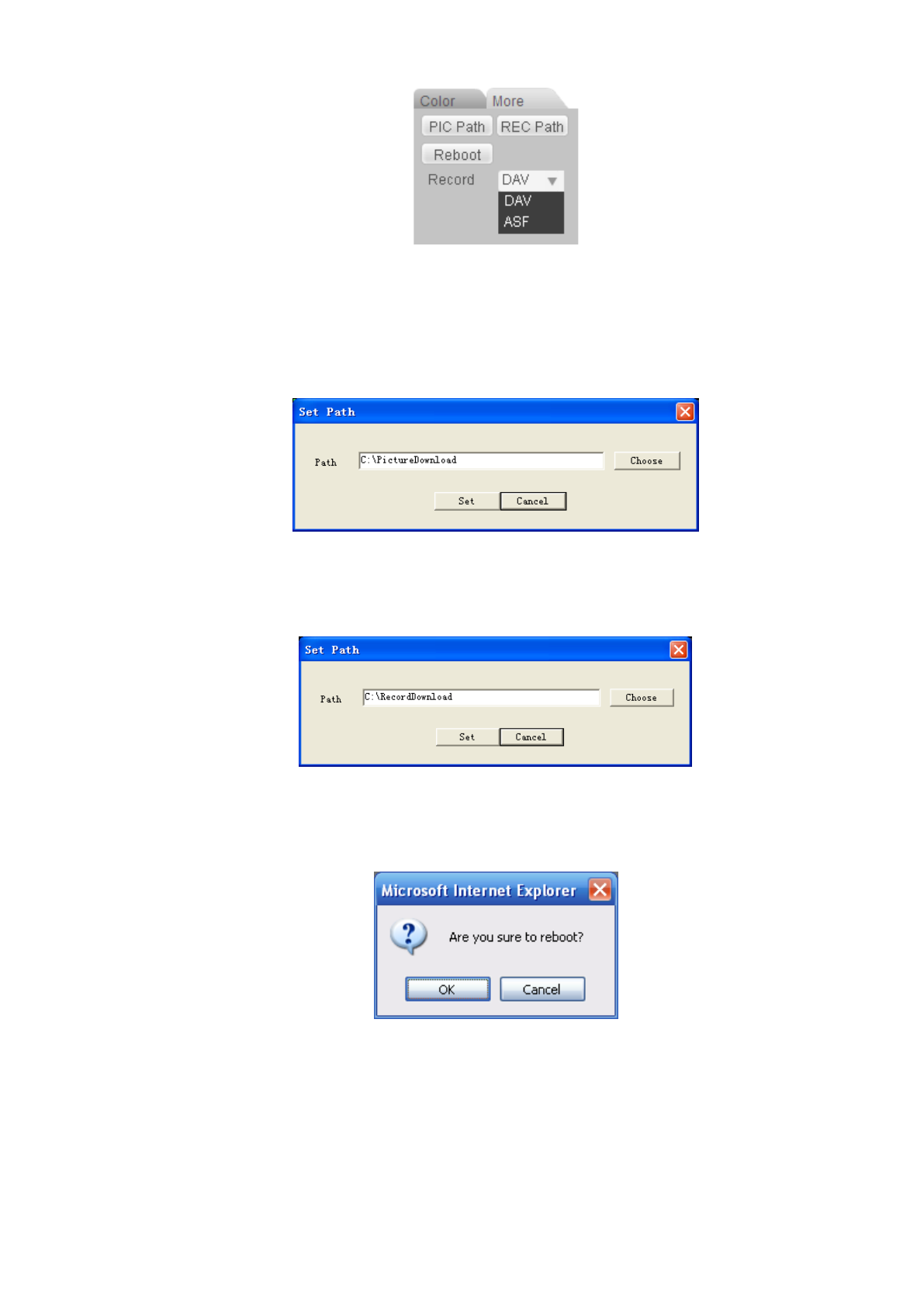

Рис. 7-15
Щелкните по компоненту Record (Запись), появится раскрывающийся список с двумя оп-
циями: DAV и ASF.
Нажмите кнопку Pic path (Путь картинки), появится окно, показанное на рисунке 7-16.
Нажмите кнопку Choose (Выбрать) для изменения пути.
Рис. 7-16
Нажмите кнопку Record path (Путь записи), появится окно, показанное на рисунке 7-17.
Нажмите кнопку Choose (Выбрать) для изменения пути.
Рис. 7-17
Нажмите кнопку Reboot (Перезагрузка), появится диалоговое окно (см. рисунок 7-18).
Нажмите кнопку ОК для перезагрузки.
Рис. 7-18
Если имеется локальный пользователь, зарегистрированный в системном меню, или за-
регистрированный веб-пользователь не имеет права перезагрузки устройства, появляет-
ся диалоговое окно, предупреждающее об этом.
