99

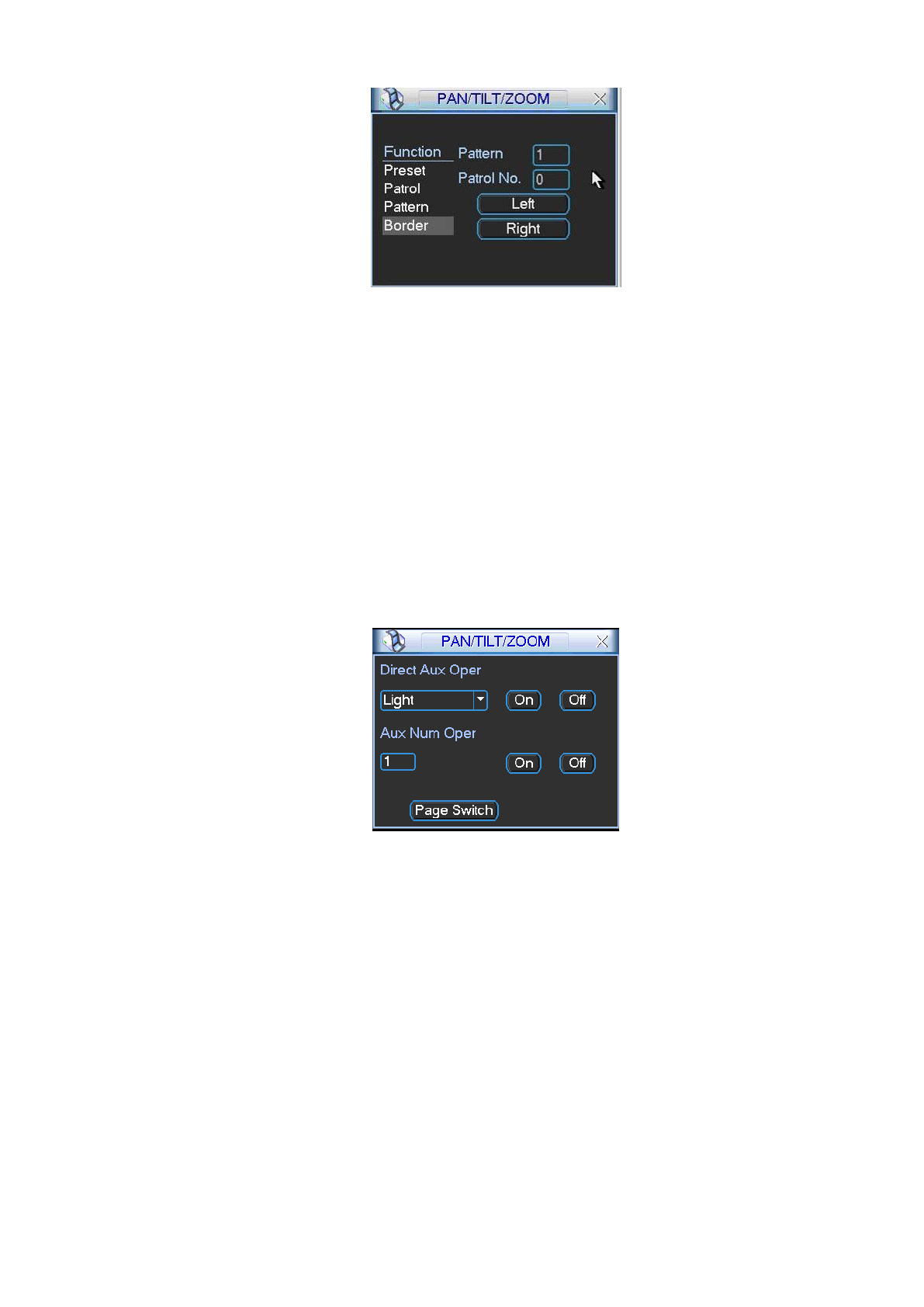

Рис. 6-10
6.2.8
Активация границы
В окне, показанном на рисунке 6-6, нажмите кнопку Auto scan (Авто сканирование), систе-
ма начнет автоматическое сканирование. При этом название данной кнопки изменяется
на Stop (Стоп).
Для прекращения операции сканирования нажмите кнопку Stop.
6.2.9
Переворот
В окне, показанном на рисунке 6-6, нажмите кнопку Page switch, появится окно, показан-
ное ниже (см. рисунок 6-11). Здесь пользователь может установить дополнительную
функцию.
Еще раз нажмите кнопку Page switch (Переключение страницы), система вернется назад
(
см. рисунок 6-2).
Рис. 6-11
